26
P
Dados e medidas susceptíveis de variação sem aviso prévio.

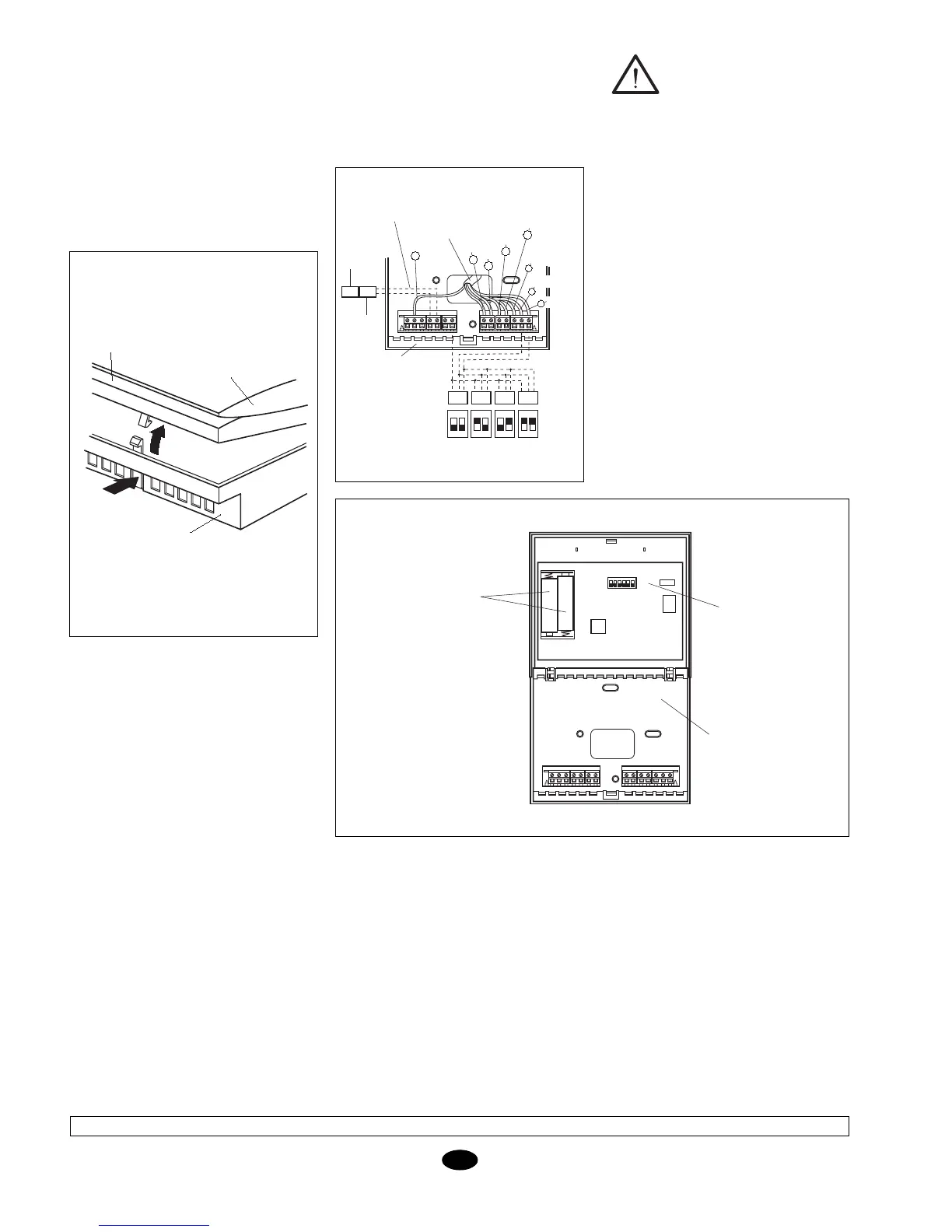

Fixação do termóstato
Para fixar o termóstato na parede, há que
abrir o painel frontal e deixar à vista a base
do termóstato. Para issso, deve-se proce-
der de acordo com o que se indica no se-
guinte desenho:
1- Pressionar a lingueta de plástico que
se encontra na base do termóstato no
sentido que indica a seta A.
2- Ao mesmo tempo que se está a pressi-
onar no sentido A, fazer oscilar o pai-
nel frontal no sentido que indica a seta
B.
Ligações eléctricas standard
do termóstato DPC-1R (para
termóstato com relés)
Um vez fixada a base na parede, deve-se
proceder à ligação eléctrica do termóstato
de acordo com o indicado no desenho se-
guinte:
Precaução
Deve-se utilizar cabo blindado
de 10 x 0,22 mm² com um com-
primento máximo de 100 m en-
tre o termóstato e a placa de
controlo. As ligações a realizar são R, B, G,
Y1, Y2, O/B, W e AL (Fase "R" do relé de
alarme).
Para as ligações do sensor remoto, deve-
se utilizar um cabo blindado de 2 x 0,5 mm²
com um comprimento máximo de 100 m
entre o termóstato e o sensor. As ligações
a realizar são RS1 e RS2.
Per il collegamento della sonda remota di-
gitale si deve impiegare un cavo schermato
di 3 x 0,5 mm
2
, con una lunghezza massi-
ma di 100 metri tra il termostato e l'ultima
sonda. I collegamenti da realizzare sono:
R, B e X1.
Para o correcto funcionamento do
termóstato, é imprescindível ter efectuado
correctamente as ligações eléctricas e ter
colocado as duas pilhas alcalinas AAA de
1,5 V que se encontram na parte traseira
do painel frontal, de acordo com o que se
indica no desenho seguinte:
B
A
Painel frontal do termóstato
Base do termóstato
Tampa frontal
Os orifícios que se encontram na base dis-
poníveis para a fixação do termóstato con-
cordam com as caixas eléctricas standard
existentes no mercado.
No caso do cabo de ligação não chegar
através de uma caixa eléctrica, deve-se
fixar o termóstato na parede por meio das
buchas e parafusos fornecidos. Há que ter
em linha de conta que o orifício rectangu-
lar que se encontra no centro da base tem
a função de permitir a passagem do cabo
de ligações eléctricas.
Base do
termóstato
Verde
Azul
Roxo
Preto
Castanho
Cabo blindado de 10 x 0,22 mm
2
(Comprimento máximo 100 m)
Cabo blindado de 2 x 0,5 mm
2
(Comprimento máximo 100 m)
X1 X2 RS1 RS2 RS3
AL
R
B
G
W
O/B
Y2
Y1
RS1DS1
X1 B R
AS1
X1 B R
AS1
X1 B R
AS1
X1 B R
AS1
ON
12
ON
12
ON
12
ON
12
S5 S6 S7 S8
Gris
Branco
Sonda
remota
(opção)
Sondas remotas
digitais
(opção)
Sonda de
conduta
(opção)
Vermelho
Parte traseira
do painel frontal
Base do
termóstato
Pilhas alcalinas
AAA 1,5 V
X1 X2 RS1 RS2 RS3 AL R B G
Y1
Y2 O/B W
