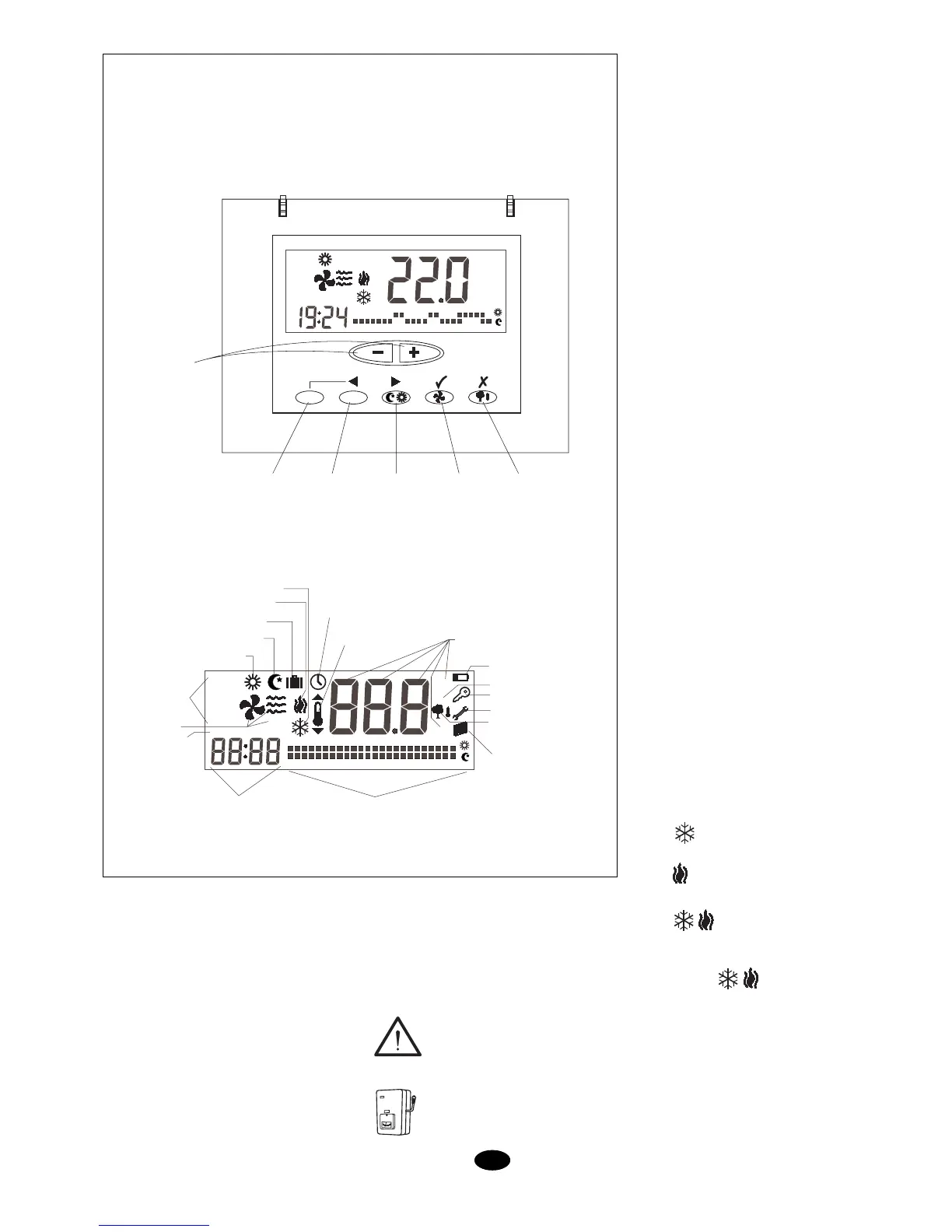

Fig. 1
Fig. 2
Hinweise zur Bedienung
Bedienelemente und Anzeigen
1.- Programmierung
2.- Betriebsmodalität
3.- Belegungszustand (Tagsüber/Nachts/Nicht belegt)
4.- Ventilator
5.- Anzeige der Außentemperatur
Allgemeine Angaben
Die Inbetriebnahme und automatische
Temperaturregelung erfolgt über den Raum-
thermostat.
Dieser sollte in einer die Erfassung der tat-
sächlichen Raumtemperatur nicht behin-
dernden Lage ca. 1,5 m über dem Boden
angebracht werden.
Wichtige Hinweise
Vor Inbetriebnahme muss zum Einschalten
der Kurbelwannenheizung der Hauptschal-
ter betätigt werden.
Der Verdichter darf erst nach Ablauf von
mindestens acht Stunden in Betrieb ge-
nommen werden.
Diese Übergangszeit ist einzuhalten, damit
ein eventuell mit dem Verdichteröl in flüssi-
ger Form vermengtes Kältemittel verdamp-
fen kann.
Vorsicht
Anschluss: Zum Aufwärmen des
Systems muss das Klimagerät
mindestens 8 Stunden vor seiner
tatsächlichen Inbetriebnahme an
das Stromnetz angeschlossen
werden. Hauptschalter nur dann
auf Aus stellen, wenn das Ge-
rät für längere Zeit nicht benutzt
wird.
ON
ELEKTR.
ANSCHLUSS
Empfehlungen für einen opti-
malen Betrieb
- Gerät einschalten, bevor sich der zu kli-
matisierende Raum erwärmt hat. Eine in
Möbelstücken, Wänden usw. aufgestau-
te Wärme kann die Erreichung der ge-
wünschten Raumtemperatur unter
Umständen erheblich verzögern.
- Inspektions- und Überholarbeiten sollten
vorzugsweise dann vorgenommen wer-
den, wenn das Gerät nicht genutzt wird.
Auf diese Weise werden Störungen ver-
mieden und das Gerät hat eine längere
Lebensdauer.
DPC-1R, Raumthermostat
Dieser Thermostat wurde für eine genaue
Kontrolle der Raumtemperatur sowie zur
grafischen Anzeige des jeweiligen Betriebs-
zustands des Klimageräts entwickelt. Es
handelt sich um eine Steuerung, die in Ab-
hängigkeit von der Differenz zwischen der
programmierten und der tatsächlich gemes-
senen Temperatur mit verschiedenen Ein/
Aus-Zyklen reagiert.
Auf dem Flüssigkristalldisplay werden nor-
malerweise die Raumtemperatur, die jewei-
lige Betriebsweise und der Kühl- oder
Heizbetrieb ausgewiesen.
Er erlaubt eine Einstellung der verschiede-
nen Solltemperaturen für den Kühl- und den
Heizbetrieb sowie den Ausweis der Tempe-
raturen in °C oder °F.
Für den Ventilator kann ein kontinuierlicher
oder ein automatischer, parallel zum Verdich-
ter erfolgender Betrieb eingestellt werden.
Die Steuer- und Bedienelemente befinden
sich unter einer Schutzabdeckung.
Bedienung und Inbetriebnah-
me
Die Inbetriebnahme erfolgt anhand der
Steuer- und Bedienelemente des Thermo-
stats.
1.- BETRIEBSMODALITÄT
Mit dieser Taste wird die Betriebsweise ein-
gestellt. Bei einer Betätigung der Taste er-
scheinen auf dem Display nacheinander die
folgenden Betriebsmodalitäten:
COOL Steuert das System in Betriebs-
modalität Kühlen.
HEAT Steuert das System in Betriebs-
modalität Heizen.
AUTO Steuert das System je nach
Bedarf in Betriebsmodalität Kühlen oder
Heizen.
AUTO PROG Steuert das System
je nach Zeitprofil in Betriebsmodalität Küh-
len oder Heizen. (Steht Pin 2 des Mikro-
schalters auf OFF, kommt diese Option nicht
zum Ausweis.)
EMERG HEAT Steuert das System in
Betriebsmodalität Notheizung. (Ist nur bei
Einbau eines als wahlweises Zubehör ge-
lieferten elektrischen Heizwiderstands ver-
fügbar.)
AUTO
AUTO
4
°C
0h 2 4 6 8 10 12 14 16 18 20 22 24
MODEPROG
PROG
Einstellung der
solltemperatur
23451
OFF
EMERG
HEAT
COOL
AUTO
PROG
AUTO
1234567
°C
°F
%RH
0h 2 4 6 8 10 12 14 16 18 20 22 24
Kühlen
Heizen
Nicht belegt
Sparbetrieb (Nachts)
Komfortbetrieb (Tagsüber)
Betriebsmodalität
Ventilator
Wochentag
Uhrzeit
Zeitprofil
Timerbetrieb
aktiviert
Temperatureinstellung
Raumtemperatur
Batterieanzeige
Relative Luftfeuchtigkeit
Blockiertes Tastenfeld
Ausfall oder Zwischenfall
Außentemperatur
Verschmutzte Luftfilter
