Dati e misure soggetti a variazioni senza preavviso
I

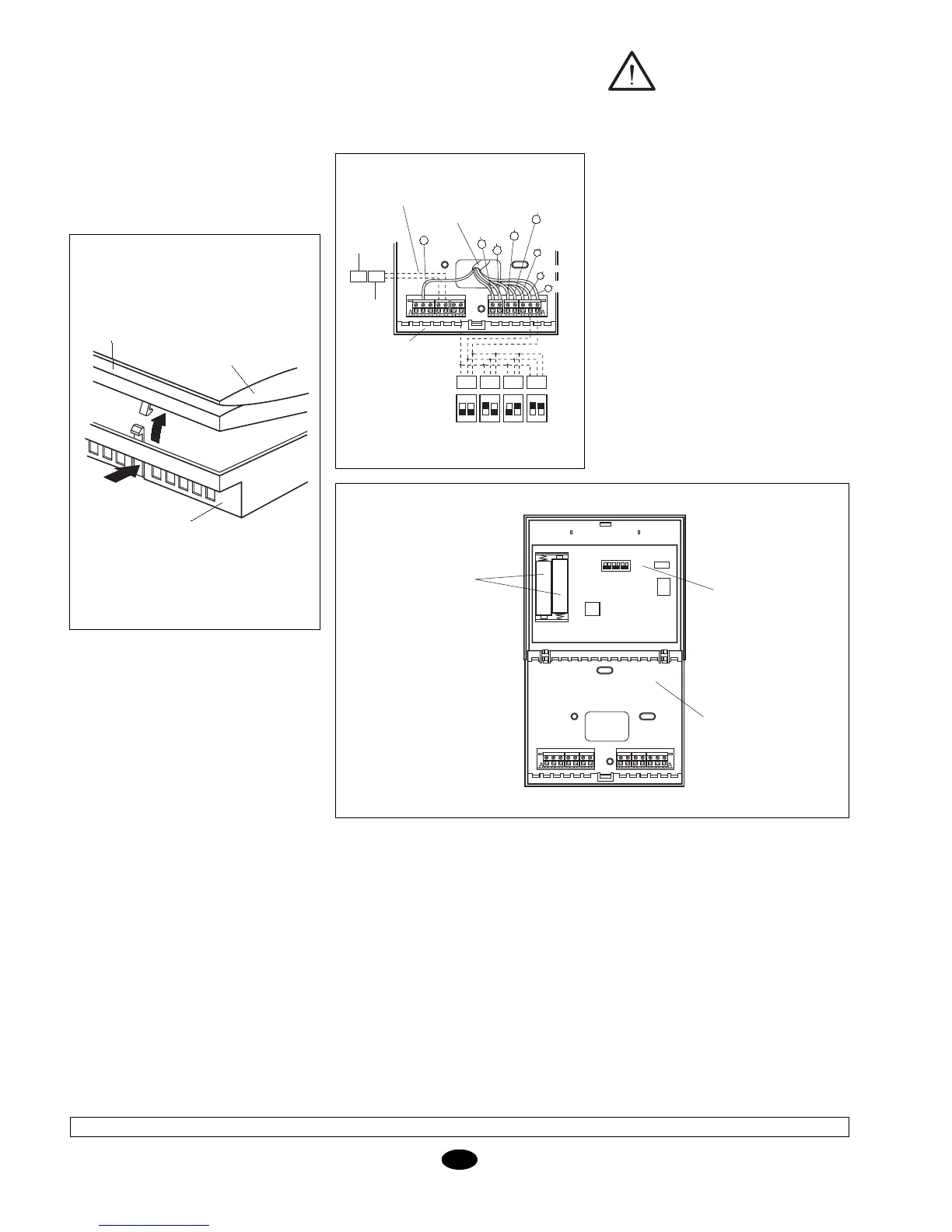

Fissaggio del termostato
Per il fissaggio del termostato a parete si
deve aprire il pannello frontale e lasciare
allo scoperto la base del termostato. A tal
fine procedere come indicato nel disegno
che segue:
1 - Premere la linguetta di plastica situata
alla base del termostato nella direzio-
ne indicata dalla freccia A.
2 - Allo stesso tempo in cui si effettua la
pressione A, muovere il pannello fron-
tale nel senso indicato dalla freccia B.
Connessioni elettriche stan-
dard del termostato DPC-1R
(termostato con relès)
Una volta fissata la base alla parete, effet-
tuare l’allacciamento elettrico del termosta-
to, come indicato nella figura che segue:
Attenzione!
Per le connessioni tra il termo-
stato e il modulo di controllo si
deve impiegare un cavo
schermato di 10 x 0,22 mm
2
con una lun-
ghezza massima di 100 m. I collegamenti
da realizzare sono R, B, G, Y1, Y2, O/B, W
e AL (Fase "R" del relè d'allarme).
Per le connessioni del sensore remoto si
deve impiegare un cavo schermato di 2 x
0,5 mm
2
con una lunghezza massima di
100 m tra il termostato e il sensore. Le con-
nessioni da realizzare sono RS1 e RS2.
Per il collegamento della sonda remota di-
gitale si deve impiegare un cavo schermato
di 3 x 0,5 mm
2
, con una lunghezza massi-
ma di 100 metri tra il termostato e l'ultima
sonda. I collegamenti da realizzare sono:
R, B e X1.
Per il buon funzionamento del termostato è
imprescindibile aver effettuato correttamen-
te le connessioni elettriche e aver collocato
le due pile alcaline tipo AAA da 1,5 V nella
parte posteriore del pannello frontale,
come spiegato nella figura che segue:
I fori di fissaggio presenti nella base coin-
cidono con quelli delle scatole elettriche
standard.
Se il cavo di connessione non giunge at-
traverso una scatola elettrica, si dovrà fis-
sare il termostato a parete mediante le viti
e i tasselli forniti.
Tener presente che il foro rettangolare che
si trova al centro della base serve per il
passaggio del cavo delle connessioni elet-
triche.
B
A
Pannello frontale del termostato
Base del termostato
Coperchio frontale
X1 X2 RS1 RS2 RS3
AL
R
Rosso
Bianco
B
Verde
G
W
Azzurro
O/B
Viola
Y2
Nero
Y1
Marrone
RS1DS1
X1 B R
AS1
X1 B R
AS1
X1 B R
AS1
X1 B R
AS1
ON
12
ON
12
ON
12
ON
12
S5 S6 S7 S8
Grigio
Base del termostato
Sonde remota
digitale
(Optional)
Cavo schermato di 10 x 0,22 mm
2
(Lunghezza massima 100 m)
Cavo schermato di 2 x 0,5 mm
2
(Lunghezza massima 100 m)
Sonda
remota
(Optional)
Sonda
canale
(Optional)
Parte posteriore del
pannello frontale
Base del
termostato
Pile alcaline tipo
AAA DA 1,5 V
X1 X2 RS1 RS2 RS3 AL R B G
Y1
Y2 O/B W
