Zanotti FZ007 - Page 13

13
SFZ 008
SFZ 009

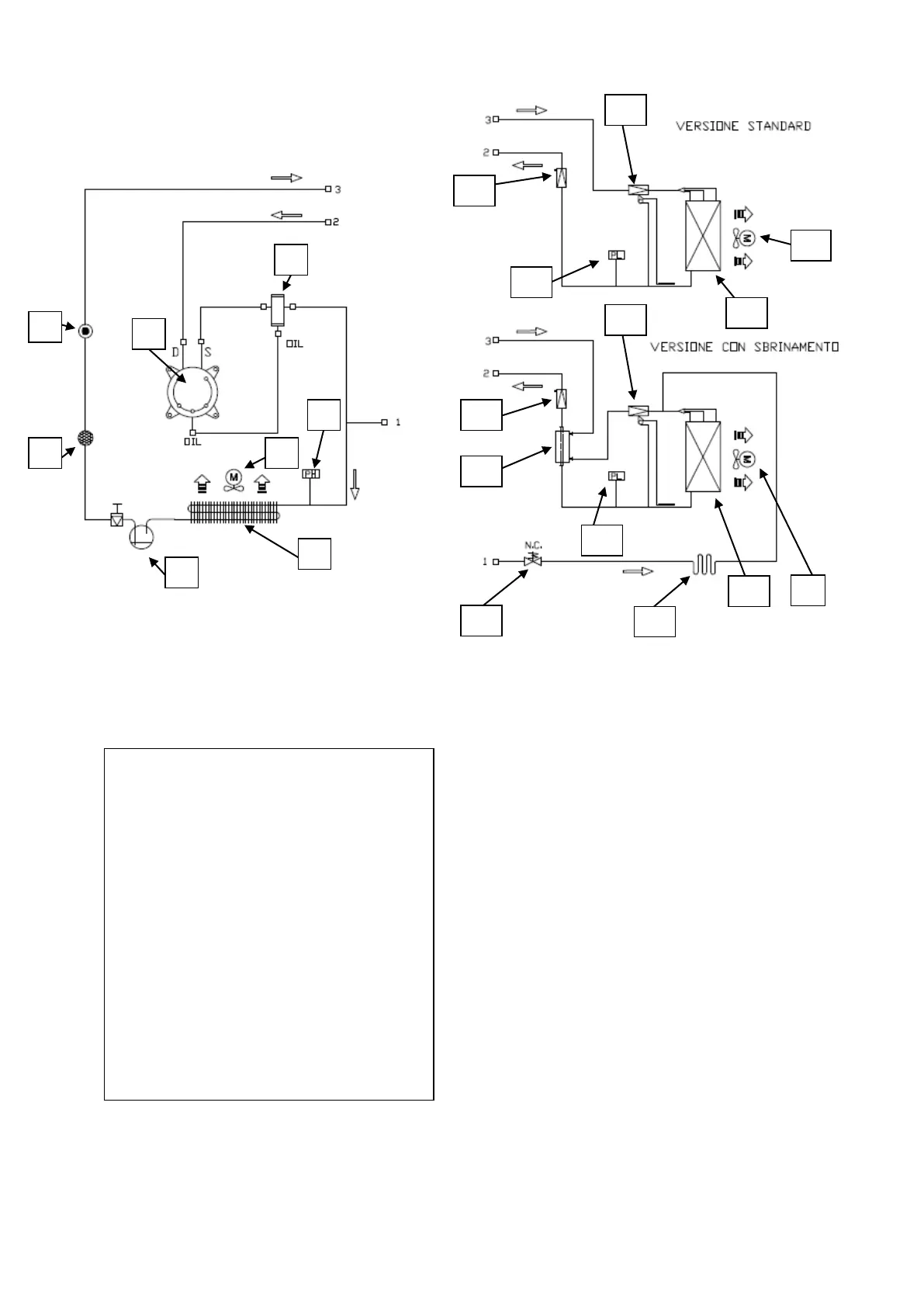

1 Compressore strada
2 Motoventilatore condensatore
3 Pressostato alta pressione
4 Condensatore
5 Ricevitore di liquido
6 Filtro deidratore
7 Spia
8 Separatore olio
9 Motoventilatore evaporatore
10 Evaporatore
11 Serpentina sbrinamento
12 Valvola termostatica
13 Pressostato bassa pressione
14 Valvola Reg. pressione
15 Scambiatore di calore
16 Valvola solenoide
1
2
3
4
5
6
7
8
9
9
10
10
11
12
12
13
13
14
14
15
16
