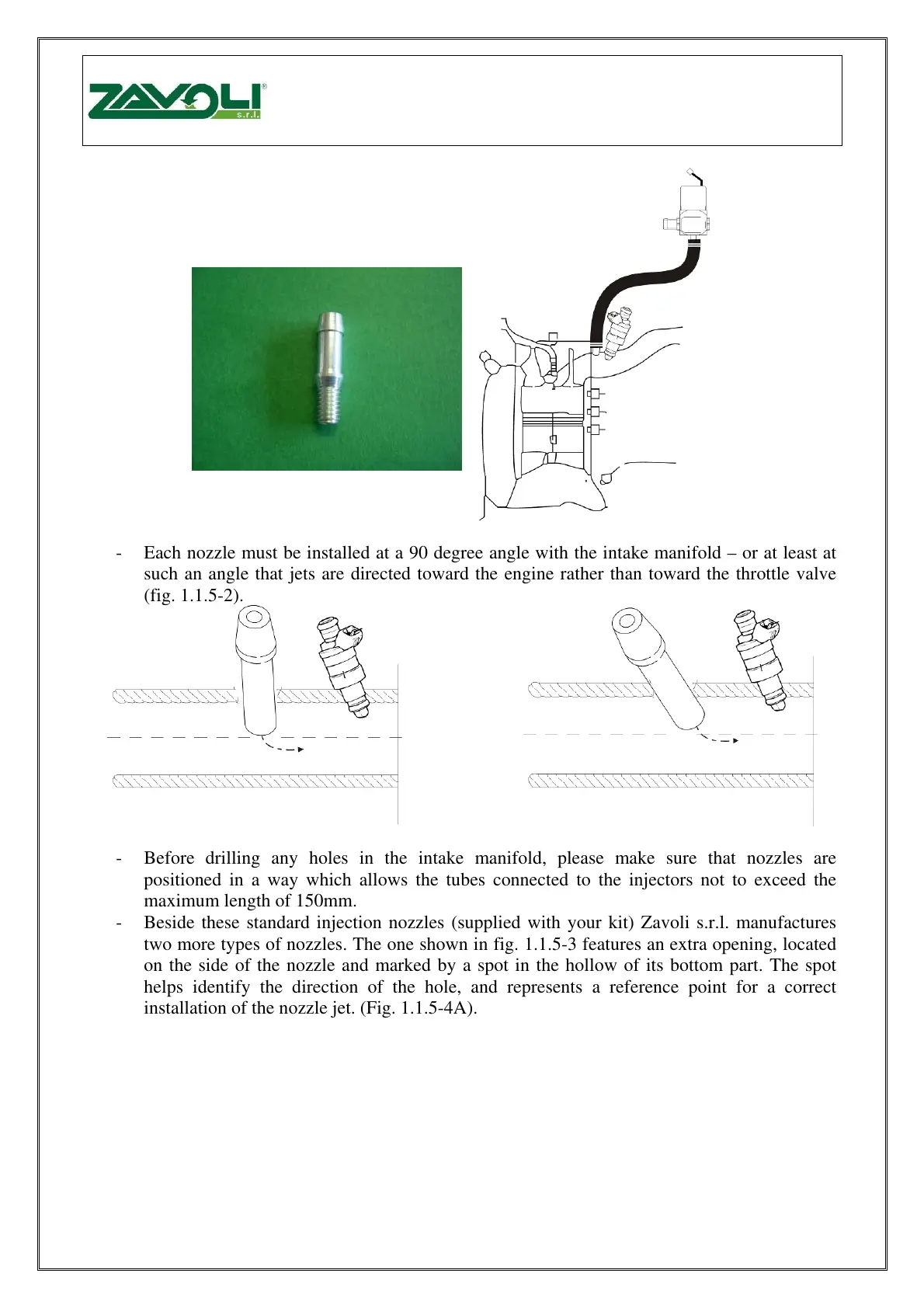

Fig. 1.1.5-1A Fig. 1.1.5-1B
- Each nozzle must be installed at a 90 degree angle with the intake manifold – or at least at
such an angle that jets are directed toward the engine rather than toward the throttle valve
(fig. 1.1.5-2).
Fig. 1.1.5-2
- Before drilling any holes in the intake manifold, please make sure that nozzles are
positioned in a way which allows the tubes connected to the injectors not to exceed the
maximum length of 150mm.
- Beside these standard injection nozzles (supplied with your kit) Zavoli s.r.l. manufactures
two more types of nozzles. The one shown in fig. 1.1.5-3 features an extra opening, located
on the side of the nozzle and marked by a spot in the hollow of its bottom part. The spot
helps identify the direction of the hole, and represents a reference point for a correct
installation of the nozzle jet. (Fig. 1.1.5-4A).
- Každá tryska musí být instalována kolmo k sacímu potrubí - nabo alespoň v takovém úhlu, aby trysky
směřovaly spíše k motoru nežli ke škrtící klapce (obr. 1.1.5-2).
- Před vrtáním jakékoliv díry se ujistěte, aby trysky byly umístěny tak, že délka hadičky pro připojení
vstřikovačů byla max. 150 mm dlouhá.
- kromě standardních vstřikovacích trysek (dodávaných v kitu) vyrábí ZAVOLI ještě dva typy trysek. Jeden
je zobrazen na obr. 1.1.5-3 s funkcí extra otevření a vyznačuje se dírou umístěnou zboku ve spodní části.
Místo pomáhá určit směr díry a představuje referenční bod pro správnou instalaci vstřikovací trysky (obr.
1.1.5-4A).
