Deutsch 3
DE
Vorbereitende Schritte
Einlegen des Druckmediums
Diese Schritte gelten für das Einlegen von Druckmedium
im Abreißmodus. Hinweise zum Einlegen von
Endlosmedium in Zickzack-Lage oder einer
Druckmedienrolle (Option) finden Sie in der
Bedienungsanleitung.
Siehe Abbildung 2.
1. Drücken Sie den Hebel zum Öffnen des Druckkopfs.
Die Druckkopfeinheit springt nach oben. Drehen Sie
den Druckkopf, bis er „einrastet“.
2. Klappen Sie die Medienvorratsführung nach unten.
3. Ziehen Sie die Druckmedienführung so weit wie
möglich aus dem Druckerrahmen.
4. Legen Sie die Druckmedienrolle auf den
Medienvorrats-Hängebügel.
5. Klappen Sie die Medienvorratsführung nach oben und
schieben diese nach innen, bis sie den Rand der Rolle
leicht berührt, aber nicht behindert.
6. Legen Sie das Druckmedium wie gezeigt ein.
7. Schieben Sie die Druckmedienführung nach innen, bis
sie den Rand der Rolle leicht berührt, aber nicht
behindert.
8. Schließen Sie die Druckkopfeinheit.

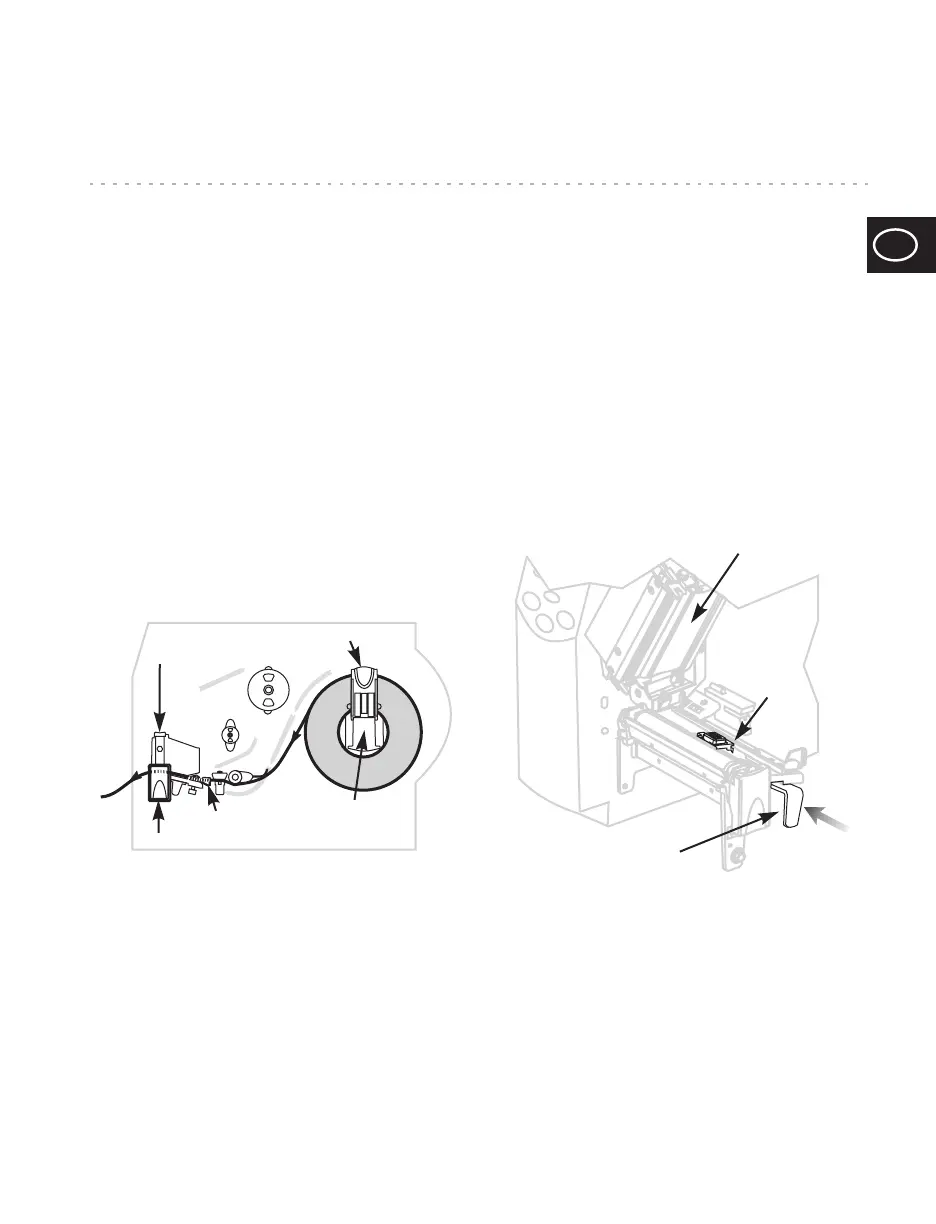

Abbildung 2
Positionieren des Reflexionssensors
Siehe Abbildung 3.
1. Öffnen Sie die Druckkopfeinheit und schalten Sie den
Drucker ein.
2. Machen Sie den Positionierhebel des Reflexionssensors
ausfindig.
3. Nicht-Endlospapier: Schieben Sie den Hebel so über
die Medienbreite, dass der Reflexionssensor an der
Markierung für den Etikettenanfang (Kerbe, Loch,
schwarze Markierung oder Spalt) ausgerichtet ist. Die
rote LED, die durch das Druckmedium scheint, hilft
beim Positionieren des Sensors.
4. Endlospapier: Positionieren Sie den Reflexionssensor
an einer beliebigen Stelle unterhalb des
Druckmediums, so dass er das Fehlen von
Druckmedium [MEDIA OUT] erkennen kann.
5. Stellen Sie sicher, dass das Druckmedium und das
Farbband korrekt positioniert sind.
6. Schließen Sie die Druckkopfeinheit.
Abbildung 3
Medienvorratsführung
Medienvorrats-
Hängebügel
Druckmedienführung
Hebel zum Öffnen des Druckkopfs
Druckkopfeinheit
Druckkopfeinheit
Reflexions-
sensor
Positionierhebel des
Reflexionssensors
