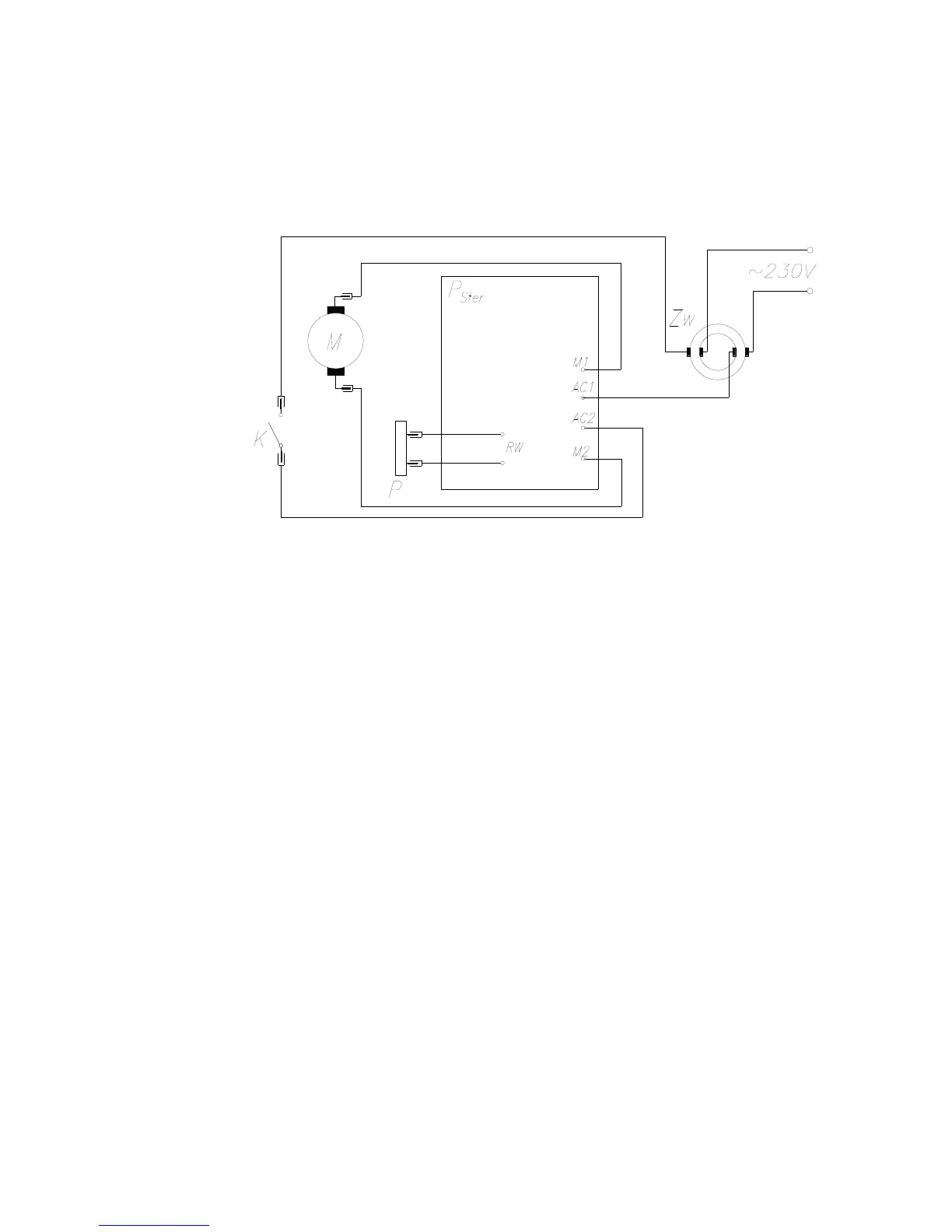

SCHEMAT POŁĄCZEŃ ELEKTRYCZNYCH
ELECTRIC DIAGRAM
Oznaczenia na rysunku:
Zw - zwijacz przewodu / power cord rewinder
P - potencjometr obrotowy / potentiometer
P
Ster
- płytka sterowania kpl. / control PCB
M - agregat ssący / motor
K - wyłącznik główny / switch
