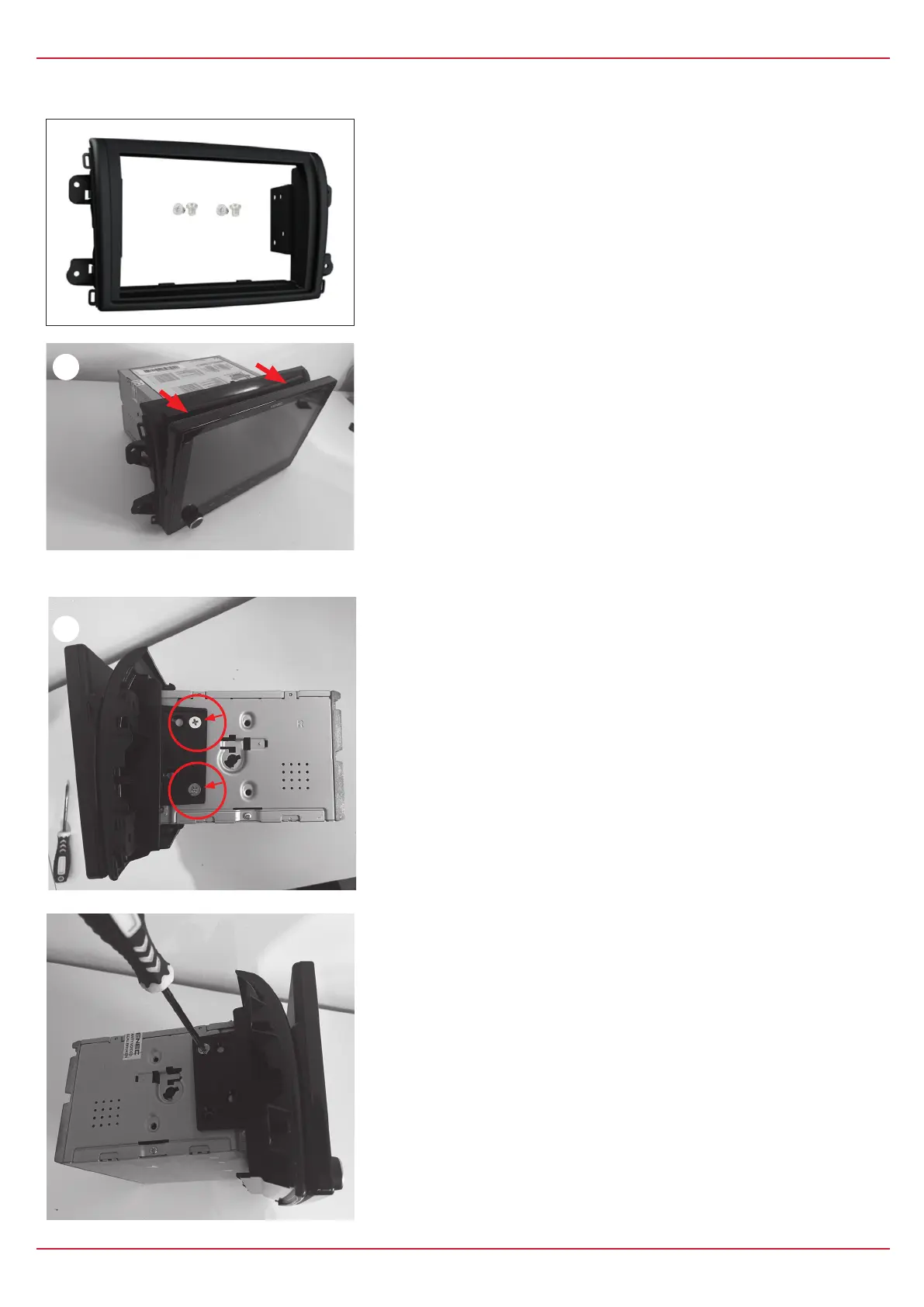

ZENEC E3776 - Page 4

Montagerahmen N-XFDUC8 mit
beiliegenden 4 Stk. M5 x6 mm
Schrauben.
Mounting frame N-XFDUC8 with
enclosed 4 pcs. M5 x 6mm screws.
A
A
DEMONTAGE UND VORBEREITUNG: REMOVAL WORK AND PREPARATION:
B
B
Der Montagerahmen N-XFDUC8
wird direkt von hinten auf die
Haupteinheit des Gerätes
geschoben.
The mounting frame N-XFDUC8 is
pushed onto the Z-E3776 device via
its back end.
C
C
Der Rahmen wird seitlich mit
den beiliegenden M5 x 6mm
Schrauben am Gerät befestigt.
The frame is affixed to the device
applying two M5 x 6 mm screws an
left and right side.
