INSTALLATION VENTILATEUR
EXTERIEURE
REMARQUE: Les instructions suivantes
permettent d’installer le ventilateur
externe ou in-line modèles
CBE-1000 ou
PBN-1000A. Pour plus de détails sur
l'installation du ventilateur se référer au
manuel inclus dans le ventilateur.

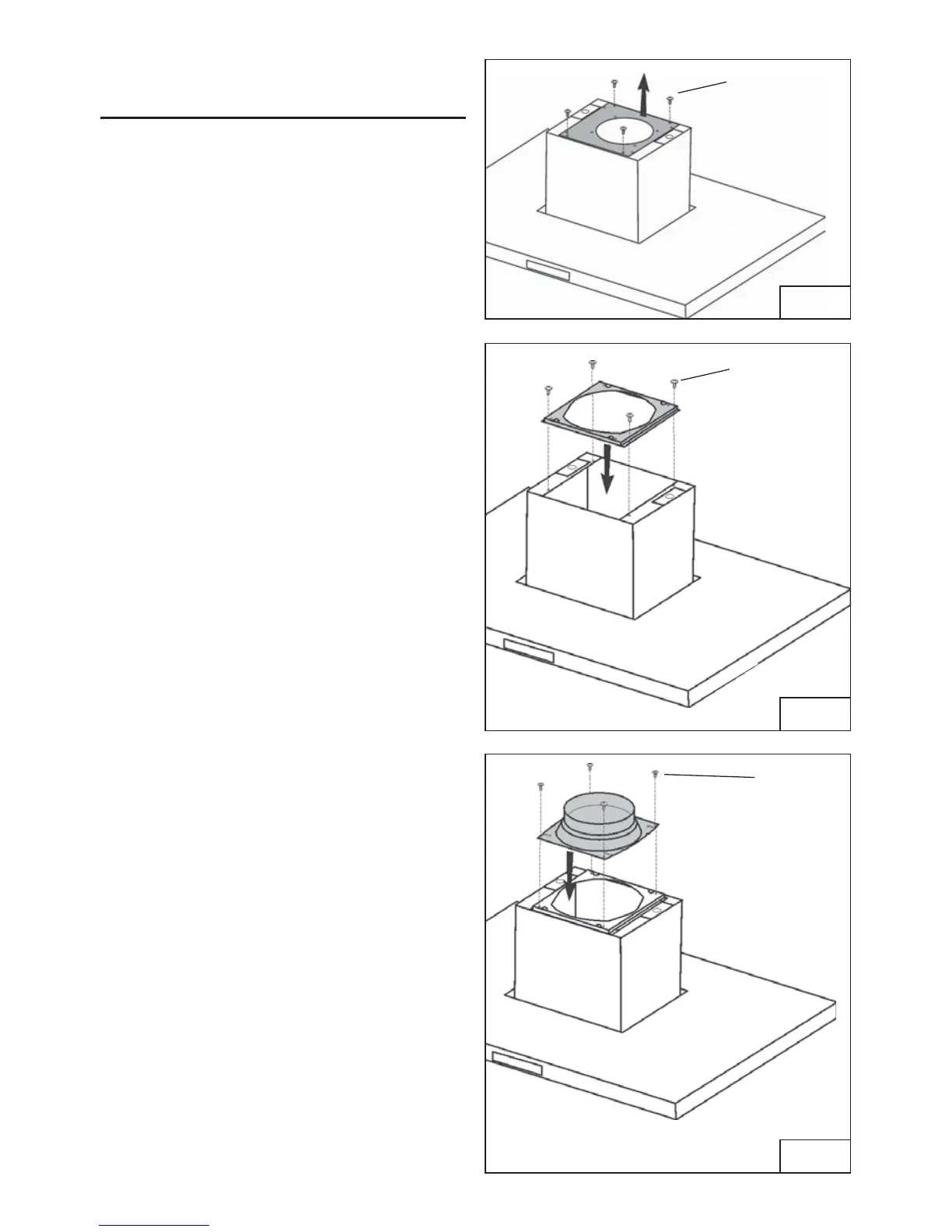

1. Enlever la plaque du ventilateur en
dévissant les (4) vis d’assemblage
3.9x9.5 mm (Fig. 15).
2. Installer la plaque du ventilateur externe
et fixer en utilisant les (4) vis d’assemblage
3.9x6 mm (Fig. 16).
3. Installer le collier rond de 8” (20 cm) du
ventilateur au haut du ventilateur au
moyen des (4) vis d’assemblage 3.9x9.5
mm (Fig.17).
FIG. 15
FIG. 16
FIG. 17
VIS
D’ASSEMBLAGE
3.9x6 mm
VIS
D’ASSEMBLAGE
3.9x9.5 mm
VIS
D’ASSEMBLAGE
3.9x6 mm
