- 49 -
VENTILATEUR
EXTERNE
CÂBLAGE HOTTE
INSTALLATION ELECTRIQUE VENTILATEUR EXTERNE
1. Enlevez le couvercle de la boîte de connexion électrique et ouvrez un trou de la boîte de
connexion électrique.
2. Tirer un câble à 4 fils avec la terre du ventilateur extérieur (ou ventilateur “In-Line”) vers la
boîte du ventilateur extérieur de la hotte portant la mention “motor connection” (Fig.18B).
3. Alimenter le knockout par un câble de 6” de diamètre et fixer le câble au tableau électrique
par un raccord approprié.
4. Faire le branchement électrique à la hotte (boîte portant la mention 120 Vac input).
Raccorder le blanc avec le blanc, le noir avec le noir et le vert à la terre (Fig.18A).
5. Faire le branchement électrique (boîte du ventilateur extérieur portant la mention “motor
connection”). Raccorder le blanc avec le blanc, le noir avec le noir, le blu avec le blu, le
rouge avec le rouge et le vert à la terre (Fig.18B).
6. Remettre le couvercle sur la boîte électrique et en revissant s’assurer que les fils n’ont
pas été pincés entre le couvercle et le tableau.
Branchement du ventilateur externe:
1. Effectuer les branchements électriques sur le ventilateur externe ou “In-Line” (Voir la
notice jointe).
BLANC(COMMUN)
NOIR(ELEVE)
BLU(MOYENNE)
ROUGE(FAIBLE)
VERT(TERRE)
BOÎTE PORTANT
INSCRIPTION
“120 VAC INPUT”
BOÎTE DU
VENTILATEUR
EXTERIEUR
BRANCHER:
LE BLANC AVEC LE BLANC,
LE NOIR AVEC LE NOIR,
LE VERT AVEC LA TERRE.
A
B
BRANCHER:
LE BLANC AVEC LE BLANC,
LE NOIR AVEC LE NOIR,
LE BLU AVEC LE BLU
LE RED AVEC LE RED
LE VERT AVEC LA TERRE.
VIS DE MONTAGE
3.9x6mm

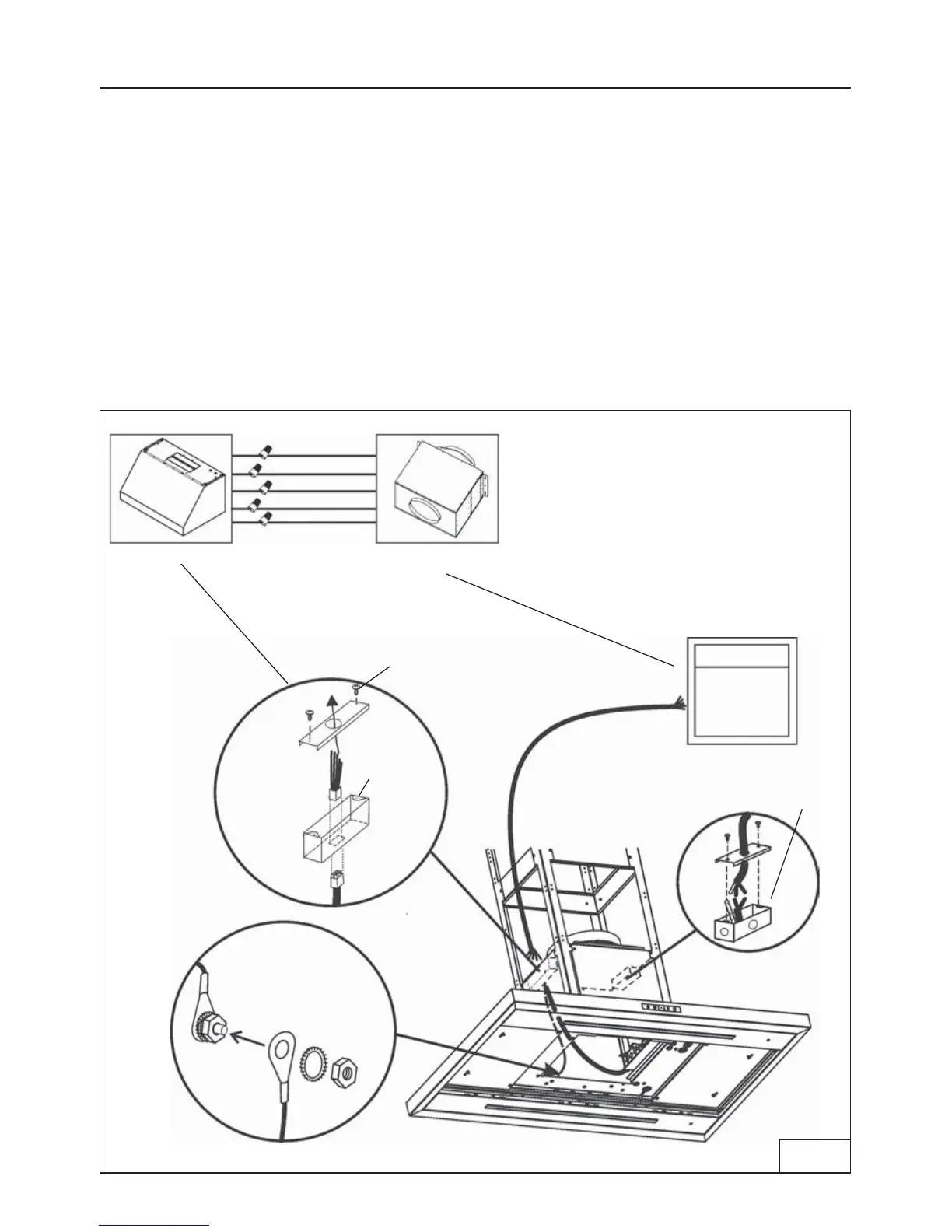

FIG.18
TERRE
