Zephyr Cyclone AK6500BS User Manual

20
Typhoon, Hurricane, & Cyclone Guide d’utilisation, d’entretien et d’installation
SOUSARMOIRE
TYPHOON, HURRICANE
& CYCLONE
CORE
Instructions d’installation

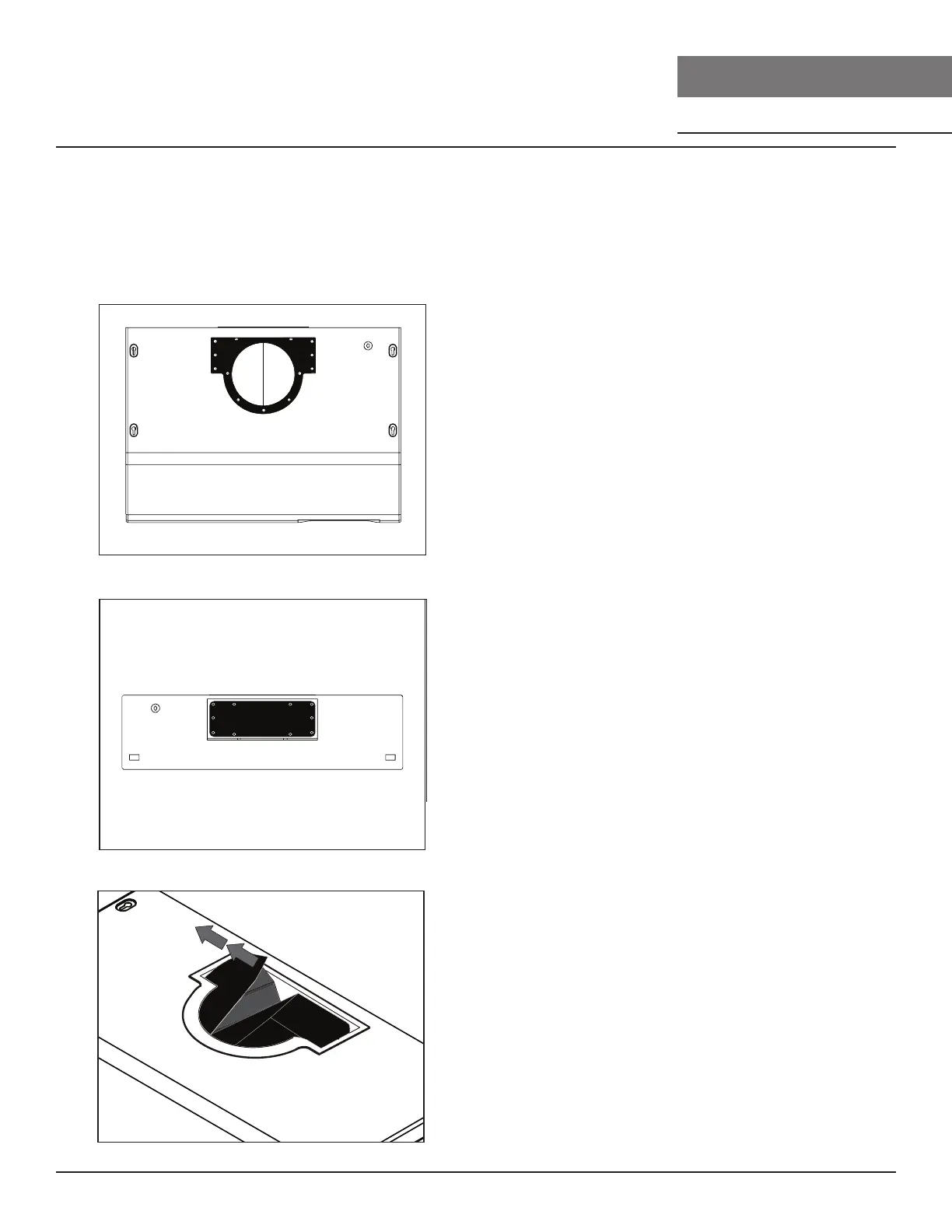

Préparation des conduits horizontaux rectangulaires
Ź Par défaut, le Typhoon et le Hurricane sont préconfigurés pour des conduits verticaux ronds de 7
po.
Ź Par défaut, le Cyclone est préconfiguré pour un conduit vertical rond de 6 po.
1. À l'aide d'un tournevis cruciforme,
retirez les vis et l'adaptateur de
transition vertical rond du haut de la
hotte.
3. Typhoon UNIQUEMENT. Retirez
les deux blocs de dérivation d'air en
plastique. Les blocs sont situés dans le
capot et sont accessibles par le haut
lorsque l'adaptateur de transition rond
est retiré.
2. À l'aide d'un tournevis cruciforme,
retirez les vis et la plaque de
recouvrement rectangulaire 3-1/4 po x
10 po de l'arrière de la hotte.

Zephyr Cyclone AK6500BS Specifications

General

Color	stainless steel
Hood Type	under cabinet
Venting Type	ducted
Number of Fan Speeds	3
Interior Light	yes
Voltage	120 volts
Current	2.4 amperes

Weight and Dimensions

Depth	22 1/5 inches
Height	6 2/5 inches
Width	29 4/5 inches
Net Weight	64.7 pounds
