Zephyr Cyclone AK6500BS User Manual

14
Typhoon, Hurricane, & Cyclone Guide d’utilisation, d’entretien et d’installation
SOUSARMOIRE
TYPHOON, HURRICANE
& CYCLONE
CORE
Instructions d’installation

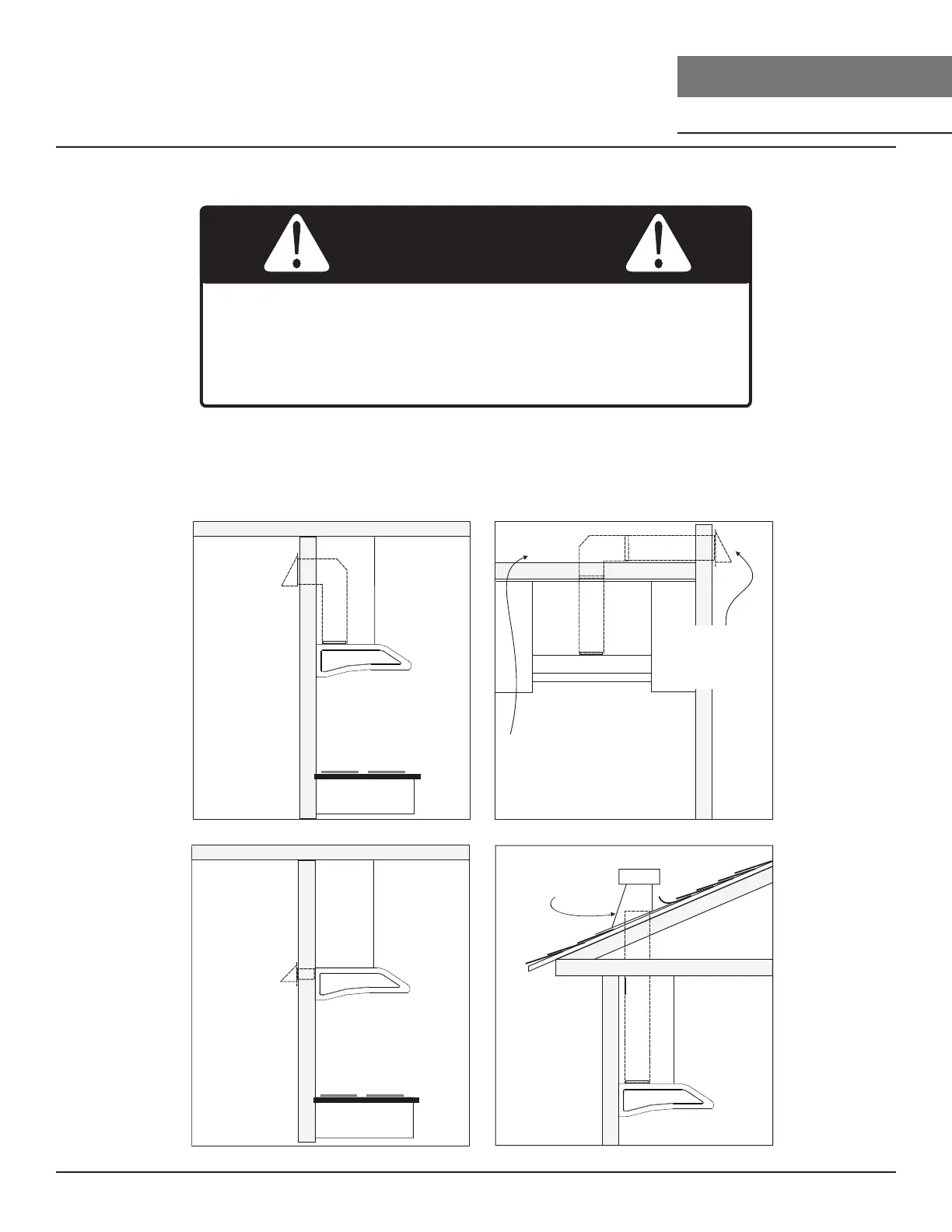

Options de conduits
Ź Utilisez uniquement des conduits métalliques rigides à paroi simple.
Ź Fixez toutes les connexions avec des vis à tôle et collez tous les joints avec du ruban argenté ou du
ruban adhésif.
Risque d’incendie: NE JAMAIS évacuer l’air ni terminer de
conduits dans des espaces entre les murs, les vides sanitaires,
les plafonds, les greniers ou les garages. Tout l’échappement
doit être canalisé vers l’extérieur, à moins d’utiliser l’option de
recirculation.
ATTENTION
bouche
d'aération mur
lateral avec
clapet anti
refoulement
armoire
armoire
retombée de plafond
ou vide sanitaire
Conduit arrière
3-1/4 po x 10 po
avec bouche
d'aération de
mur latéral et
clapet
antirefoulement
pente de la toiture
avec solin et
chapeau
bouche d'aération
mur lateral avec
clapet anti
refoulement

Zephyr Cyclone AK6500BS Specifications

General

Color	stainless steel
Hood Type	under cabinet
Venting Type	ducted
Number of Fan Speeds	3
Interior Light	yes
Voltage	120 volts
Current	2.4 amperes

Weight and Dimensions

Depth	22 1/5 inches
Height	6 2/5 inches
Width	29 4/5 inches
Net Weight	64.7 pounds
