Typhoon, Hurricane, & Cyclone Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Conversion ACT™
Modèle: Typhoon AK21

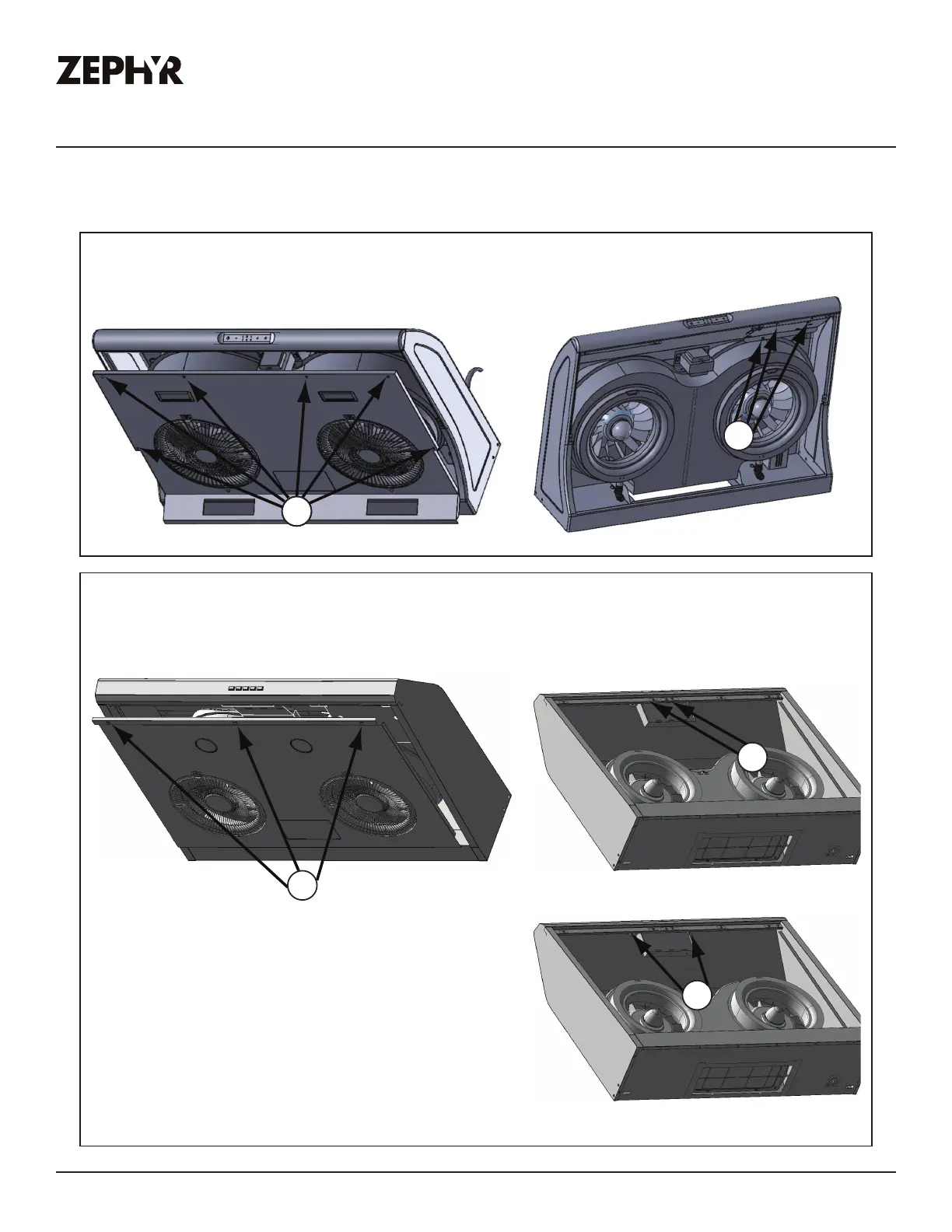

1. Retirez le panneau inférieur à l'aide de 6 vis (FIG. D1) et déconnectez les connecteurs rapides des voyants DEL.
2. Retirez les 3 vis fixant la plaque de la carte de circuit imprimé pour accéder à la carte de circuit imprimé (FIG. D2).
Modèle: Hurricane AK25
2. Retirez la plaque de la carte de circuit imprimé à l'aide de 2 vis (FIG. D4).
3. Retirez les 2 vis fixant l'assemblage de la carte de circuit imprimé pour accéder à la carte de circuit imprimé (FIG. D5).
1. Retirez le panneau inférieur à l'aide de 3 vis (FIG. D3) et déconnectez les connecteurs de douille d'éclairage.
ė¯Ů¯£Ę
ĘŚ
A
Ęś
AA
ĘŜ
Ęŝ
ĘŞ
Accès aux instructions du circuit imprimé
