16
Monsoon Mini II Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON MINI II
Instructions d’installation

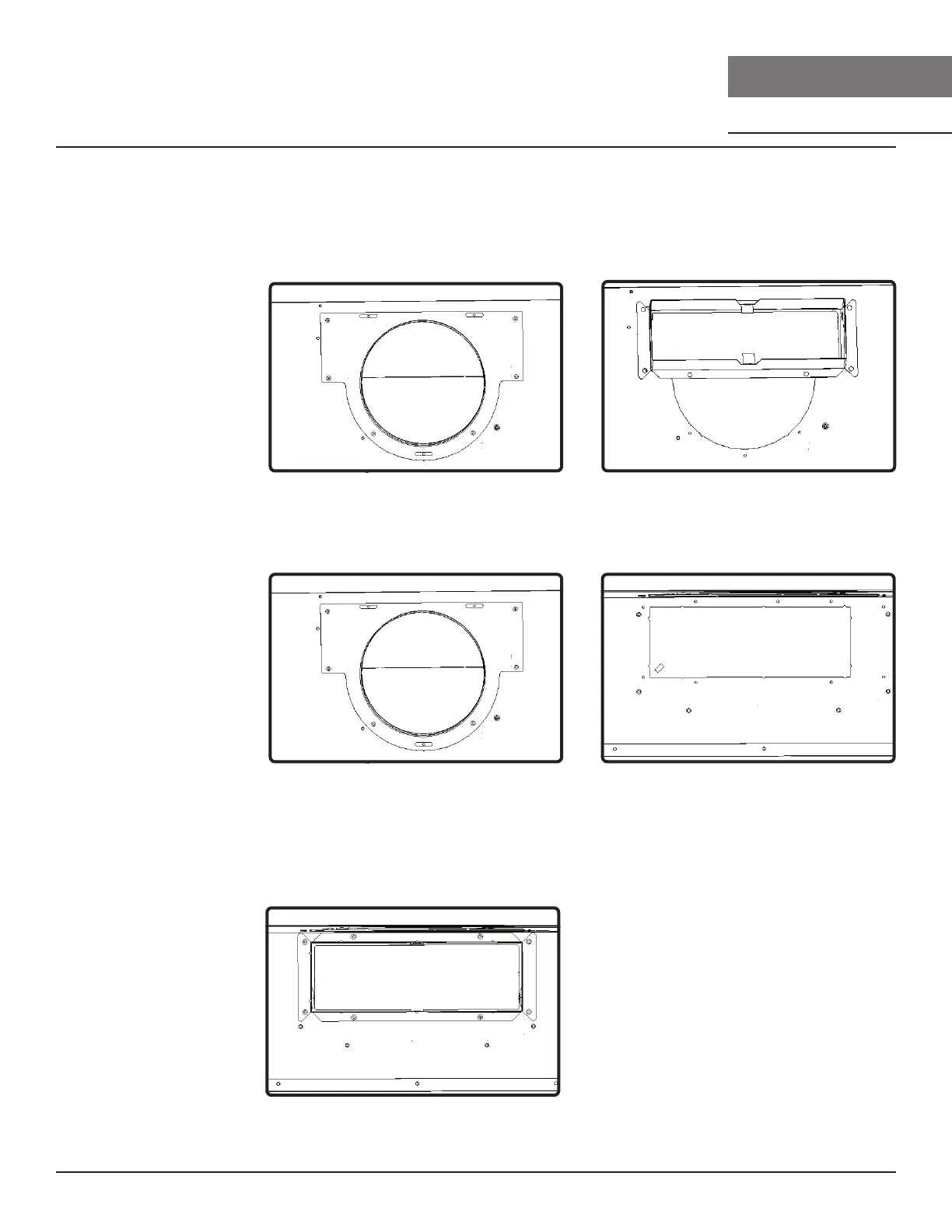

Préparation des conduits
Si vous utilisez une hotte à conduit vertical avec un col rond de 7 po ou si vous utilisez une hotte en
mode de recirculation, ignorez ces étapes et passez à la page suivante.
Conduit vertical
(Rectangulaire
3-1/4 po x 10 po)
1. Retirez le collier de transition rond
de 7 po sur le dessus de la hotte à
l'aide de (6) vis M4 x 6.
2. À l'aide d'un tournevis à tête
plate, retirez la plaque à défoncer
rectangulaire située à l'arrière du
capot.
2. Fixez le collier rectangulaire de
3-1/4 po x 10 po au haut de la hotte
à l'aide de (6) vis M4 x 6.
3. Fixez le collier rectangulaire de
3-1/4 po x 10 po à l'arrière de la
hotte à l'aide de (6) vis M4 x 6.
Conduit horizontal
(Rectangulaire
3-1/4 po x 10 po)
1. Retirez le collier de transition
rond de 7 "sur le dessus de la hotte
à l'aide de (6) vis M4 x 6 et fixez la
plaque de recouvrement supérieure
rectangulaire sur le dessus de la
hotte.
