Typhoon, Hurricane, & Cyclone Guide d’utilisation, d’entretien et d’installation
SOUSARMOIRE
TYPHOON, HURRICANE
& CYCLONE
CORE

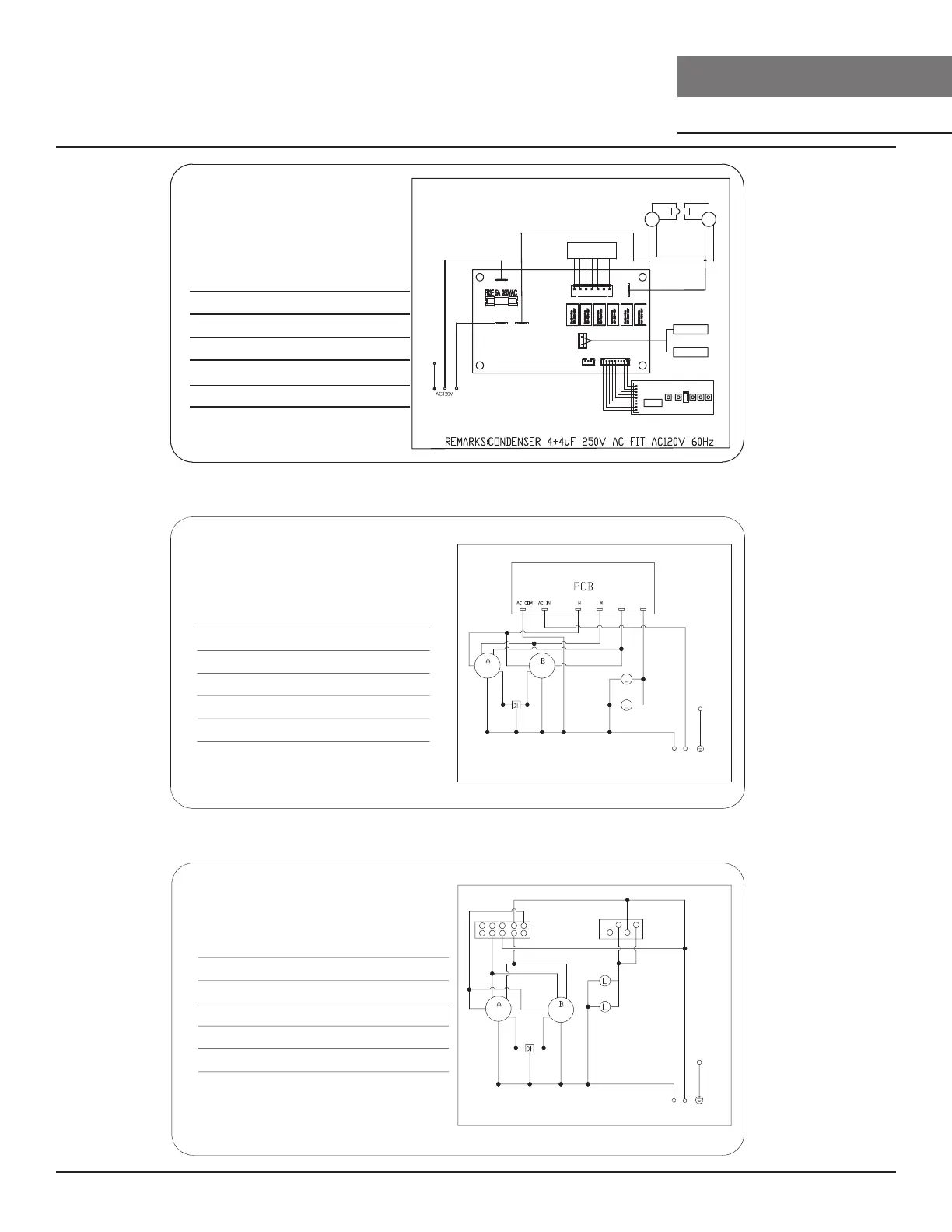

Schéma de câblage
SCHÉMA
Modèle: AK2100/36/42/48C
Voltage: 120V 60Hz 1.9A
Consommation D'énergie
Total: 217W
Ampoule: Max. 6Wx2
Ventilateur: 205W
Thermiquement Protègè
ROUGE ROUGE
BLANC
BLANC
BLEU BLEU
BLANC
BLANC
BLEU
PC DE CONTRÔLE
BANDE LÉGÈRE
BANDE LÉGÈRE
TRANSFORMATEUR
MOTEUR 1 MOTEUR 2
JAUNE
JAUNE
BODY
BLANC
VERT
NOIR
B/W
Modèle : AK2500/36B
Tension 120V 60HZ 2.4A
Consommation d’énergie
Total : 230W
Lampe : Max.35Wx2
Ventilateur : 160W
PROTÉGÉ THERMIQUEMENT
Schéma de circuitsSchéma de circuits
B Lampe
Moteur
Moteur
Blanc
Blanc
Blanc
Blanc
Blanc
Blanc
N/B
Noir
Noir
Noir
Noir
Vert
Rouge
Bâti
BrunBrun
Jaune
Jaune
Bleu
Bleu
Remarques : Condensateur 3.5+3.5uF 250V AC Adapté à AC120V 60Hz
Modèle :
Tension
120V 60HZ 2.4A
Consommation d’énergie
Total : 230W
Lampe : Max.35Wx2
Ventilateur : 160W
AK6500/36/42B
PROTÉGÉ THERMIQUEMENT
Schéma de circuits
Moteur
Moteur
Blanc
Blanc
Blanc Blanc
Blanc
N/B
Noir
N/B
Noir
Noir
Noir
Noir
Rouge
Bâti
Brun
Jaune
Jaune
Bleu
Remarques : Condensateur 3.5+3.5uF 250V AC Adapté à AC120V 60Hz
Consommation électrique indiquée ci-dessus pour la configuration par défaut du ventilateur 850 CFM
ACT 390 CFM - Ventilateur Max. 160 W à 2,4 A, ACT 290 CFM - Ventilateur max. 140 W à 2,2 A
Consommation électrique indiquée ci-dessus pour la configuration par défaut du ventilateur 695 CFM
ACT 390 CFM - Ventilateur Max. 140 W à 2,2 A, ACT 290 CFM - Ventilateur max. 120 W à 2,1 A
