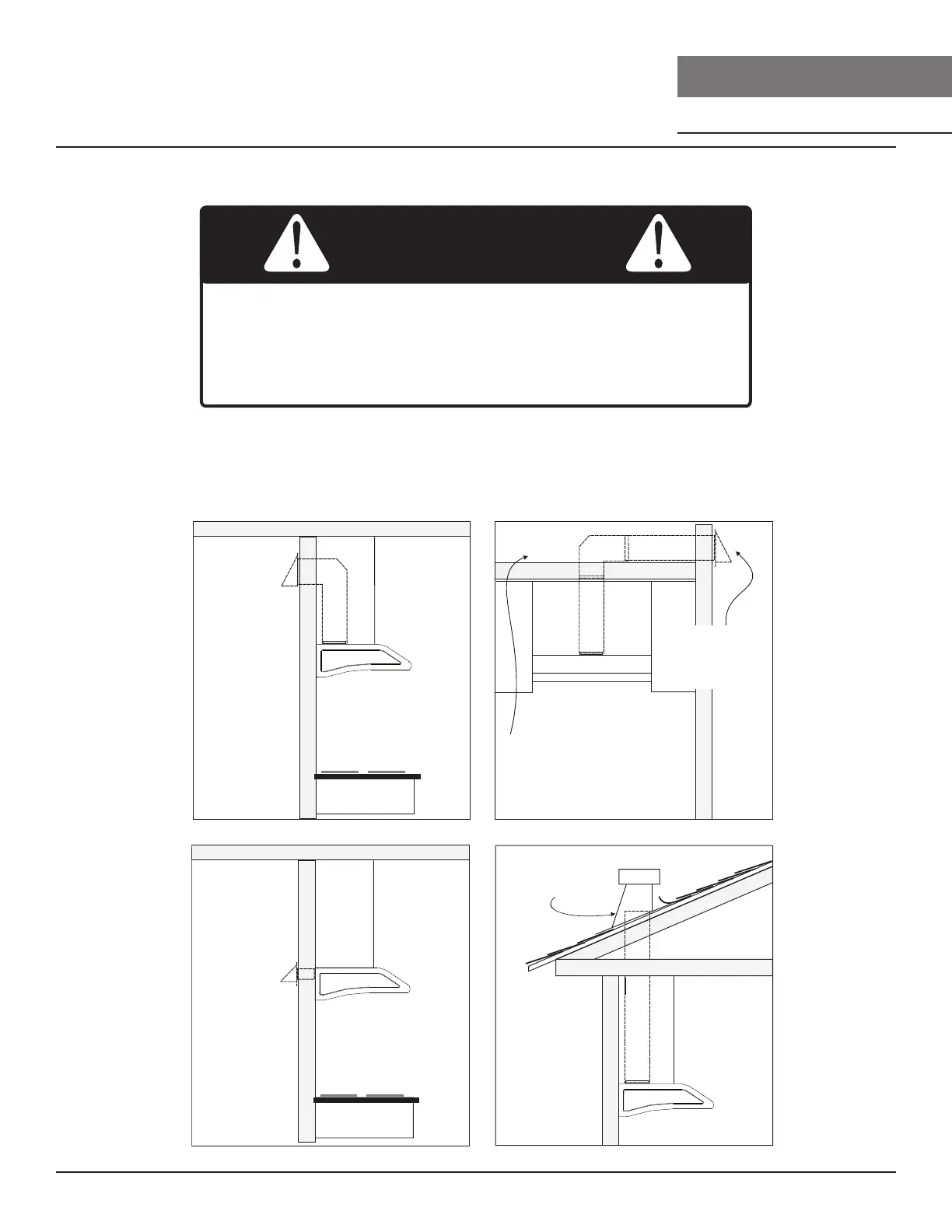

Options de conduits
Ź Utilisez uniquement des conduits métalliques rigides à paroi simple.
Ź Fixez toutes les connexions avec des vis à tôle et collez tous les joints avec du ruban argenté ou du
ruban adhésif.
Risque d’incendie: NE JAMAIS évacuer l’air ni terminer de
conduits dans des espaces entre les murs, les vides sanitaires,
les plafonds, les greniers ou les garages. Tout l’échappement
doit être canalisé vers l’extérieur, à moins d’utiliser l’option de
recirculation.
ATTENTION
bouche
d'aération mur
lateral avec
clapet anti
refoulement
armoire
armoire
retombée de plafond
ou vide sanitaire
Conduit arrière
3-1/4 po x 10 po
avec bouche
d'aération de
mur latéral et
clapet
antirefoulement
pente de la toiture
avec solin et
chapeau
bouche d'aération
mur lateral avec
clapet anti
refoulement
