29
Installazione dell’unità interna

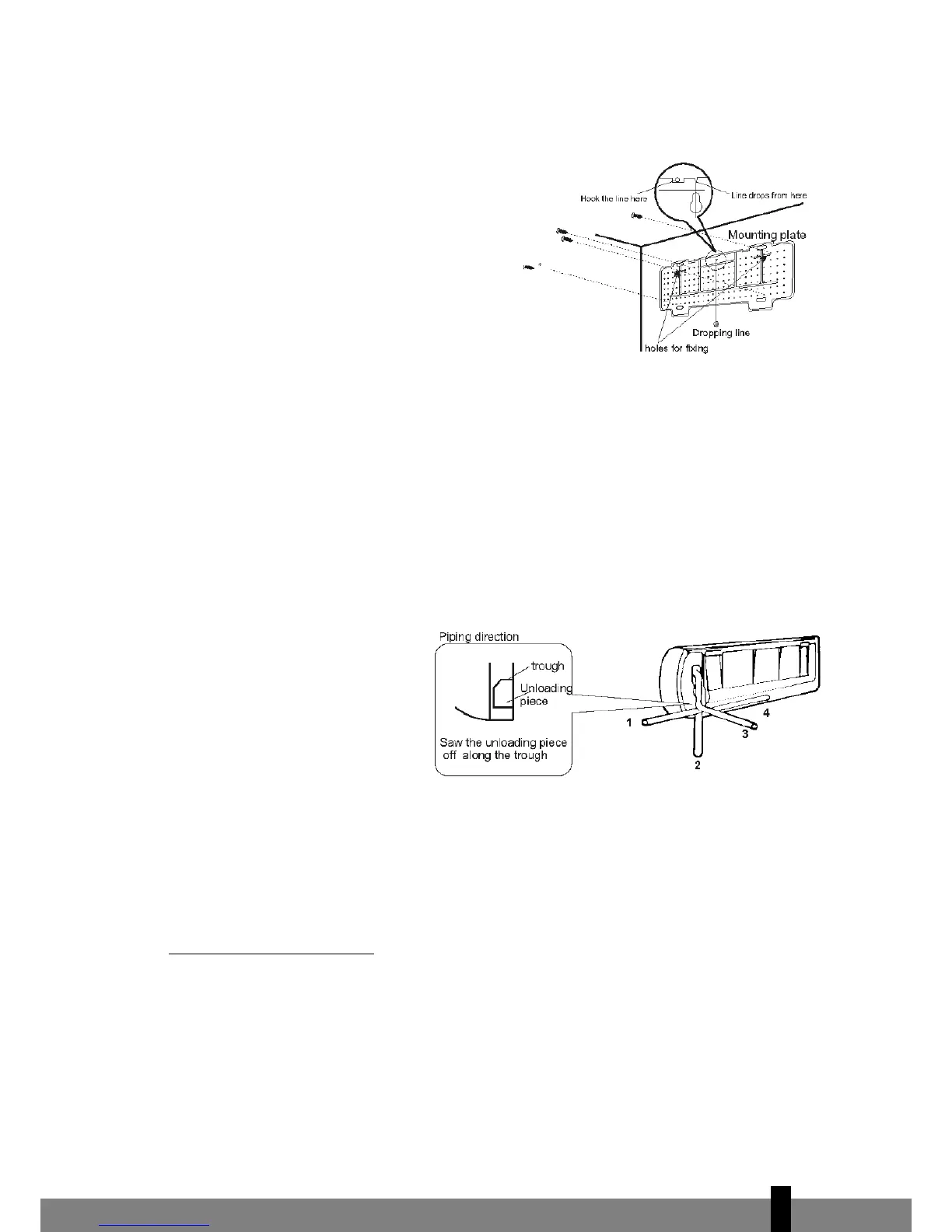

1. Installazione del piano di supporto
- scegliere il punto dove collocare il piano di
supporto dell’unità esterna tenendo conto
d
ella direzione dei tubi;
- disporre il piano di supporto orizzontal-
mente con l’ausilio di una riga orizzontale
o di una bolla;
- praticare fori di 32 mm di profondità nel
muro per fissare il piano di supporto;
- inserire i tasselli in plastica nei fori e fissare
il piano di supporto con viti a filetto
tagliente;
- verificare che il piano di supporto sia ben fissato. Praticare poi un foro per i tubi.
NB: la forma del piano di supporto varia da modello a modello, ma il metodo di installazione è identico.
2. Praticare un foro per i tubi
- Determinare la posizione del foro per i tubi nel muro in base al foro nel piano di supporto;
- praticare un foro nel muro. Il foro dovrebbe deviare leggermente verso l’esterno;
- inserire un manicotto nel foro per proteggere il muro.
3. Installazione tubi unità interna
- Inserire i tubi (del liquido e del gas) e
i cavi nel buco praticato nel muro
partendo dall’esterno verso l’interno
oppure dall’interno verso l’esterno
qualora sia già stata installata l’unità
interna;
- tagliare il segmento in plastica in fun-
zione della direzione dei tubi.
NB: tagliare il segmento in plastica 1, 2 o 4, in funzione della posizione scelta per il foro nell’unità
interna.
- dopo aver installato i tubi, installare il tubo flessibile di scarico. Dopodiché collegare i cavi di alimenta-
zione. Infine isolare i tubi, i cavi e il tubo flessibile di scarico.
Isolamento ter
mico giunti tubi. Avvolgere i giunti dei tubi con un materiale isolato termicamente e poi
applicar
e del nastro in vinile.
