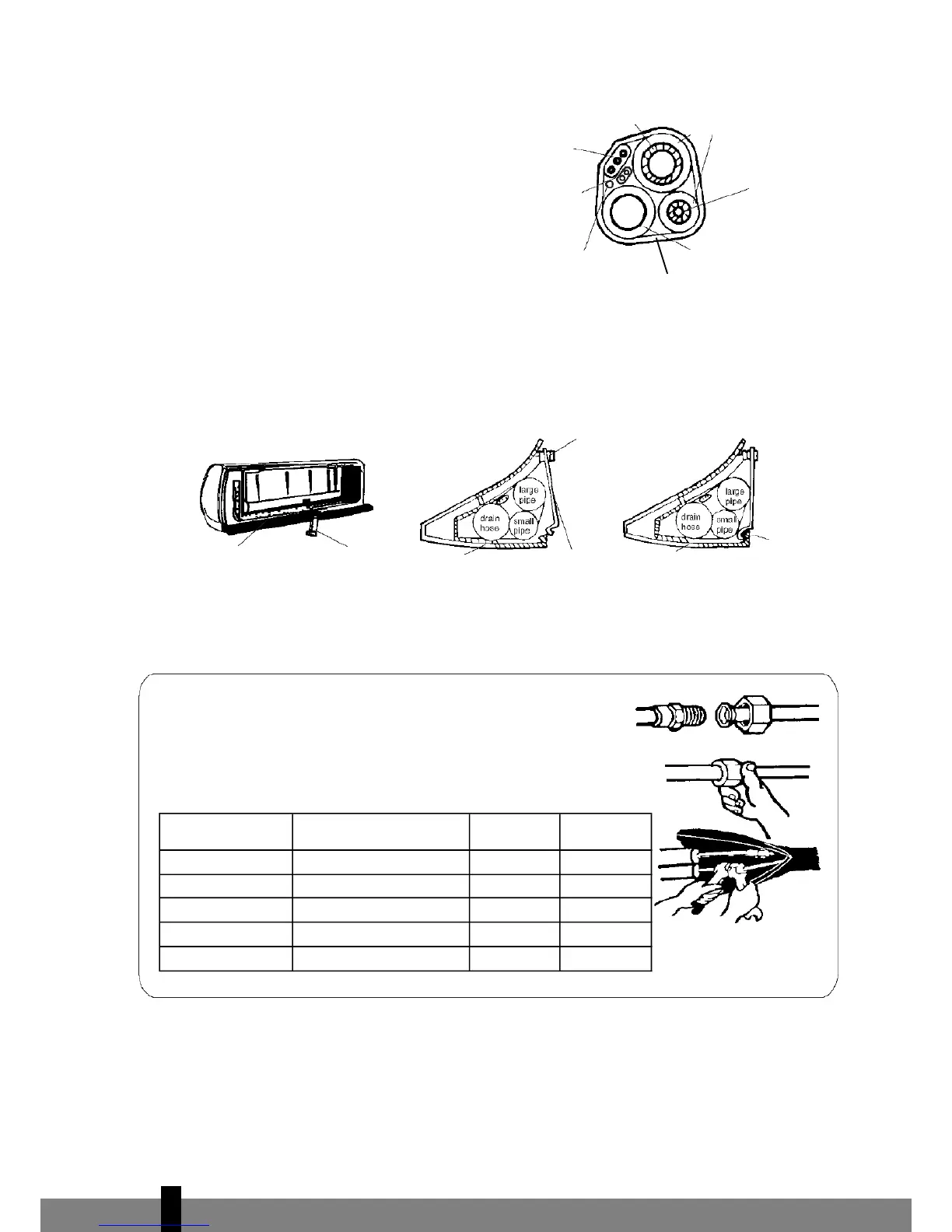

Isolamento termico tubi
a. collocare il tubo flessibile di scarico sotto i
tubi;
b.
utilizzare materiale di isolamento con
spessore maggiore di 6 mm;
-
il tubo flessibile di scarico deve puntare
verso il basso per agevolare lo scarico.
Verificare che il tubo flessibile di scarico
non sia piegato, avvolto su se stesso o
sporgente; non immergerne l’estremità in
acqua.
Se il tubo flessibile di scarico è collegato a una prolunga, la parte che passa lungo l’unità interna deve
essere isolata.
- Quando i tubi sono diretti verso destra, i tubi, il cavo di alimentazione e il tubo flessibile di scarico
devono essere isolati e montati sul retro dell’unità interna con un apposito dispositivo di fissaggio.
A. Inserire il dispositivo di fissaggio del tubo nell’alloggiamento
B. Premere per agganciare il dispositivo di fissaggio del tubo al piano di supporto
>
30
Tubo di grandi dimensioni
Cavo di alimentazione
T
ubo di piccole
dimensioni
Tubo flessibile
di scarico
C
avo per regolazione dello
sbrinamento (per pompa
di calore)
Cavo di alimen-
t
azione 1 (per
p
ompa di calore)
Tubo di isolamento termico
Piano di
supporto
Dispositivo di fis-
saggio del tubo
Piano di
supporto
Dispositivo di fis-
saggio del tubo
Piano di
supporto
Fissare qui
Inserire
qui
Vollegamento dei tubi
a. Collegare i tubi dell’unità interna con due chiavi. Prestare parti-
colar
e attenzione alla coppia di ser
raggio consentita, in modo
tale da evitar
e che i tubi, i giunti e i dadi si defor
mino o dan
-
neggino.
b. Stringergli prima con le dita, poi utilizzare le chiavi.
N
astro
Modello
Dimensione del tubo Serraggio
Ampiezza dei
dadi
S1126, S1135, S1153 Liquid Side (ø6 or 1/4 inch) 1.8 kg.m 17 mm
S1170 Liquid Side (ø10 or 3/8 inch) 3.5 kg.m 22 mm
S1126 Gas Side (ø10 or 3/8 inch) 3.5 kg.m 22 mm
S1135, S1153 Gas Side (ø12 or 1/2 inch) 5.5 kg.m 24 mm
S1170 Gas Side (ø16 or 5/8 inch) 7.5 kg.m 27 mm
