ZIEHL-ABEGG FB Series Assembly Instructions

Start-up
•
Before first-time start-up, check the following:
– Installation and electrical connection have been prop-
erly completed?
– Electrical connection carried out in accordance with
wiring diagram (wiring diagram in terminal box, for cable
version on cable or wall ring)
– Turning direction corresponds to turning direction arrow
on fan blade or fan housing. The airflow direction or
turning direction determines the functionality of the fan,
not the motor rotation field.
– Is the protective earth connected?
– Connection data complies with the specifications on the
type plate.
– Motor operating capacitor data (1~ motors) complies
with the specifications on the type plate.
– Safety equipment is in place (→ Contact protection).
– Temperature monitor/motor protection switch are
professionally connected and operating properly.
– All leftover installation materials and other foreign mate-
rials have been removed from the fan cavity.
– Cable gland is sealed (see “Installation”).
– Do the installation position and the arrangement of the
condensation drain holes in the motor (if available)
correspond to each other (does not apply to protection
class IP55 fans)?
•
Start-up may only begin when all safety instructions have
been verified and any hazards have been ruled out.
•

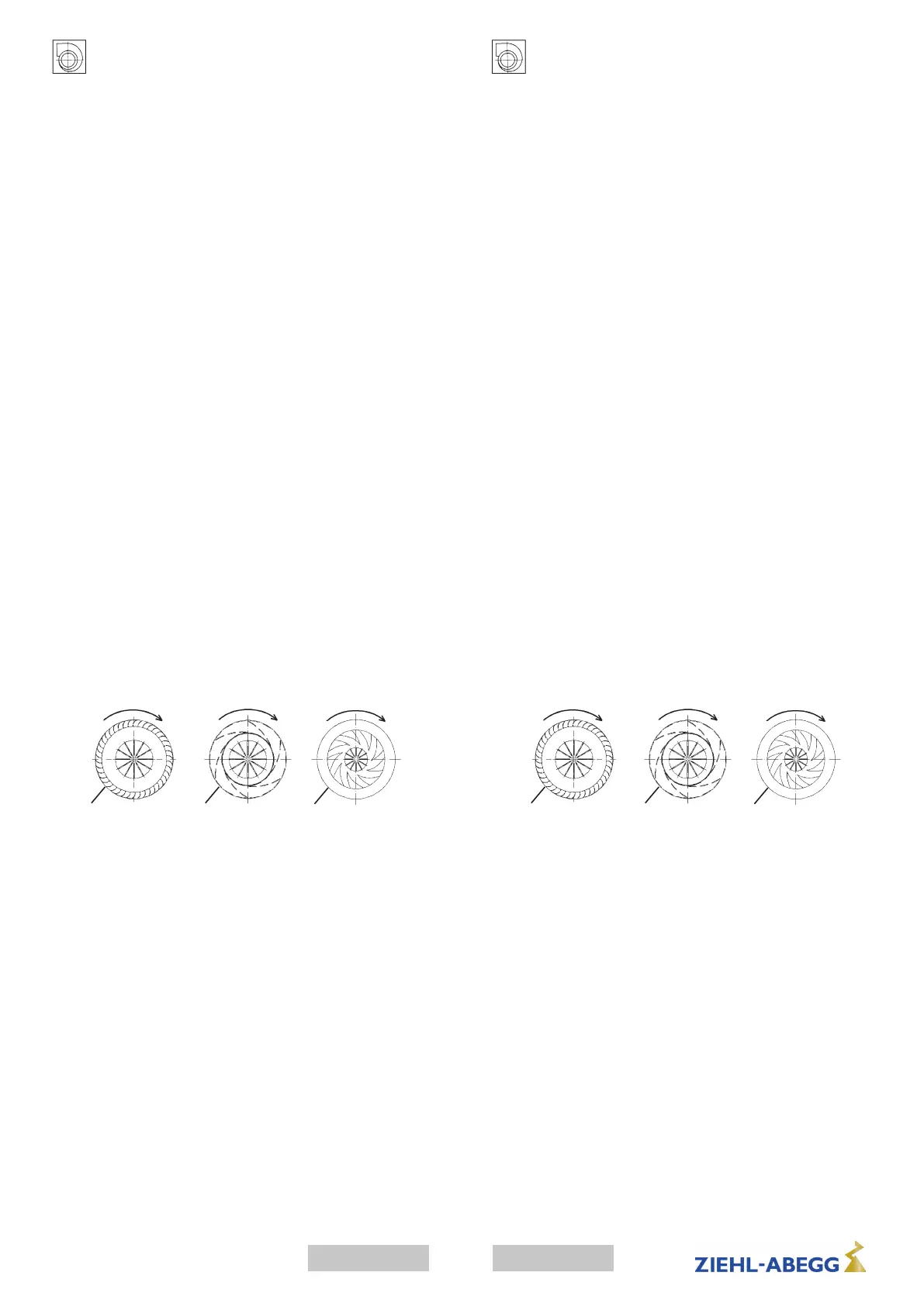

Check rotational direction/air feed direction: Definition of
the rotational direction according to pictures.
Series Figure
RE, RG..P/S/R, RF 1 looking at rotor
RZ, RD..P/S/R 1 looking at motor shaft and
cable
RH, RG..A, RG..M 2 looking at rotor
RD..A/K 2 looking at motor shaft and
cable
GR 2 looking at rotor
RM, RR 3 looking at rotor
Fig. 1
Fig. 2
Fig. 3
•
Check for low vibration operation. Strong vibrations due to
erratic operation (unbalanced), e.g. caused by transporta-
tion damage or improper use, can lead to failure.
Devreye
•
alınmasından önce kontrol edin:
– Montaj ve elektrik tesisatı kurallara uygun olarak yapıldı
mı?
– Elektrik bağlantısı, devre şeması uyarınca kuruldu
(terminal kutusunda devre şeması, kablo veya duvar
halkası kablo tipinde)
– Dönüş yönü, fan kanadı veya fan gövdesi üzerindeki
dönüş yönü ok işareti ile uyumlu. Fanın fonksiyonu için
hava sevk yönü veya dönüş yönü önemlidir, motorun
dönme alanı değil.
– Koruyucu iletken bağlı.
– Bağlantı verileri ile tip levhasındaki bilgiler örtüşüyor.
– İşletim kondansatörlerinin (1~ Motor) verileri, tip etiketi
üzerindeki veriler ile örtüşüyor mu?
– Emniyet tertibatları monte edildi mi (→ Dokunmaya
karşı koruma elemanı).
– Termik röle/motor koruma şalteri kurallara uygun olarak
bağlandı ve çalışıyor mu?
– Montaj artıkları ve yabancı cisimler fan bölmesinden
temizlendi mi?
– Kablo girişi sızdırmaz mı (bkz. “Montaj”).
– Montaj konumuna uygun kondens suyu delikleri (eğer
mevcutsa) açık veya kapalı mıdır (IP55 koruma
sınıfından fanlarda geçerli değildir)?
•
Devreye alma çalışması, ancak tüm emniyet uyarıları
kontrol edildikten ve herhangi bir tehlikenin mevcut
olmadığından emin olunduktan sonra yapılmalıdır.
•
Dönüş yönünü/hava sevk yönünü kontrol edin: Dönüş
yönü, resimde gösterildiği gibi olmalıdır
yapı tipi Şekil
RE, RG..P/S/R, RF 1 Rotora bakış açısında
RZ, RD..P/S/R 1 Motor aksına ve kabloya
bakış açısında
RH, RG..A, RG..M 2 Rotora bakış açısında
RD..A/K 2 Motor aksına ve kabloya
bakış açısında
GR 2 Rotora bakış açısında
RM, RR 3 Rotora bakış açısında
Fig. 1
Fig. 2
Fig. 3
•
Sessiz çalışmasına dikkat edin. Gürültülü çalışmadan
dolayı güçlü titreşimler (dengesizlik) örn. taşıma hasarları
veya amaca uygun olmayan kullanım sebebiyle ürünün
devre dışı kalmasına neden olur.
8
Türkçeenglish
00280351-GB-TRL-BAL-005-TR-1939-Index 014
