4. LÉPÉS
Csatlakoztasd a kormányvázból kijövő
pulzusmérő kábeleket (14) a hátsó vázból (9)
kijövő vezetékekkel. Ezután csavard fel
a kormánykarokat (15 L/R) a vázra (9)
a csavarokkal (12), lapos alátétekkel (21)
és az anyacsavarokkal (6).

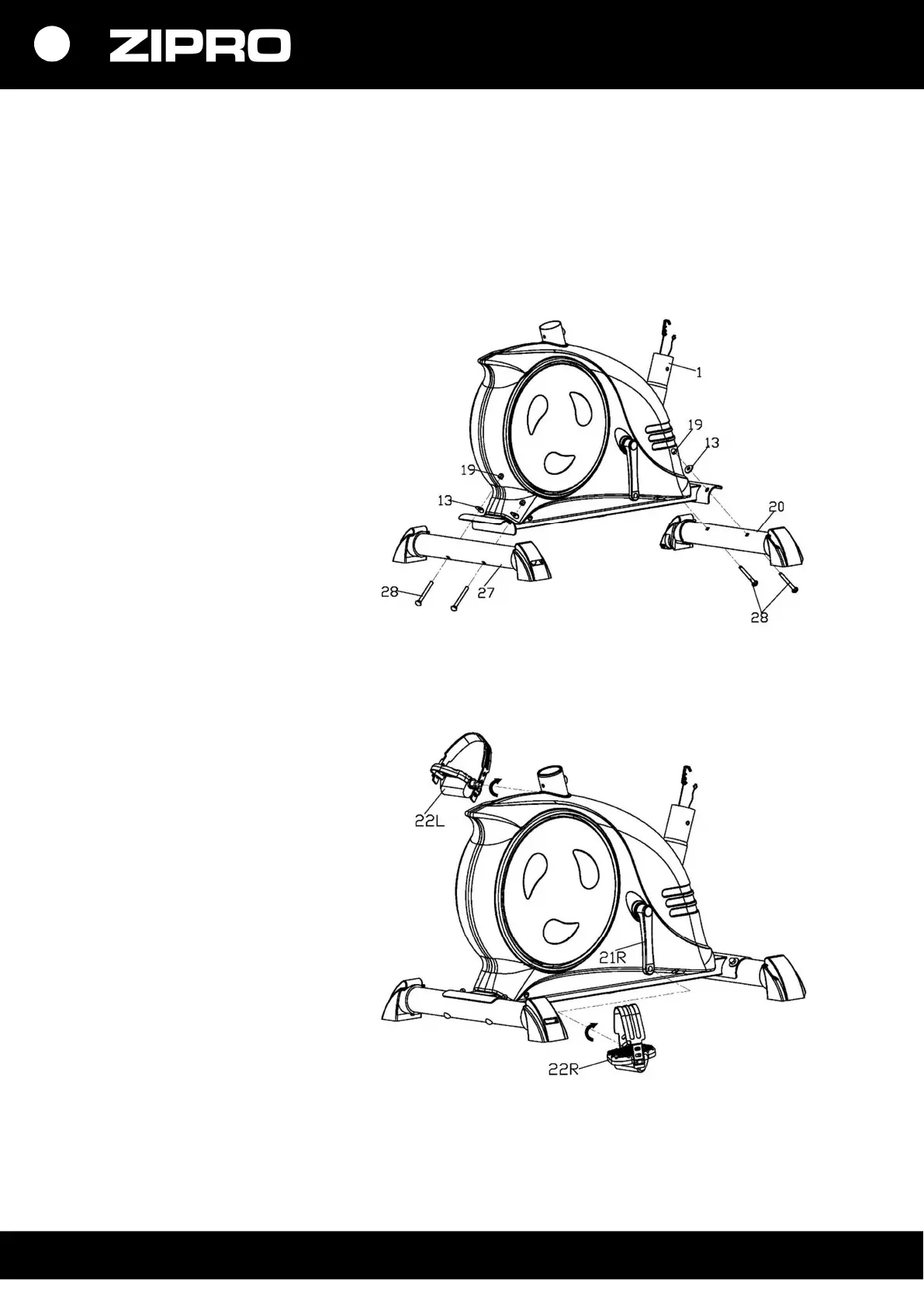

5. LÉPÉS
Csavard fel a jobb és a bal pedált (27 L/R)
a hajtókarra (46 L/R). Húzd meg a jobb pedál
csavarját (27 R) az óramutató járásával
megegyező irányban. A bal pedál csavarját (27 L)
az óramutató járásával ellentétes irányban kell
becsavarni.
FIGYELEM! A jobb és a bal pedálok (27L/R)
jelölése: “R” jobb pedál és “L” bal pedál.
6. LÉPÉS
Csatlakoztasd a vázból (1) kijövő
csatlakozókábeleket (26) a felső
csatlakozókábelre (30) a kormányoszlopban (32),
valamint az érzékelő kábelt (28) a felső érzékelő
kábellel (31).
Húzd ki a kormányoszlopon lévő nyíláson (32)
az ellenállás szabályozó kábelt (29) és
csatlakoztasd az ellenállás szabályozó
tekerőgombban lévő vezetékkel (33) az ábrán
látható módon.
Told be az ellenállás szabályozó tekerőgombból
(33) kijövő kábel anyacsavarját az ellenállás
szabályozó kábel (29) konzol nyílásába, húzd
meg és feszítsd meg a kábelt (33) és told át
a kábel konzolon (29) függőleges irányban.
A kábel csavarjának a kábel konzolra kell
kerülnie az ábrán látható módon.
Ezután csavard fel az ellenállás szabályozó
tekerőgombot (33) a kormányoszlopra (32)
a Phillips csavarral (35) és a lapos alátéttel (34).
Csavard fel a kormányoszlopot (32) az első vázra
(1) a hatlapfejű csavarral (20) és az íves alátéttel
(13).
