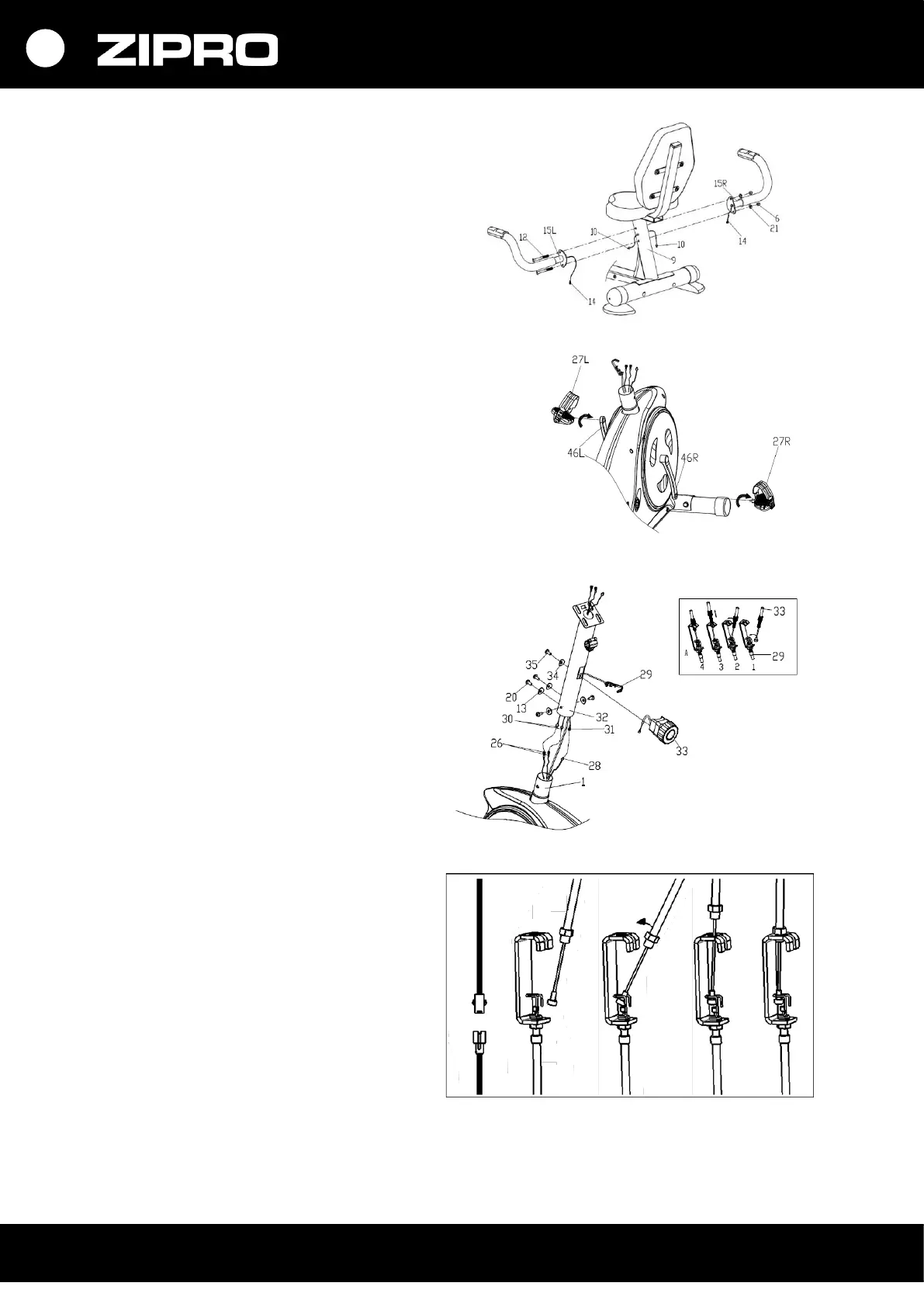

СТЪПКА 4.
Свържете кабелите за измерване на пулса
(14), излизащи от кормилата с кабелите,
излизащи от задната главна рама (9).
След това закрепете дръжките (15 L/R) към
главната рама (9) с помощта на болтовете
(12), плоските шайби (21) и гайките (6).
СТЪПКА 5.
Монтирайте десния и левия педал (27 L/R) към
курбела (46 L/R). Болтът на десния педал (27
R) затегнете по посока на часовниковата
стрелка. Болтът на левия педал (27 L)
затегнете по посока, обратна на
часовниковата стрелка.
ВНИМАНИЕ! Десният и левият педал (27L/R)
са означени съответно “R” - десен педал и “L”
- ляв педал.
СТЪПКА 6.
Свържете свързващите кабели (26), изходящи
от главната рама (1) към горния свързващ
кабел (30) в кормилната колона (32) и кабела
на датчика (28) към горния кабел на датчика
(31).
През отвора в подпората на кормилото (32)
извадете кордата за регулиране на
натоварването (29) и я свържете към кордата
в копчето за регулиране на натоварването
(33), както е показано върху фигурата.
Пъхнете гайката на кордата, която излиза от
болта регулиране на натоварването (33)
в слота в подпората на кордата за регулиране
на натоварването (29), издърпайте кордата
(33), натегнете и я пъхнете през подпората на
кордата (29) във вертикална посока. Гайката
на кордата трябва да бъде поставена на
подпората на кордата, както е показано
върху фигурата.
След това закрепете копчето за регулиране
на натоварването (33) към подпората на
кормилото (32) с помощта на кръстатия болт
(35) и плоската шайба (34).
Монтирайте колоната на кормилото (32) към главната рама (1) с използване на шестостенните
болтове (20) и дъгообразните подложки (13).
