MONTAVIMO INSTRUKCIJA
DĖMESIO! Montavimo metu laikykitės toliau nurodytos eilės tvarkos ir naudokite kartu su įrenginiu
pristatytus įrankius.
Įsitikinkite, ar įrenginio montavimui turite pakankamai vietos.
Kai kurie elementai yra labai sunkūs, todėl rekomenduojame, kad įrenginį montuotų du asmenys.

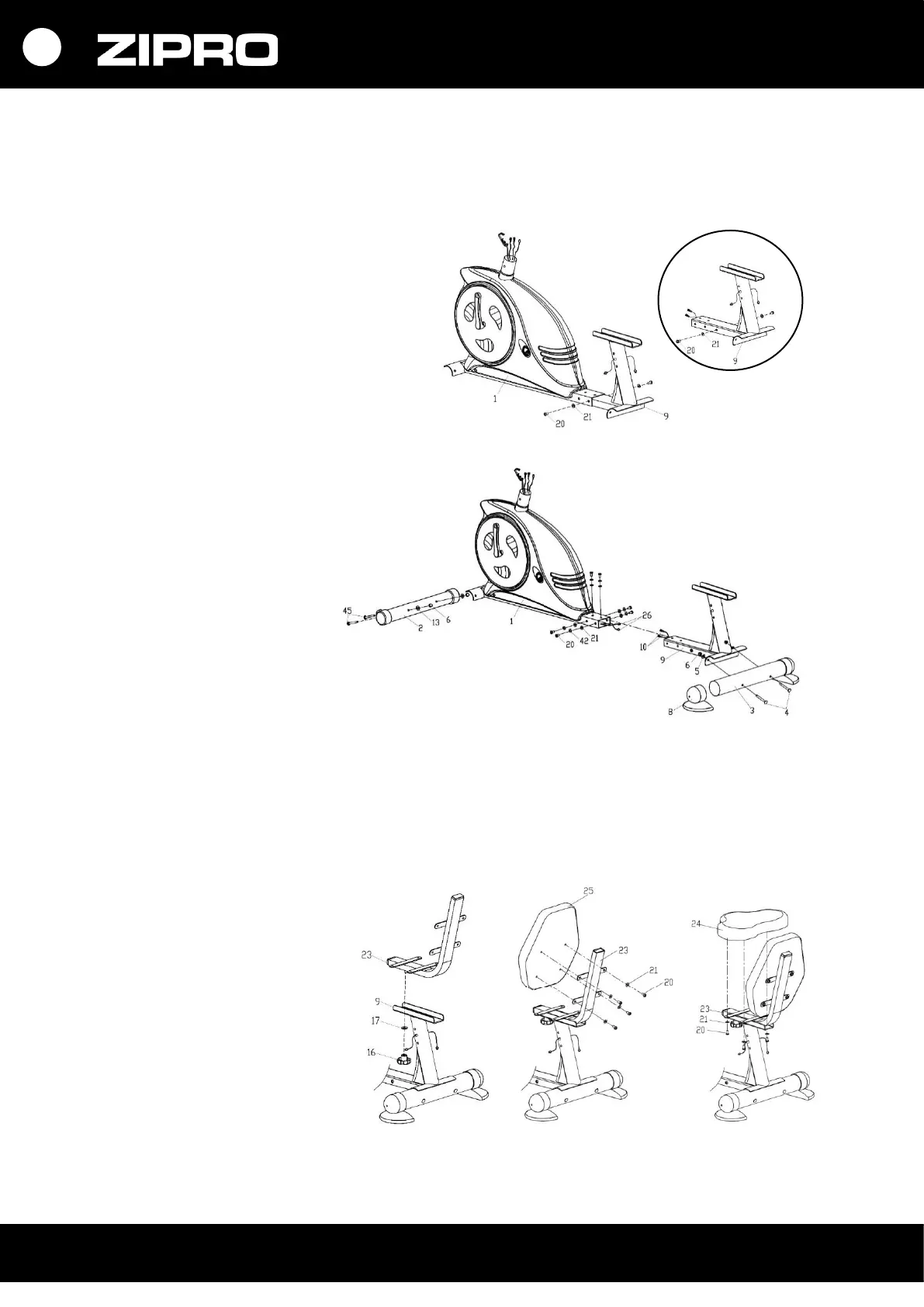

1 ŽINGSNIS.
Nuo priekinio pagrindinio rėmo (1) atsukite
šešiakampį varžtą (20) ir plokščią poveržlę (21)
ir užfiksuokite juos galiniame pagrindiniame
rėme (9) esančioje angoje.
DĖMESIO! Prieš pradėdami montuoti pagrindą,
nuimkite plastikines arba kartonines apsaugas,
panaudotas transportavimo metu (jeigu jos
yra).
2 ŽINGSNIS.
Ant galinio pagrindo (3) uždėkite
fiksuojančiuosius antgalius (8).
Varžtais (45), gaubtomis
poveržlėmis (13) ir veržlėmis (6)
prisukite priekinį pagrindą (2)
prie priekinio pagrindinio rėmo
(1), o galinį pagrindą (2) prie
galinio pagrindinio rėmo (9)
prisukite varžtais (4), gaubtomis
poveržlėmis (5) ir veržlėmis (6).
Pulso matavimo laidą (10) sujunkite su jungiančiaisiais laidais (26). Varžtais su šešiakampe galvute (20),
elastingomis poveržlėmis (42) ir plokščiomis poveržlėmis (21) sujunkite priekinį pagrindinį rėmą (1) ir galinį
pagrindą (2).
3 ŽINGSNIS.
Sėdynės reguliavimo rankenėle
(16) ir plokščia poveržle (17)
pritvirtinkite sėdynės ir atramos
rėmą (23) ant galinio pagrindinio
rėmo (9).
Varžtais su šešiakampe galvute
(20) ir plokščiomis poveržlėmis
(21) prie rėmo (23) pritvirtinkite
atramą (25) ir sėdynę (24).
DĖMESIO! Naudodamiesi
įrenginiu, patikrinkite,
ar sėdynė yra tvirtai pritvirtinta
ant kreipiančiosios.
