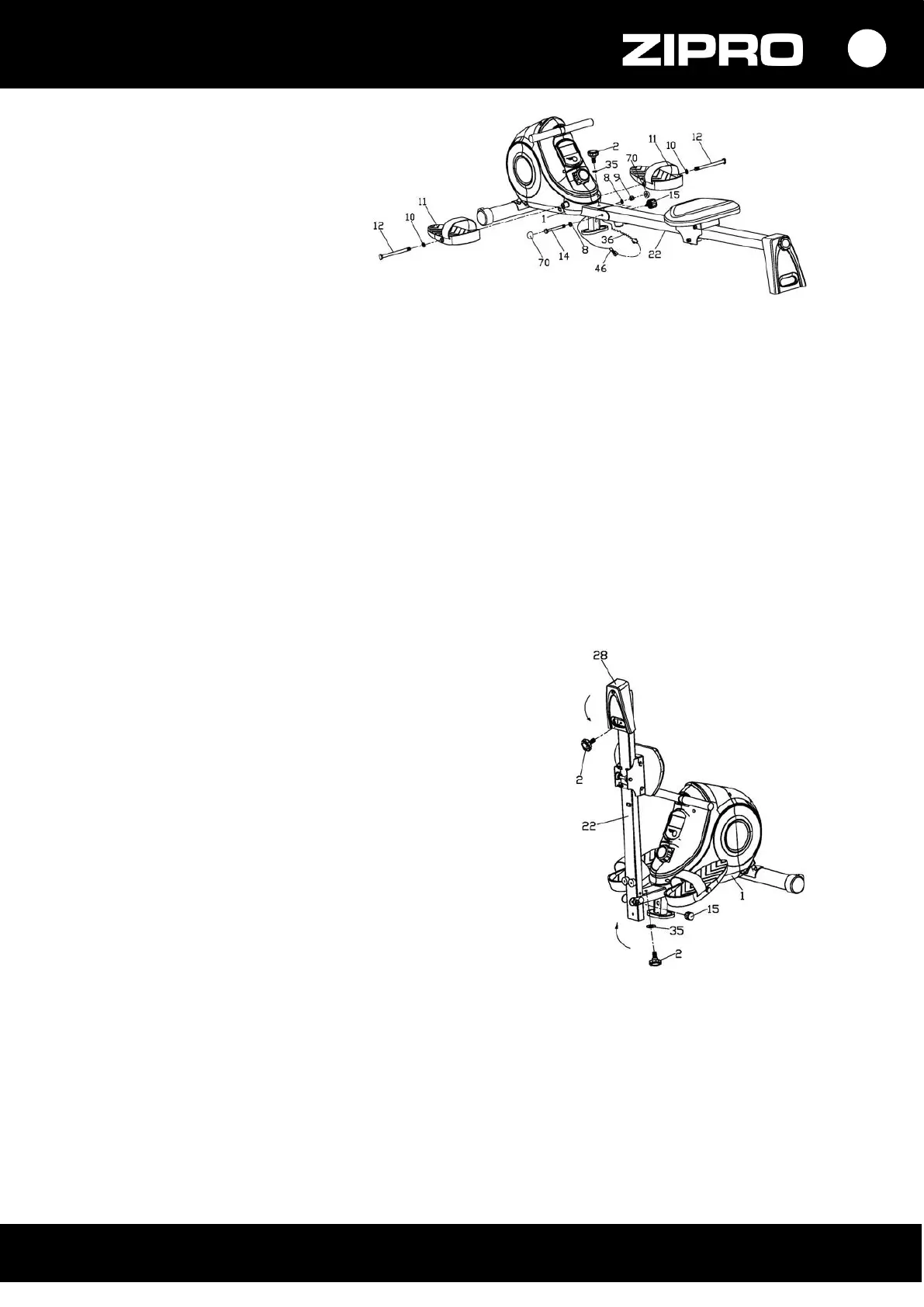

KROK 4.
Połącz przewód łączący (46)
i przewód komputera (36).
Następnie przykręć szynę
suwnicy (22) do ramy głównej (1)
za pomocą śruby sześciokątnej
(14) z podkładkami płaskimi (8)
oraz nylonową nakrętką (9).
Załóż zaśelpki (70).
Przykręć pokrętło (2) z podkładką
płaską (35) oraz pokrętło (15).
Przykręć pedały (11 L/R) do ramy
głównej (1) za pomocą śrub (12),
podkładek płaskich(10).
UWAGA! Prawy i lewy pedał są
oznaczone “R” dla prawego i “L”
dla lewego.
Gratulacje! Montaż wioślarza jest zakończony!
Zanim skorzystasz z urządzenia, przeczytaj uważnie instrukcję.
INSTRUKCJA SKŁADANIA
I ROZKŁADANIA WIOŚLARZA
UWAGA! Przed przystąpieniem do składania, sprawdź
dokładnie czy wszystkie śruby są dokręcone.
UWAGA! Podczas składania uważaj na swoje dłonie i palce,
aby nie zostały przytrzaśnięte.
Odkręć pokrętło (15), pokrętło (2) z podkładką.
Odkręć pokrętło (15), pokrętło (2) z podkładką płaską (35) .
Złóż szynę suwnicy (22) oraz tylną podstawę z osłoną (28)
jak pokazuje rysunek.
Na koniec zabezpiecz suwnicę (22) do głównej ramy (1)
za pomocą pokrętła (15) i pokrętła (2) z płaską podkładką
(35) oraz osłonę (28) do szyny suwnicy (22) za pomocą
pokrętła (2).
