NÁVOD NA MONTÁŽ
POZOR! Během montáže dodržujte následující kroky a používejte nářadí připojené k výrobku.
Na montování zařízení připravte místo příslušné velikosti.
Vzhledem k velké hmotnosti některých části se doporučuje, aby montáž prováděly dvě osoby.

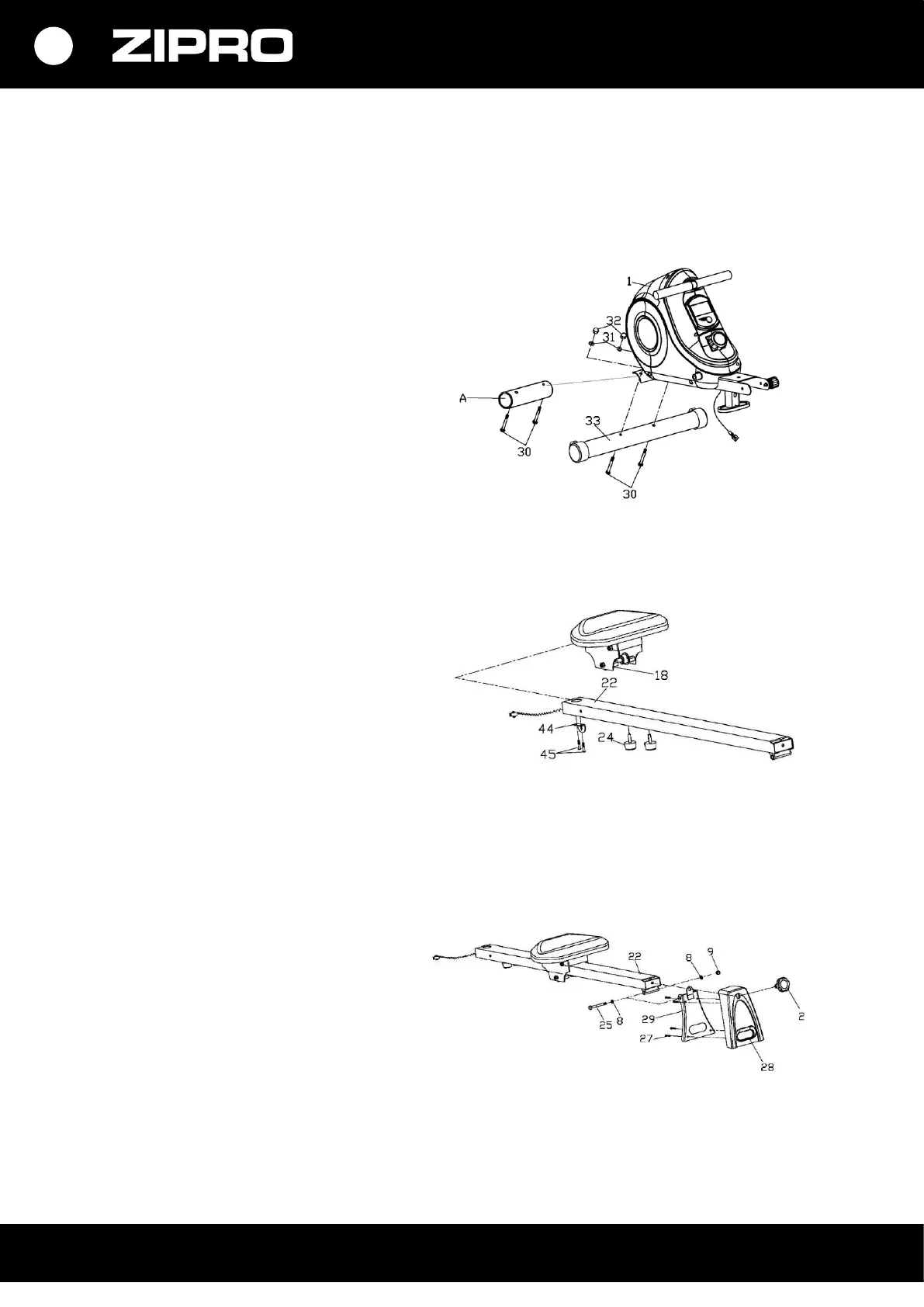

KROK 1.
Odstraňte papírový kryt a připevněte přední
patku (33) k hlavnímu rámu (1) pomocí
šroubů (30), pružných prohnutých podložek
(31) a matic (32).
KROK 2.
Odstraňte omezovače (24), vruty (45)
a kotevní desku (44).
Připevněte sedlo s pojezdem (18)
na kolejnici pojezdu (22), přišroubujte
aretace (24) a kotvicí desku pomocí vrutů
(45).
KROK 3.
Přišroubujte zadní patku (29) ke kolejnici
pojezdu (22) šestihranný šroub (25)
s plochou podložkou (8) a nylonovou maticí
(9).
Následně na zadní patku (29) nasuňte kryt
(28), přišroubujte vruty (27) a našroubujte
rýhovanou matici (2).
