INSTRUKCJA MONTAŻU
UWAGA! W trakcie montażu przestrzegaj poniższych kroków i korzystaj z narzędzi dołączonych
do produktu.
Przygotuj odpowiednio dużo wolnego miejsca do montażu urządzenia.
Ze względu na dużą wagę niektórych elementów zaleca się montaż w dwie osoby.

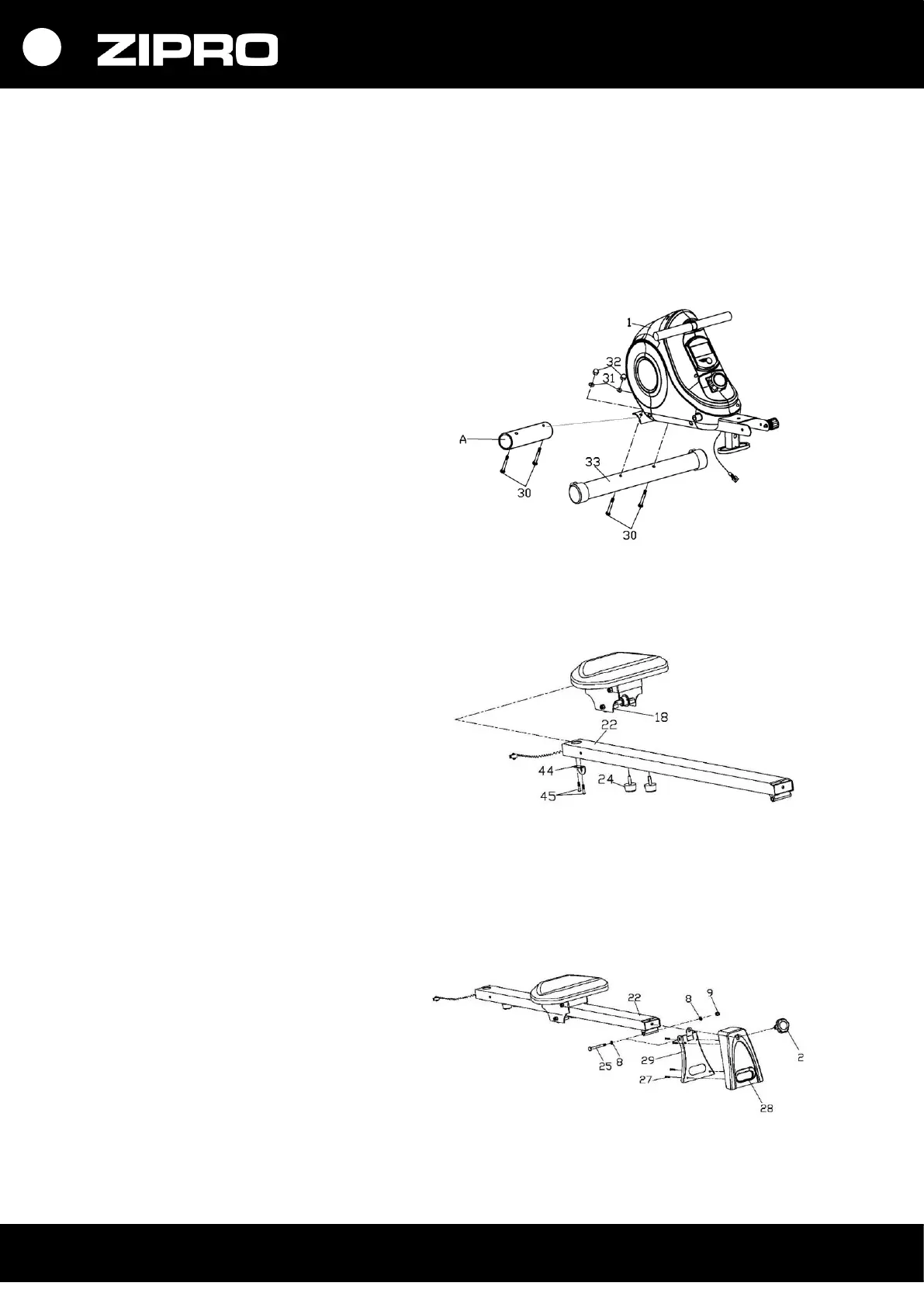

KROK 1.
Usuń papierową osłonę i zamontuj
podstawę przednią (33) do ramy głównej (1)
za pomocą śrub (30), podkładek łukowych
(31) i nakrętek (32).
KROK 2.
Usuń ograniczniki (24), wkręty (45) i płytkę
mocującą (44).
Zamontuj siodełko z suwnicą (18) na szynie
suwnicy (22) i dokręć ponownie blokady
(24) oraz płytkę mocującą za pomocą
wkrętów (45).
KROK 3.
Przykręć tylną podstawę (29) do szyny
suwnicy (22) śrubą sześciokątną (25)
z podkładką płaską (8) oraz nylonową
nakrętką (9).
Następnie na tylną podstawę (29) załóż
osłonę (28) i przykręć wkrętami (27)
oraz wkręć pokrętło (2).
