ИНСТРУКЦИЯ ЗА МОНТАЖ
ВНИМАНИЕ! По време на монтаж спазвайте указанията по-долу и използвайте инструментите,
приложени към продукта.
Пригответе съответно голямо пространство за монтаж на уреда. С оглед на голямото тегло на някои
елементи се препоръчва монтажът да се изпълни от две лица.

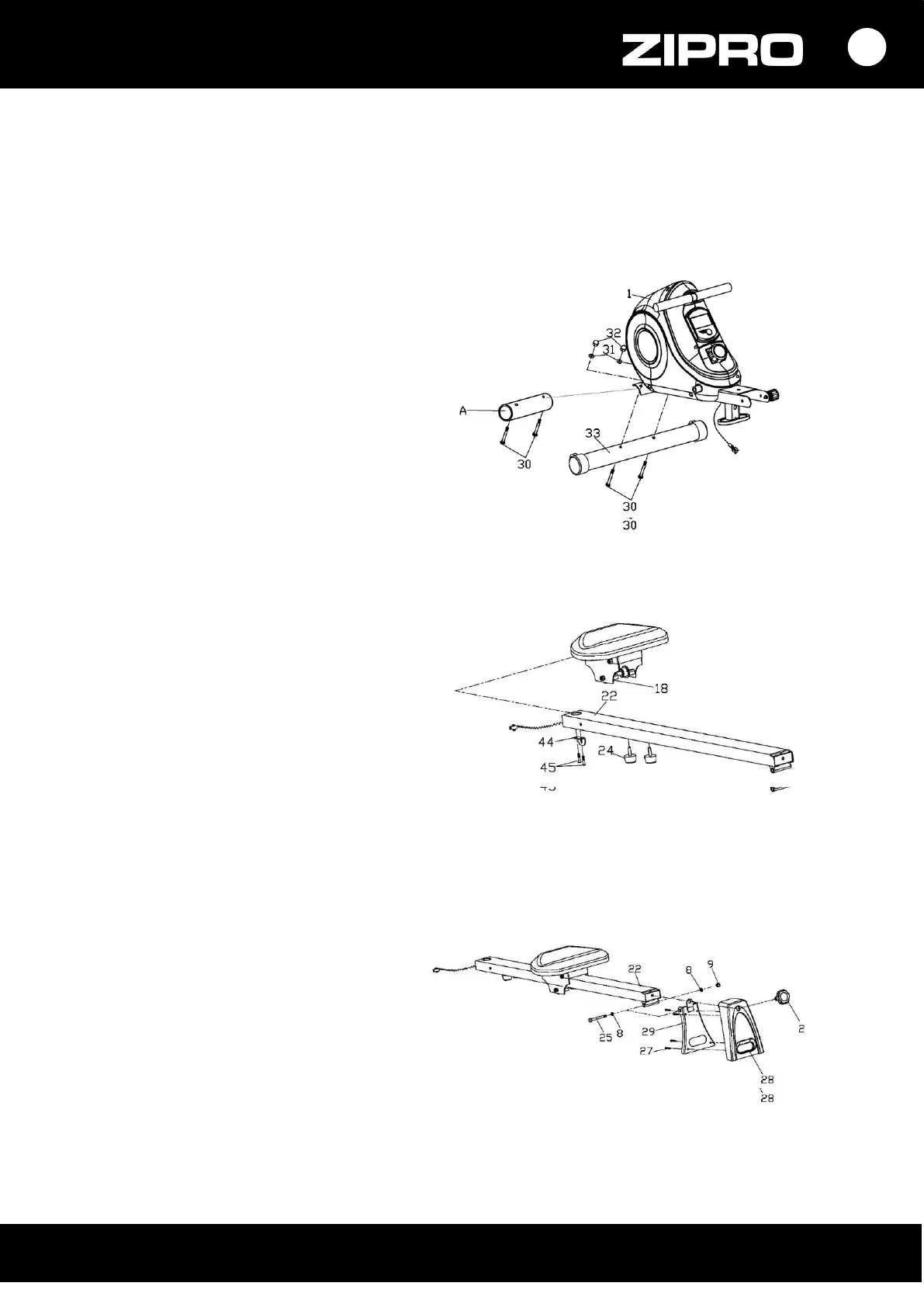

СТЪПКА 1.
Отстранете хартиената защита
и монтирайте предната основа (33) към
главната рама (1) с помощта на болтовете
(30), дъгообразните подложки (31) и гайките
(32).
СТЪПКА 2.
Отстранете ограничителите (24), болтовете
(45) и закрепващата планка (44).
Монтирайте седалката с плъзгача (18) върху
релсата на плъзгача (22) и отново затегнете
блокадата (24) и закрепващата планка
с помощта на винтовете (45).
СТЪПКА 3.
Закрепете задната основа (29) към релсата
на плъзгача (22) с шестостенен болт (25)
с плоска шайба (8) и пластмасова гайка (9).
След това монтирайте защитата (28)
на задната основа (29) и затегнете
с винтове (27) и завинтете болта (2).
