MANUAL DE MONTAJE
¡ATENCIÓN! Durante el montaje, seguir los pasos indicados y usar herramientas incluidas en el
conjunto. Preparar espacio libre suficiente para montaje del dispositivo. Teniendo en cuenta el peso de
algunos elementos, se recomienda que el montaje sea realizado por dos personas.

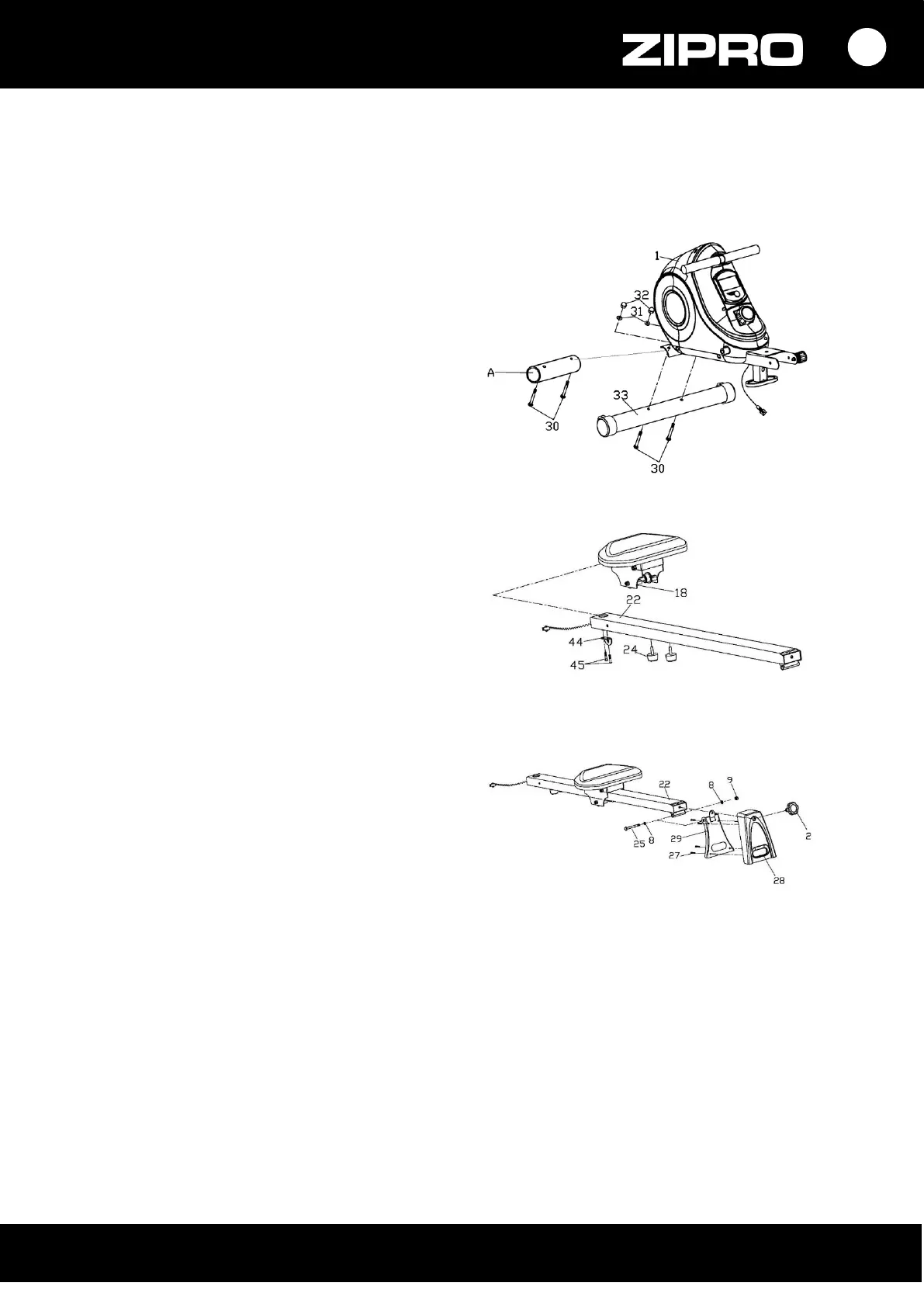

PASO 1.
Quitar el revestimiento de papel y montar el soporte
frontal (33) al cuadro principal (1), con tornillos (30),
arandelas de arco (31) y tuercas (32).
PASO 2.
Quitar topes (24), tirafondos (45) y placa fijadora (44).
Montar el sillín con patín (18) en raíl del patín (22),
enroscar los topes (24) y la placa fijadora con
tirafondos (45).
PASO 3.
Fijar el soporte posterior (29) al raíl del patín (22) con
tornillo hexagonal (25) con arandela plana (8) y tuerca
de nailon (9).
Seguidamente, colocar sobre el soporte posterior (29)
el revestimiento (28) y fijarlo con tirafondos (27).
Enroscar la perilla (2).
