INSTRUCŢIUNI DE MONTAJ
ATENŢIE! Pe durata montajului respectaţi paşii de mai jos şi folosiţi uneltele livrate împreună cu
produsul.
Pregătiţi suficient de mult spaţiu liber pentru a monta aparatul.
Având în vedere masa mare a anumitor piese vă recomandăm ca montajul să fie efectuat în două persoane.

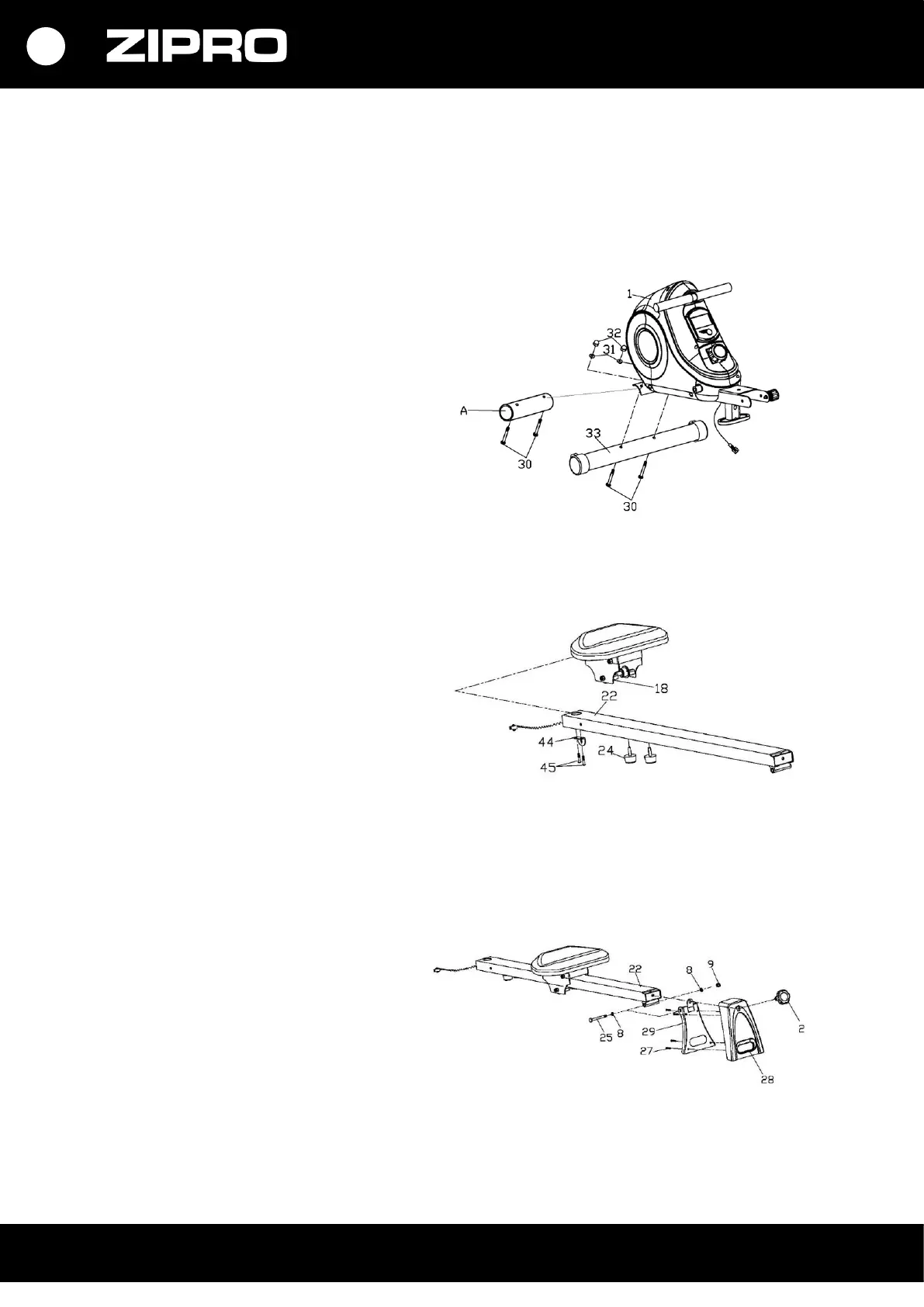

PASUL 1.
Îndepărtați elementul protector de hârtie și
montați baza frontală (33) pe cadrul principal
(1) cu ajutorul șuruburilor (30), șaibelor
arcuite (31) și piulițelor (32).
PASUL 2.
Îndepărtați limitatoarele (24), holț-șuruburile
(45) și placa de fixare (44).
Montați șaua cu dispozitivul de rulare (18) pe
șina dispozitivului de rulare (22) și înșurubați
la loc blocadele (24) și placa de fixare cu
ajutorul holț-șuruburilor (45).
PASUL 3.
Fixați baza din spate (29) pe șina
dispozitivului de rulare (22) cu ajutorul
șurubului hexagonal (25) cu șaibă plată (8) și
piulița de nailon (9).
Apoi pe baza din spate (29) amplasați
elementul protector (28) și strângeți cu
ajutorul holț-șuruburilor (27) și fixați butonul
(2).
