MONTAVIMO INSTRUKCIJA
DĖMESIO! Montavimo metu laikykitės toliau nurodytos eilės tvarkos ir naudokite kartu su įrenginiu
pristatytus įrankius.
Įsitikinkite, ar įrenginio montavimui turite pakankamai vietos.
Kai kurie elementai yra labai sunkūs, todėl rekomenduojame, kad įrenginį montuotų du asmenys.

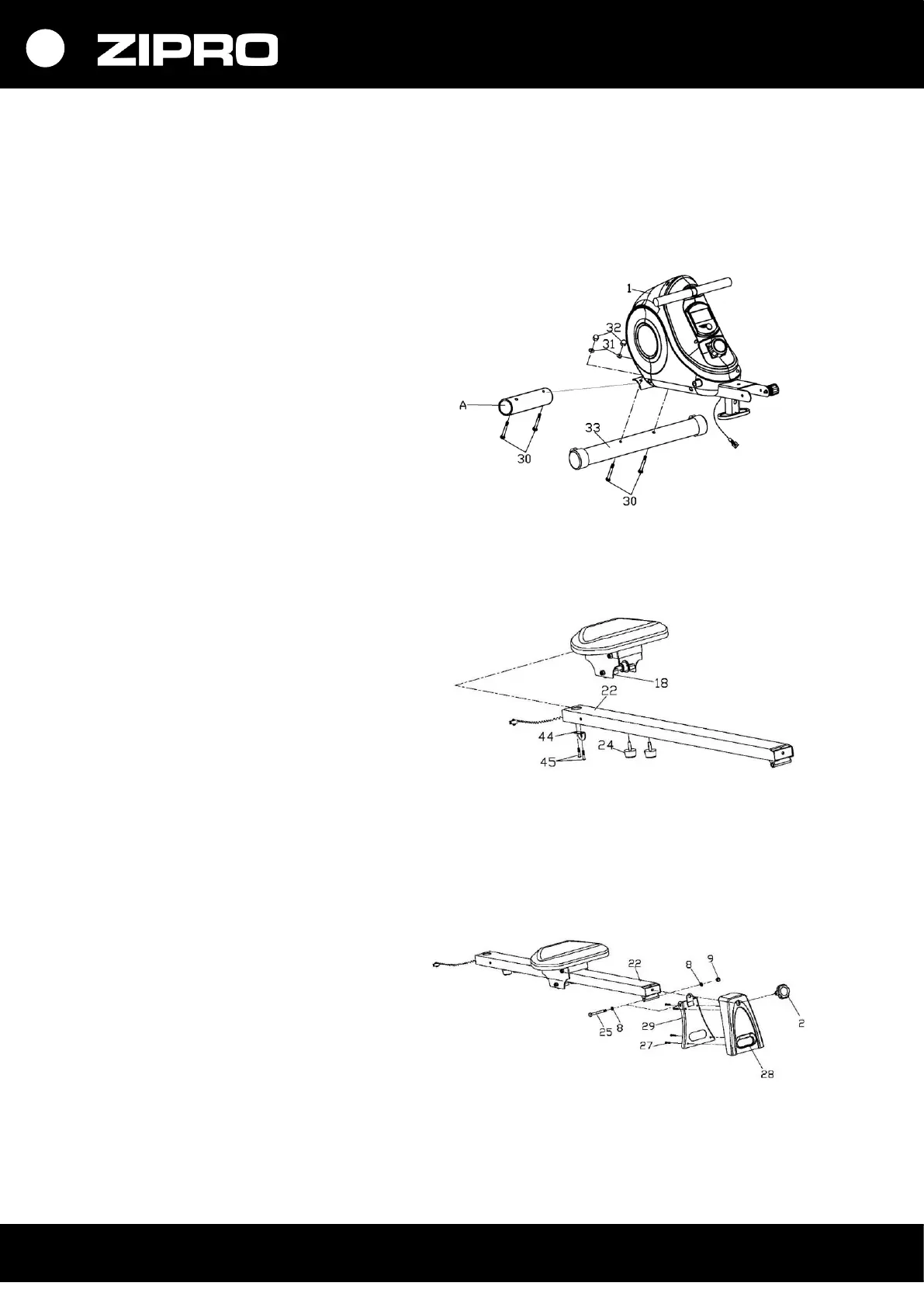

1 ŽINGSNIS.
Nuimkite popierinę apsaugą. Varžtais (30),
banguotomis poveržlėmis (31) ir veržlėmis
(32) prie pagrindinio rėmo (1) pritvirtinkite
priekinį pagrindą (33).
2 ŽINGSNIS.
Nuimkite ribotuvus (24), atsukite sriegius 45)
ir tvirtinančiąją plokštelę (44).
Uždėkite sėdynę su velenu (18) ant stovo (22).
Sriegiais (45) vėl prisukite fiksatorių (24) ir
tvirtinančiąją plokštelę.
3 ŽINGSNIS.
Varžtu su šešiakampe galvute (25), plokščia
poveržle (8) ir nailonine veržle (9) prie stovo
(22) prisukite galinį pagrindą (29).
Tuomet ant galinio pagrindo (29) uždėkite
apsaugą (28) ir prisukite ją sriegiais (27).
Įsukite rankenėlę (2).
