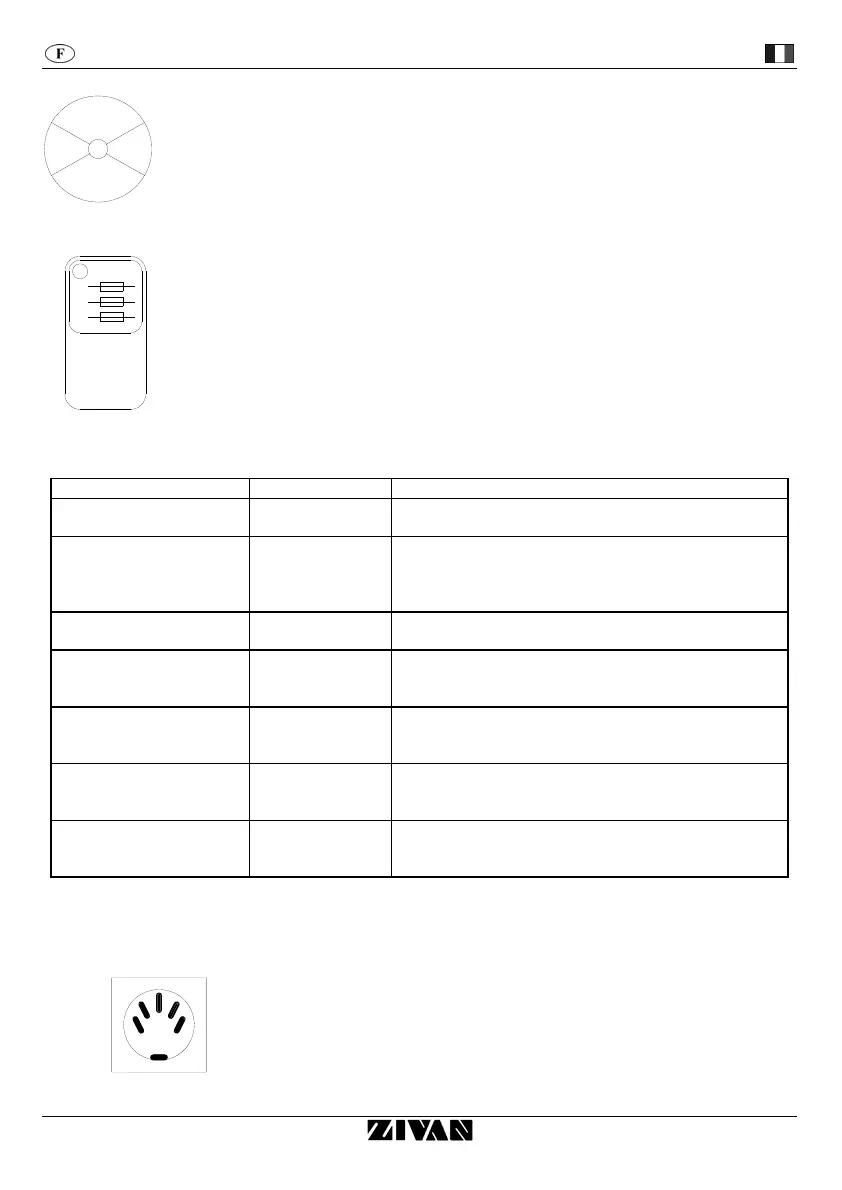

Chargeur de Batterie NG5-7-9 Français
D01274-03 21
Indicateur à LED
La LED ROUGE indique que le chargeur est dans la phase initiale de la charge.
La LED JAUNE indique que la batterie est à 80 % de charge.
La LED VERTE indique que la batterie est à 100 % de charge.
D'autres détails se trouvent dans la description des courbes de charge
Indicateur d'Alarme de Ligne
Cette LED ROUGE s'allume quand il y a une phase manquant sur les forces.
Dans cette situation le chargeur de batterie ne fonctionnera pas et l'indicateur de
niveau de remplissage change en le jaune.
(Contrôler la ligne d'entrée et les fusibles d'entrée).
Alarmes (signalisation acoustique bi ton)
La LED clignotante et une signalisation acoustique bi ton indiquent une situation d'Alarme.
Condition Type d'Alarme Description (action)
Signalisation acoustique
+ ROUGE clignotante
Présence batterie Batterie non raccordée ou non conforme (vérifier le
raccordement ou la tension nominale).
Signalisation acoustique
+ JAUNE clignotante
Sonde thermique Sonde thermique déconnectée durant la charge ou en
dehors de la panne de fonctionnement (vérifier son
raccordement et mesurer la température de la
batterie).
Signalisation acoustique
+ VERTE clignotante
Timeout La phase 1 ou 2 a une durée supérieure au maximum
consenti (vérifier la capacité de la batterie).
Signalisation acoustique
+ ROUGE-JAUNE
clignotante
Courant batterie Perte de contrôle du courant de sortie (défaut sur la
logique de contrôle).
Signalisation acoustique
+ ROUGE-VERTE
clignotante
Tension batterie Perte de contrôle de la tension de sortie (batterie
déconnectée ou défaut sur la logique de contrôle).
Signalisation acoustique
+ JAUNE-VERTE
clignotante
Sélection Une configuration pas disponible a été sélectionne
(Vérifier la position du sélecteur.
Signalisation acoustique
+ ROUGE-JAUNE-
VERTE clignotante
Thermique Suréchauffement des semi-conducteurs (vérifier le
fonctionnement du ventilateur).
En présence d'alarme, le chargeur cesse de fournir du courant.
Sonde Thermique et/ou Indicateur Externe
La sonde thermique et/ou l'indicateur externe sont les options qui se raccordent à la prise 5 pôles 180°.
Sauf indications, la compensation de la tension de la batterie en fonction
de la température de la sonde thermique est de -5 mV/°C par élément.
La gamme de contrôle de la sonde thermique va de -20°C à +50°C.
L'indicateur externe reproduit fidèlement l'indicateur à LED monté sur
l'appareil.
D'autres détails se trouvent dans la description de la courbe de charge.
ALARM
LINE
100%
START
80% 80%
