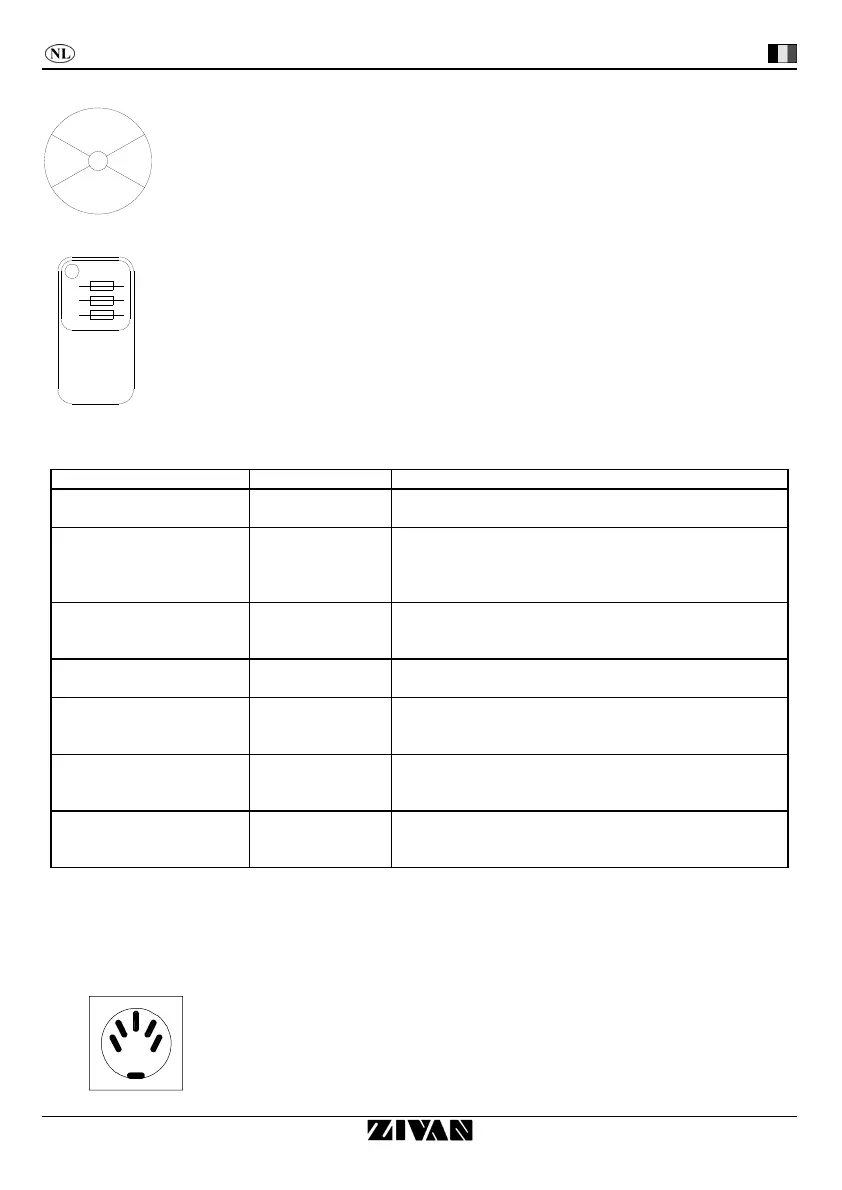

Batterij lader NG5-7-9 Nederlands
D01274-03 45
LED Indicator
RODE LED toont aan dat de batterij in de initiële laadfase zit.
GELE LED toont aan dat de batterij voor 80% geladen is.
GROENE LED toont aan dat de batterij voor 100% geladen is.
Verdere informatie kan gevonden worden bij de beschrijving van de laadcurve
.
Lijnalarmindicator
Deze RODE LED licht op wanneer een fase ontbreekt.
In deze situatie zal de batterijlader niet werken en zal de laadindicator geel worden.
(Controleer voedingskabel en input zekeringen).
Alarm (bitonale verwittiging)
Een bitonale verwittiging en een knipperende LED verwittigen de gebruiker van een alarmsituatie
Status Alarmtype Omschrijving (actie)
Auditieve verwittiging +
ROOD knipperlicht
Batterij
aanwezigheid
Batterij ontkoppeld of niet conform. (Controleer de
verbinding en het nominaal voltage).
Auditieve verwittiging +
GEEL knipperlicht
Thermische
sensor
De thermische sensor werd losgekoppeld tijdens het
herladen of hij is buiten bereik. (Controleer de
verbinding van de sensor en meet de temperatuur
van de batterij).
Auditieve verwittiging +
GROEN knipperlicht
Tijdoverschrijding Fase 1 en/of fase 2 hebben een duur die de max.
toegestane duur overschrijdt (Controleer de capaciteit
van de batterij).
Auditieve verwittiging +
ROOD-GEEL knipperlicht
Batterijstroom Verlies outputstroomcontrole. (Fout van de
controlekaart).
Auditieve verwittiging +
ROOD-GROEN
knipperlicht
Batterijvoltage Verlies outputvoltagecontrole. (Batterij losgekoppeld
of fout van de controlekaart).
Auditieve verwittiging +
GEEL-GROEN
knipperlicht
Selectie Een niet beschikbare configuratie werd geselecteerd
(Controleer de stand van de selectieknop)
Auditieve verwittiging +
ROOD-GEEL-GROEN
knipperlicht
Thermisch Oververhitting van de semiconductoren. (Controleer
de werking van de ventilator).
Wanneer het alarm afgaat, stopt de batterijlader met het leveren van stroom.
Thermische sensor en/of externe indicator
De thermische sensor en/of externe indicator zijn opties die verbonden moeten worden met het 5-polig
contact (180°).
Behalve indien anders vermeld, bedraagt de compensatie van het
batterijvoltage in functie van de temperatuur van de thermische sensor -5mV/°C
voor de batterijcel.
Het controlebereik van de thermische sensor gaat van -20°C tot +50°C.
De externe indicator geeft exact de LED indicator weer die geïnstalleerd is op
de uitrusting.
Verdere informatie kan gevonden worden bij de beschrijving van de laadcurve.
100%
START
80% 80%
ALARM
LIJN
