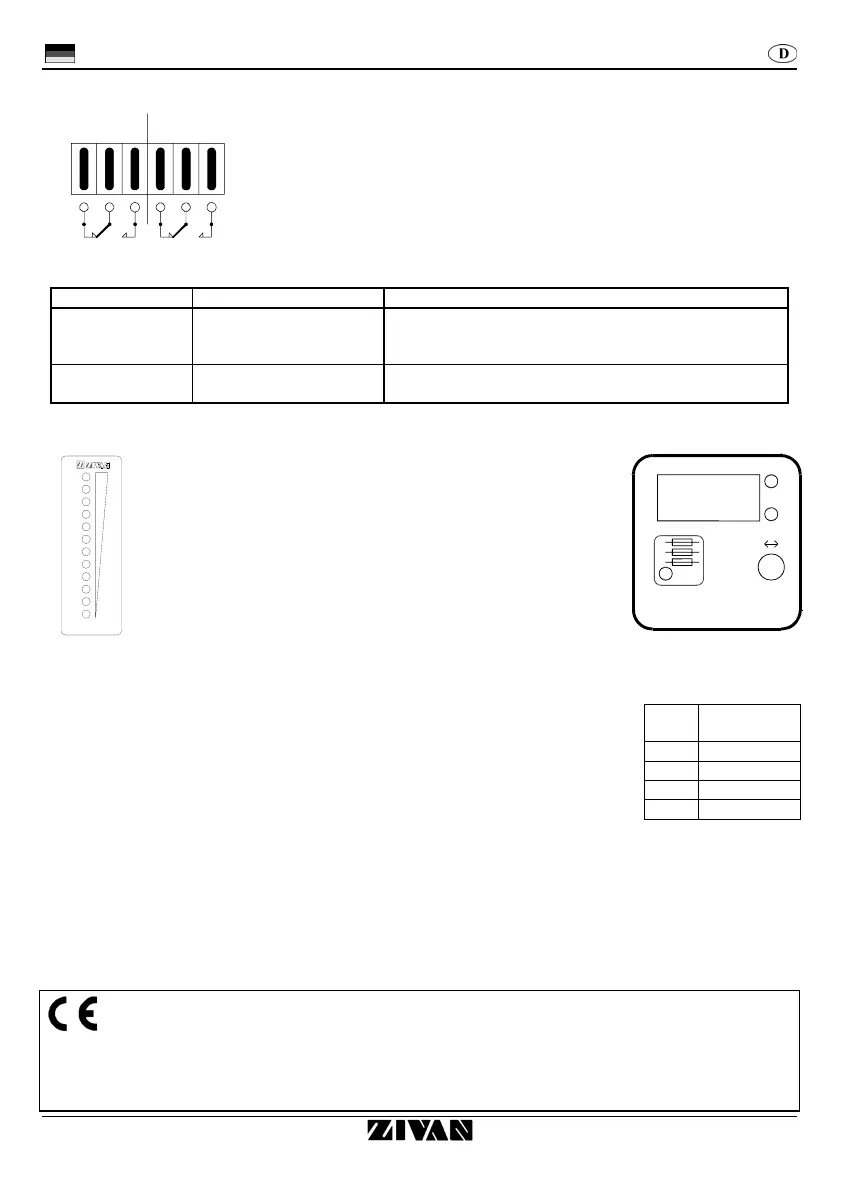

Deutsch Batterie Ladegerät NG5-7-9
30 D01274-03
Hilfskontakte
Technische Daten: Wechsler Kontakte
0,3A 125VAC
0,3A 110VDC
1A 30VDC
Verbinder: Faston 6,3 × 0,8 mm
Soweit nicht anders angegeben entsprechen die Hilfskontakte den folgenden Funktionen:
Bereich Funktion Beschreibung
AUX1 Netzspannung
vorhanden
Wenn das Gerät eingeschaltet wird, wird der Kontakt
NO mit dem gemeinsamen Kontakt C verbunden.
Ohne Netzspannung ist NC mit C verbunden.
AUX2 Ladungsende oder
Erhaltungsladung
Bei Erreichen des Ladeendes (Bzw. Bei Ladern mit
erhaltung) schließt der Kontakt NO mit Kontakt C.
LED Bargraphanzeige und Digitalinstrument
Die LED Bargraphanzeige ist eine Option, die den prozentualen
Anteil des aktuellen Ladestromes vom Maximalwert anzeigt.
Das Digitalinstrument zeigt die Ausgangsspannung an, die in
Volt (V) ausgedrückt wird, und zeigt Ausgangsstrom an, die in
Ampere (A) ausgedrückt wird.
Die entsprechende Maßeinheit der sichtbaren Zahlen wird
durch die LED V oder A angezeigt.
Mittels der MODE-Taste (wenn vorhanden) ist es möglich, das
Signal von A oder V vorzuwählen.
N.B. Das Instrument zeigt vorbei an
-L0, die der Ausgang
spannt, die zum Nennwert der Batterie minderwertig sind.
Batterie
Die Batterie wird durch zwei Größen gekennzeichnet: Spannung und Kapazität.
Spannung:
Jedes Element hat eine nominale Spannung, die von der Art der Batterie abhängt
(egal was Größe). Um Hochspannung zu erreichen, werden viele Elemente in der
Reihe geschalten und so verursachen eine BATTERIE von Elementen. Man teilt
die nominale Spannung der Batterie für die Spannung jedes einzelnen Elements
in der Tabelle um die Zahl von den Elementen zu errechnen:
Kapazität:
Es ist die Quantität der elektrischen Aufladung, die Batterien an einen externen Stromkreis liefern
können, bevor die Spannung unter den abschließenden Begrenzungswert sich verringert. Um Kapazität
zu errechnen multiplizieren Sie der Intensität des Entladungsstroms I, ausgedrückt in Ampere (A), mit
dem Abbauzeit t, die in Stunden (H) ausgedrückt wird: C = I x t.
Die Zugkraftbatteriekapazität bezieht normalerweise auf dem Entladungssystem von 5h: C5 = I x 5h.
Die Kapazitätswerte, die durch die Ladegeräte neugeladen werden können, können in der Beschreibung
der Aufladenkurve gefunden werden (dieser Wert ist in den Kurven anwesend, die fähig sind, alle
Kapazität aufzuladen):
:
Diese Vorrichtung ist in Übereinstimmung mit den
Niederspannungregelungsrichtlinien 73/23/CEE und EMC-Richtlinie
89/336/CEE und ihre weiteren Änderungen.
NOCNCNO
C
NC
UX2
UX1
Typ
Nominal
Spannung
Pb 2 V/cell
NiCd 1,2 V/cell
NiMH 1,2 V/cell
NiZn 1,714 V/cell
A
MODE
LARM
LINE
CURRENT
50%
100%
