Italiano Carica batteria NG5-7-9
6 D01274-03

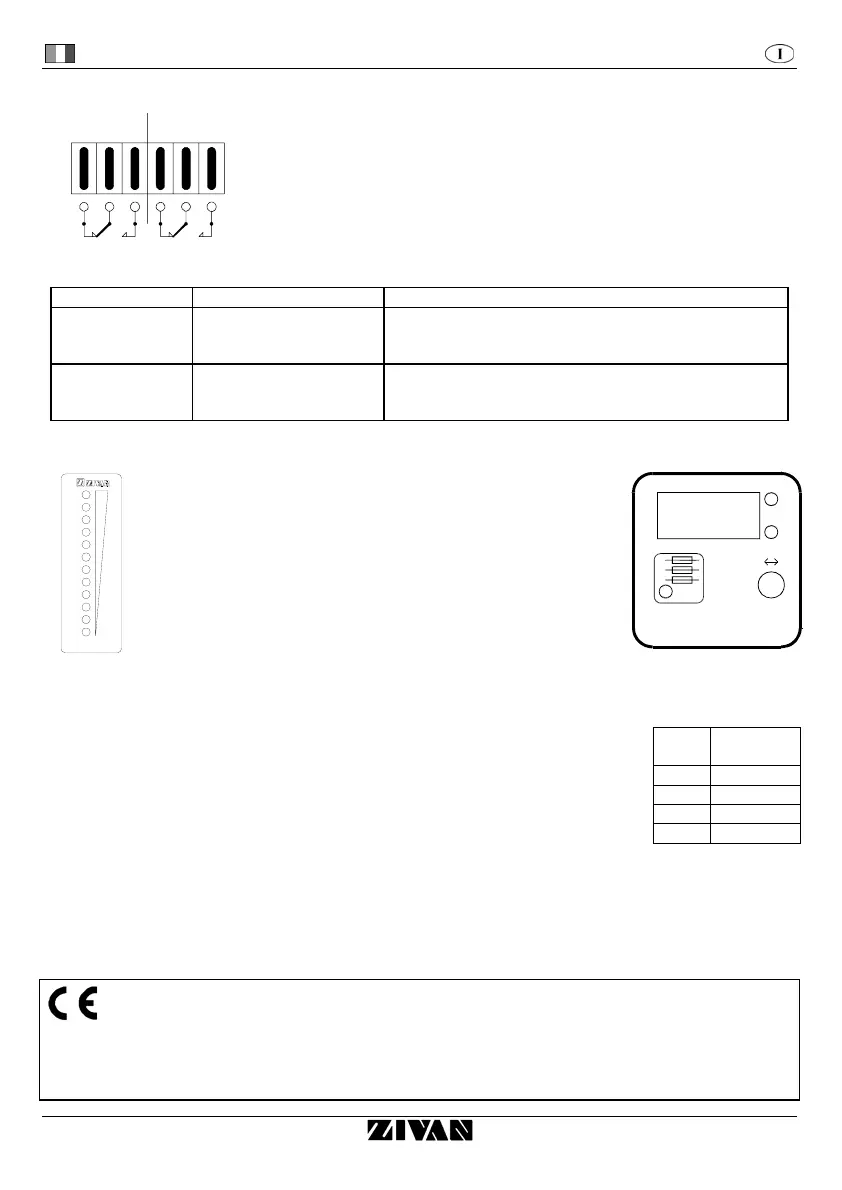

Contatti Ausiliari
Dati Tecnici: contatti in scambio
0,3A 125VAC
0,3A 110VDC
1A 30VDC
Connettore: faston 6,3 × 0,8 mm
Salvo diversa indicazione, i contatti ausiliari svolgono le seguenti funzioni:
Sezione Funzione Descrizione
AUX1 Presenza Rete All’accensione dell’apparecchiatura, il contatto
Normalmente Aperto (NO) si CHIUDE e il contatto
Normalmente Chiuso (NC) si APRE.
AUX2 Carica Terminata o Fase
Tampone
Al raggiungimento della Fase Stop o della Fase No
Stop, il contatto Normalmente Aperto (NO) si CHIUDE
e il contatto Normalmente Chiuso (NC) si APRE.
Barra a LED e Strumento Digitale
La Barra a LED è un Optional che dà un’indicazione
percentuale della corrente d’uscita rispetto al suo valore
massimo (valore di targa).
Lo Strumento Digitale indica la tensione di uscita espressa in
Volt (V) e la corrente di uscita espressa in Ampère (A).
La grandezza visualizzata è individuata dall'accensione del LED
dell'unità di misura corrispondente.
Attraverso il pulsante MODE (se presente), è possibile
selezionare la grandezza da visualizzare.
N.B. Lo strumento indica con
-L0 le tensioni di uscita inferiori
al valore nominale della batteria.
Batteria
Una batteria viene caratterizzata da due grandezze: tensione e capacità.
Tensione:
Ogni elemento ha una tensione nominale che dipende dal tipo di batteria
(indipendentemente dalle sue dimensioni). Per avere tensioni superiori si collegano
in serie più elementi venendo così a costituire una “BATTERIA” di elementi.
Il numero di elementi si calcola dividendo la tensione nominale della batteria per la
tensione del singolo elemento riportata in tabella:
Capacità:
È la quantità di carica elettrica che le batterie possono fornire a un circuito esterno prima che la tensione
scenda al di sotto del valore limite finale e si ottiene moltiplicando l’intensità della corrente di scarica I
espressa in ampere (A) per il tempo di scarica t espresso in ore (h): C = I × t.
La capacità delle batterie per trazione viene normalmente riferita al regime di scarica di 5h: C5 = I × 5h.
I valori delle capacità che possono essere caricate dal caricabatteria si trovano nella descrizione della
Curva di Carica (tale valore viene omesso nelle curve che possono caricare qualunque capacità).
:
Questa apparecchiatura è conforme ai requisiti della Direttiva Bassa
Tensione 73/23/CEE e della Direttiva EMC 89/336/CEE e loro
successive modificazioni.
NOCNCNO
C
NC
UX2
UX1
Tipo
Tensione
nominale
Pb 2 V/el
NiCd 1,2 V/el
NiMH 1,2 V/el
NiZn 1,714 V/el
A
MODE
LARM
LINE
CURRENT
50%
100%
