FRANÇAIS
Zodiac
®
DC33 Aspirateur de Piscine
|
Guide du Propriétaire

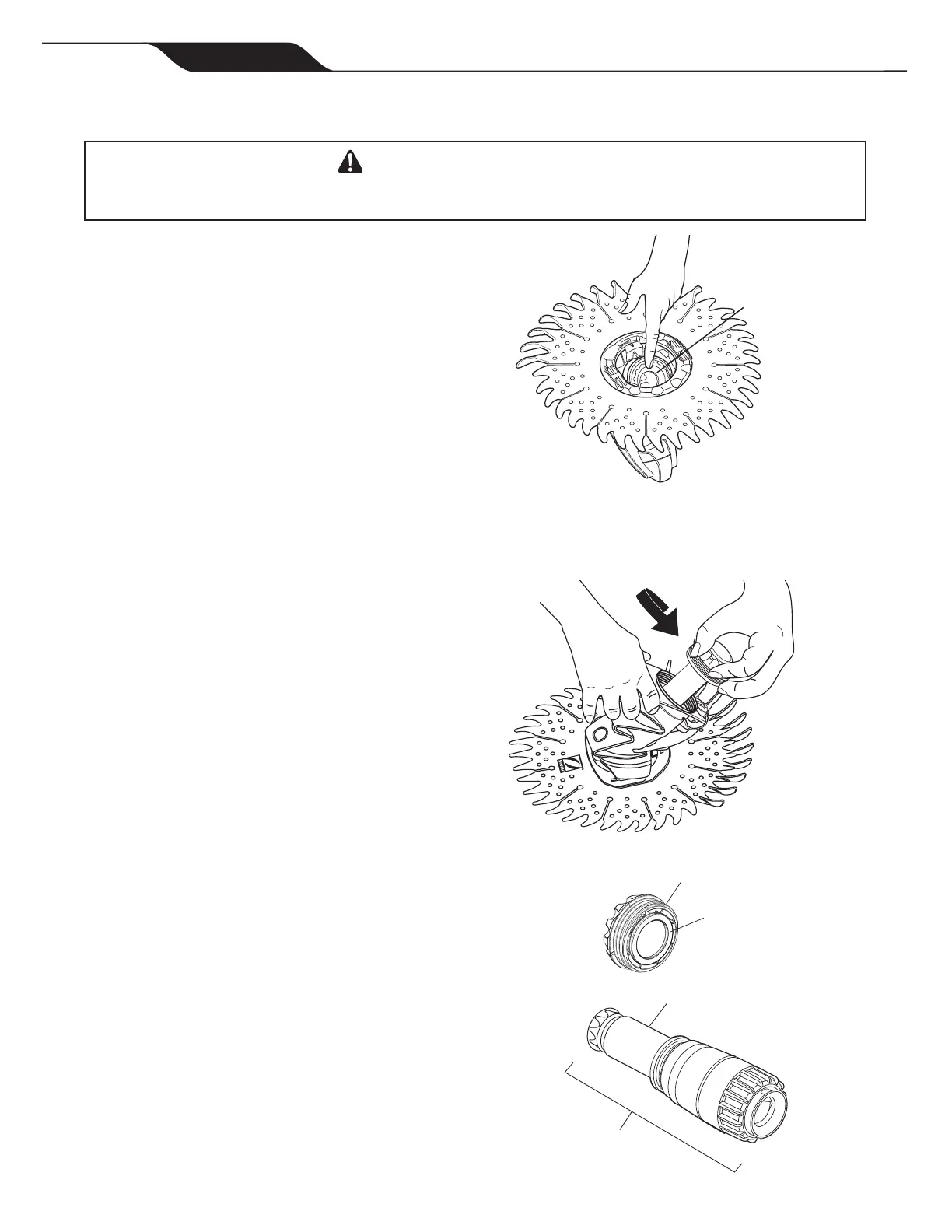

Diaphragme
Figure 1
Nettoyage du diaphragme
AVERTISSEMENT
Pour éviter les blessures graves, fermez la pompe d'aspiration du nettoyeur avant d'effectuer cette étape.
Si le nettoyeur s'arrête, arrêtez la pompe d'aspiration
et sortez le nettoyeur de l'eau, puis vérifiez le
diaphragme afin de voir s'il est obstrué.
1. Mettez le nettoyeur sur le côté (Voir la Figure 1).
2. Examinez le diaphragme et dégagez les débris
ou les occlusions.
S’il n’est pas obstrué, examinez le diaphragme
pour la présence d'usure ou de dommage.
Pour enlever le diaphragme :
1. Dévissez l'écrou manuel (voir la Figure 2) et
l'enlevez du tuyau d'extension extérieur. La
rondelle de butée est destinée à rester avec
l'écrou manuel comme une unité singulaire.
Mettez de côté l'écrou manuel et la rondelle de
butée supérieure. (Voir la Figure 3).
2. Retirez la cassette (Figure 4) du boîtier.
Figure 2
Figure 4
Tuyau d’extension extérieur
Moteur
Figure 3
Écrou manuel
Rondelle de butee
supérieure
