Zoning ZEBRA - Botones E Indicadores (Fig. 3); Utilización

Manual del usuario
4 Manual del usuario V 12/17
E Botones e indicadores (fig. 3)

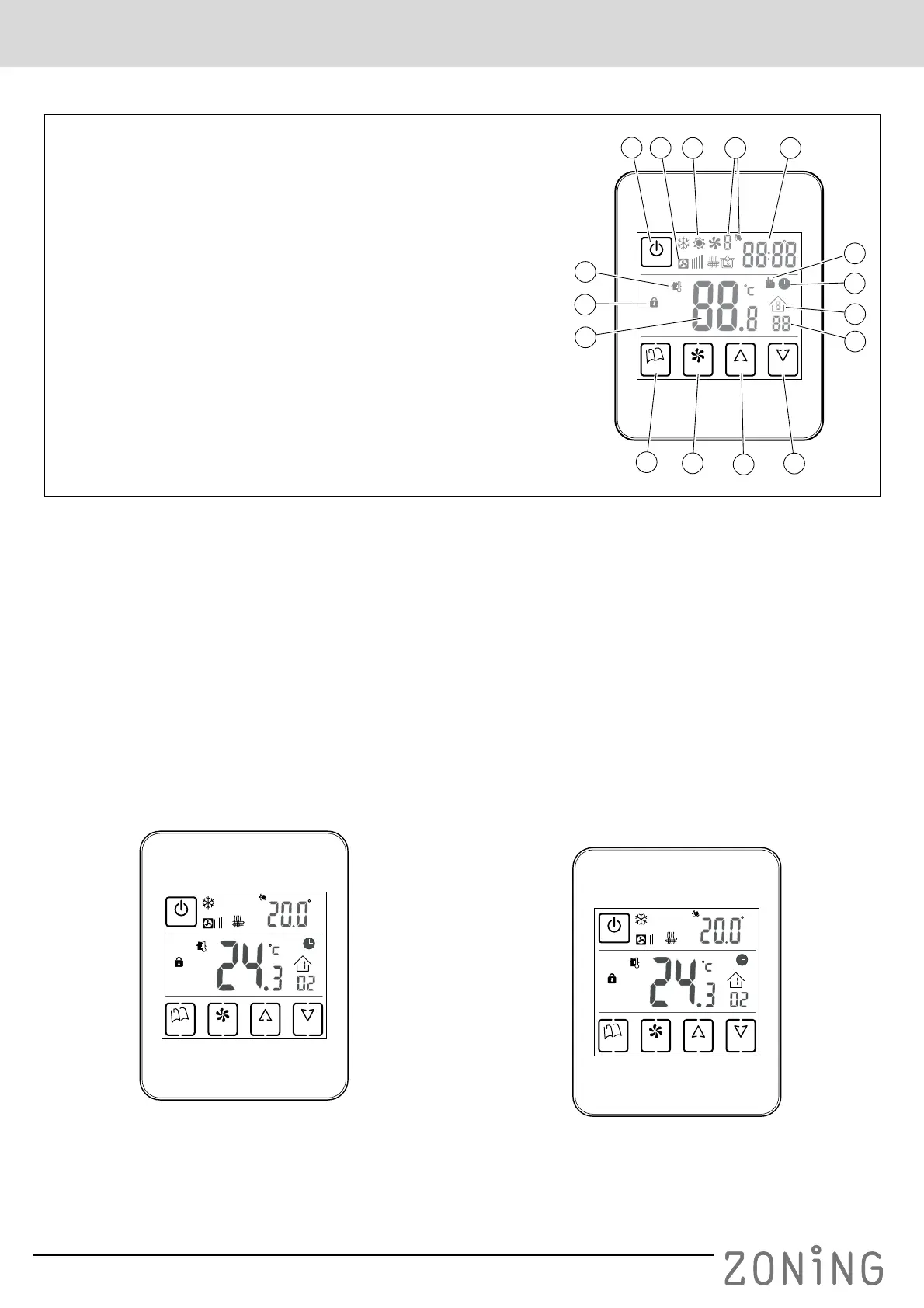

Fig. 3 Botones e indicadores cronotermostato ZEBRA
F Utilización
Configuración
Antes de utilizar el termostato ZEBRA, debe haber sido
configurado por un instalador acreditado, tal como se
explica al final de este manual.
Encender el sistema
El encendido del sistema de zonificación sólo puede
hacerse mediante el termostato MASTER, que
normalmente está instalado en el recinto más concurrido:
1 Pulse el botón “POWER”.
2 Seleccione el modo de funcionamiento pulsando
consecutivamente el botón “MODE”. El modo de
funcionamiento se muestra mediante los indicadores de
la parte superior.
3 Seleccione la velocidad del ventilador pulsando el botón
“FAN”. El correspondiente indicador mostrará la
velocidad seleccionada mediante barras (lenta, media,
rápida).
4 Seleccione la temperatura de consigna mediante los
botones “UP” y “DOWN”. La temperatura de consigna
se indica en la parte superior derecha.
Climatizar las zonas
Realice los siguientes pasos en el termostato de cada
zona:
1 Pulse el botón “POWER” para encender el termostato
de esa zona.
2 Seleccione la temperatura de consigna de esa zona
(botones “UP” / “DOWN”).
POWER
UP DOWNFANMODE
ID
1
5
6
8
9
10
11
12
13
14
15
16
7
3
2
4
1 Botón “POWER” de encendido y apagado
2 Indicador de la velocidad del ventilador
3 Indicadores de modo de funcionamiento (frío, calor, ventilador, suelo
refrescante, suelo radiante, deshumidificador)
4 Indicadores del día de la semana y temperatura de consigna
5 Display mostrando alternativamente la hora y la temperatura de consigna
6 Indicador de ajuste manual de temperatura
7 Indicador de ajuste de temperartura según programación semanal
8 Indicador del tramo horario
9 Indicador de zona
10 Indicador de temperatura ambiente
11 Indicador de bloqueo de teclado
12 Display de temperatura ambiente
13 Botón “MODE” de selección de modo de funcionamiento (frío/ calor/
ventilador/ deshumidificador/ suelo refrescante/ suelo radiante)
14 Botón “FAN” de selección de velocidad del ventilador
15 Botón “UP” para subir la temperatura de consigna
16 Botón “DOWN” para bajar la temperatura de consigna
POWER
UP DOWNFANMODE
ID
Fig. 4
POWER
UP DOWNFANMODE
ID
Fig. 5
