Zotac ZBOX MAGNUS ONE

19
FRA

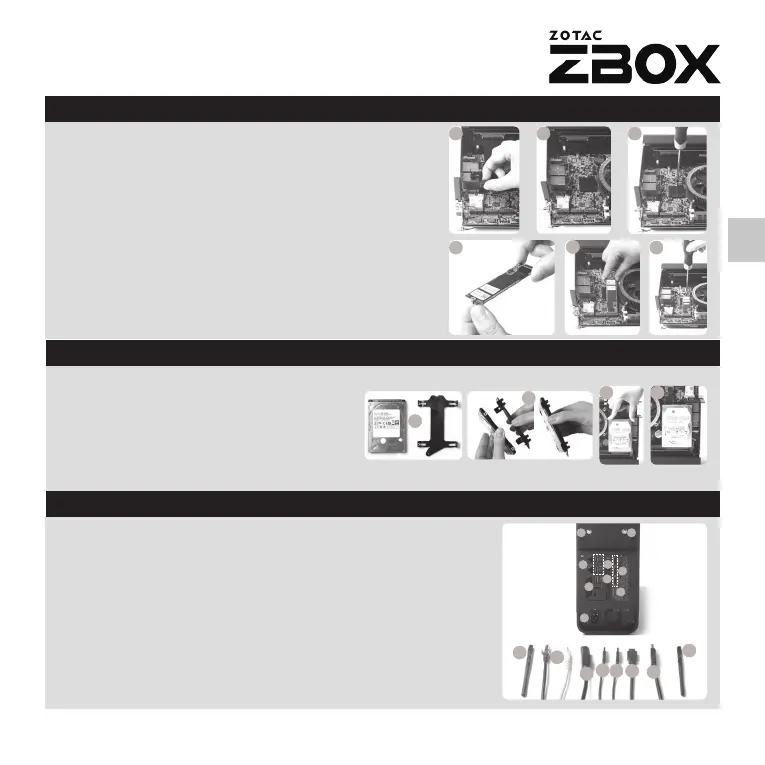

INSTALLATION D’UN MODULE SSD M.2
1. Retirez la vis de fixation du support du disque dur.
2. Retirez le support du disque dur.
3. Trouvez la fente de M.2 SSD et retirez la vis du boulon
de fixation.
4. Fixez la vis sur le module M.2 SSD.
5. Insérez le module M.2 SSD dans le logement avec un
angle de 45 degrés.
6. Enfoncez doucement le module M.2 SSD, et remettez
la vis.
CONFIGURATION DE VOTRE ZOTAC ZBOX
1. Connectez les antennes pour le WiFi
2. Connectez aux réseaux domestiques
3. Connectez les appareils USB 3.1
4. Connectez les appareils USB 3.0
5. Connectez les écrans HDMI
6. Connectez les écrans DP
7. Connectez le câble d’alimentation
8. Allumez le système
INSTALLATION DE DISQUES DURS/SSD
1. Trouvez le disque dur SATA/SSD de 2,5
pouces et le support de disque dur.
2. Installez le disque dur/SSD dans le sup-
port du disque dur.
3. Insérez le support du disque dur dans le
logement SATA.
4. Revissez la vis papillon.
1 2 3
4
5
6
1
2
3
4
1
1
2
1
2
3
4
5
6
5
3
5
6
1
7
7
4
