Zotac ZBOX MAGNUS ONE

44

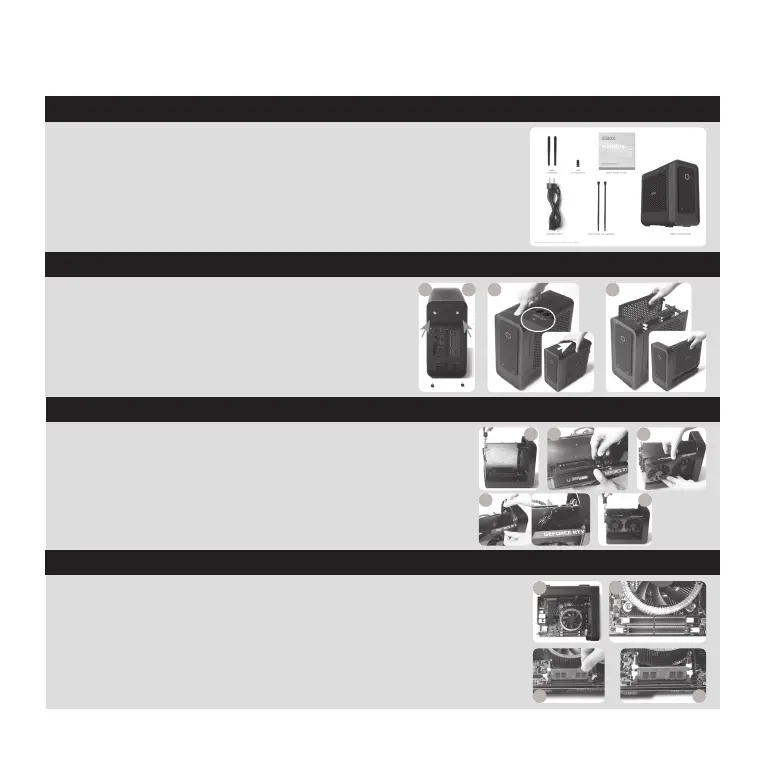

Руководство по установке
коМЛектаЦИЯ
настРоЙка ваШеГо ZOTAC ZBOX
установка ГРаФИЧескоЙ каРтЫ (допоЛнИтеЛЬно)
• 1 х ZOTAC ZBOX
• 1 х Шнур питания
• 2 х Нейлоновая стяжка кабелей (дополнительно)
• 1 х Гарантийный талон
• 1 х Руководство пользователя (дополнительно)
• 1 х USB флэш диск с драйверами Windows
• 2 х Антенны
1. Установите ZOTAC ZBOX на ровной поверхности.
2. Найдите два винта с накатанной головкой и
снимите их.
3. Нажмите на стрелку на верхней крышке и снимите
верхнюю крышку ZOTAC ZBOX в направлении
стрелки.
4. Поднимите и снимите две боковые крышки.
1. Выверните винт из кронштейна печатной платы.
2. Подключите кабели к видеокарте.
3. Вставьте видеокарту в слот.
4. Привяжите кабели к небольшому кронштейну
нейлоновой стяжкой.
5. Установите винт, фиксирующий видеокарту.
установка МодуЛеЙ паМЯтИ
1. Положите ZOTAC ZBOX на ровную поверхность лицевой
стороной вверх.
2. Аккуратно переведите фиксаторы памяти в открытое
положение.
3. Вставьте модуль памяти SO-DIMM в свободный слот.
4. Аккуратно надавите на модуль памяти SO-DIMM до тех
пор, пока фиксаторы не вернутся в первоначальное
положение.
1 2 3
4 5
1 2
3 4
1 2 3 4
