22
gyors útmutató

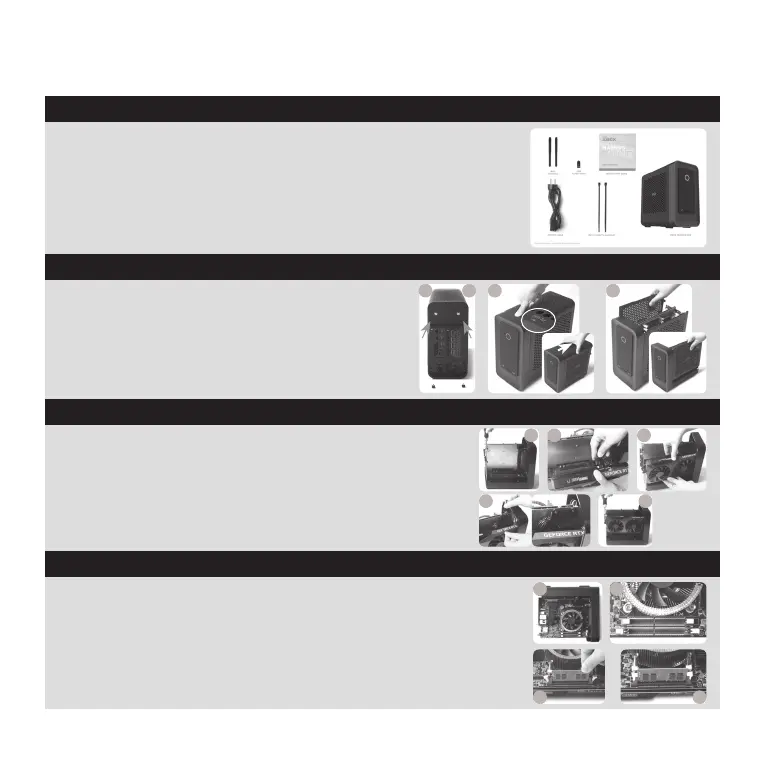

A CSOMAG TARTALMA
A ZOTAC ZBOX TESTRESZABÁSA
VIDEOKÁRTYA BESZERELÉSE (OPCIONÁLIS)
• 1 x ZOTAC ZBOX
• 1 x Tápkábel
• 2 x Nejlon kábelkötöző (opcionális)
• 1 x Garanciakártya
• 1 x Felhasználói útmutató (opcionális)
• 1 x USB flash-meghajtó Windows-illesztőprogramokkal
• 2 xAntenna
1. Fektesse a ZOTAC ZBOX eszközt egy sík felületre.
2. Keresse meg, majd távolítsa el a két csavart.
3. Nyomja le a felső fedélen lévő nyilat, majd a nyíl
irányába tolva, távolítsa el a felső fedelet a ZOTAC
ZBOX eszközről.
4. Tolja fel, és távolítsa el a két oldalsó fedelet.
1. Távolítsa el a csavart a NYÁK-lap tartókeretéből.
2. Csatlakoztassa a kábeleket a videokártyához.
3. Illessze be a videokártyát a nyílásba.
4. Rögzítse a kábeleket a kisméretű konzolhoz a nejlon
kábelkötözővel.
5. A csavar segítségével rögzítse a videokártyát.
MEMÓRIAMODULOK BESZERELÉSE
1. Fektesse el a ZOTAC ZBOX eszközt egy sima felületre
oly módon, hogy a jobb oldala felfelé nézzen.
2. Óvatosan nyomja le a rögzítőkapcsokat, hogy nyitott
helyzetbe kerüljenek.
3. Helyezze be a SO-SIMM modult a bővítőhelybe.
4. Óvatosan nyomja le a SO-DIMM memóriamodult, amíg
a rögzítőkapcsok a helyére rögzítik.
1 2 3
4 5
1 2
3 4
1 2 3 4
