54

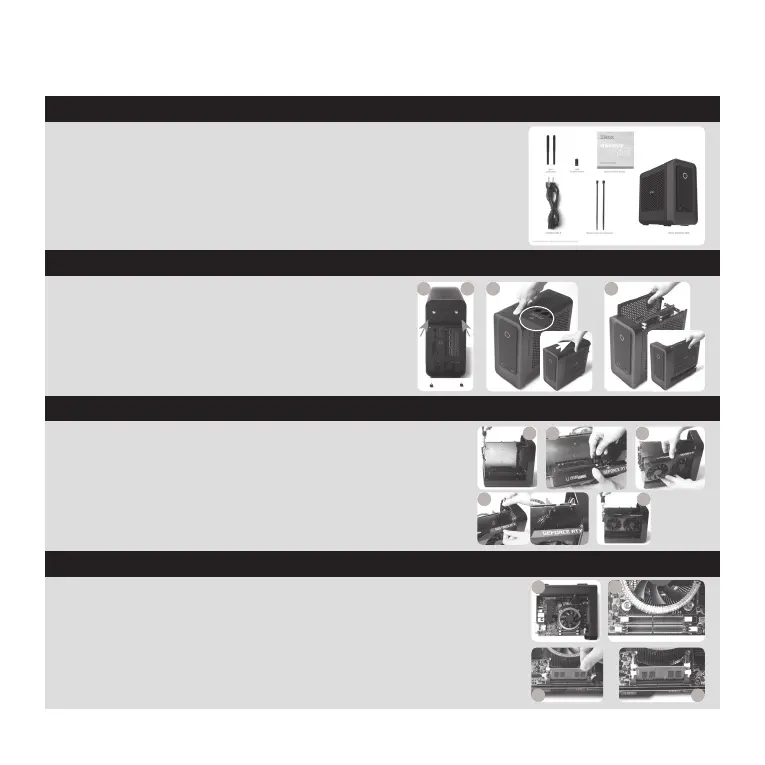

посібнИк зі ШвИдкоГо встановЛеннЯ
до коМпЛекту вХодЯтЬ
настРоЮваннЯ ZOTAC ZBOX
інстаЛЯЦіЯ ГРаФіЧноЇ каРтИ (еЛеМент додатковоЇ коМпЛектаЦіЇ)
• 1 x ZOTAC ZBOX
• 1 x шнур живлення
• 2 x нейлонові зав’язки для кабелю (елемент додаткової комплектації)
• 1 x гарантійний талон
• 1 х посібник користувача (елемент додаткової комплектації)
• 1 x флеш-пам’ять USB з драйверами Windows
• 2 x антена
1. Покладіть ZOTAC ZBOX на рівну поверхню.
2. Знайдіть і зніміть два гвинти-«баранці».
3. Натисніть на стрілку на верхній кришці та
зніміть верхню кришку ZOTAC ZBOX у напрямку,
вказаному стрілкою.
4. Натисніть вгору і зніміть дві бічні кришки.
1. Зніміть гвинт з кронштейну друкованої плати.
2. Підключіть кабелі до графічної карти.
3. Вставте графічну карту до отвору.
4. Прив’яжіть кабелі до маленького кронштейну
нейлоновими зав’язками для кабелю.
5. Встановіть гвинт, що прикріплює графічну карту.
встановЛеннЯ МодуЛів паМ’Яті
1. Покладіть ZOTAC ZBOX на рівну поверхню правим боком
вгору.
2. Акуратно натисніть на фіксатори пам’яті, щоб відкрити їх.
3. Вставте модуль пам’яті SO-DIMM в гніздо.
4. Акуратно притисніть модуль пам’яті SO-DIMM вниз у
гніздо, поки фіксатори не закріпляться на місці.
1 2 3
4 5
1 2
3 4
1 2 3 4
