3M ELITE SERIES - Precauciones de Seguridad

28
Uso del producto: Todas las declaraciones, la información técnica y las recomendaciones contenidas en este documento se basan en pruebas o experiencia que,
en opinión de 3M, son confiables. No obstante, muchos factores que están fuera del control de 3M pueden afectar el uso y el desempeño de los productos 3M
en una aplicación particular, entre las que se incluyen las condiciones bajo las que se use el producto 3M, así como las condiciones climáticas y ambientales en
las que se espera que opere el producto. Puesto que estos factores son exclusivamente del conocimiento del usuario y están bajo su control, es esencial que el
usuario evalúe el producto 3M para determinar si es idóneo para un fin en particular y para el método de aplicación del usuario.
Garantía y recurso limitado: 3Mgarantizaesteproductocontradefectosdefabricaciónymaterialesbajocondicionesdeoperaciónnormalesporun(1)añoa
partirdelafechadecompra.3MNOEXTIENDENINGUNAOTRAGARANTÍA,EXPLÍCITAOIMPLÍCITA,INCLUYENDO,DEMANERAENUNCIATIVAMASNOLIMITATIVA,
CUALQUIERGARANTÍAIMPLÍCITADECOMERCIABILIDADOIDONEIDADPARAUNFINPARTICULAR,ASÍCOMOCUALQUIERGARANTÍAIMPLÍCITADERIVADADE
TRANSACCIONES, PRÁCTICAS O USOS DEL RAMO. El usuario es responsable de determinar si la herramienta 3M es adecuada para un uso particular y para
la aplicación deseada por el propio usuario. Para tener derecho a la cobertura de la garantía, el usuario debe operar la herramienta de acuerdo con todas las
instrucciones de operación, precauciones de seguridad y otros procesos aplicables señalados en el manual de operación. 3M no tendrá obligación alguna de
reparar o reemplazar cualquier herramienta o parte que falle debido a desgaste normal, mantenimiento inapropiado, limpieza inadecuada, falta de lubricación,
ambiente de operación inadecuado, servicios públicos inapropiados, error o mal uso por parte del operador, alteración o modificación, mal manejo, falta de
cuidado razonable, o debido a cualquier causa accidental. Si una herramienta o parte de la misma resulta defectuosa durante este periodo de garantía, el recurso
exclusive para usted y la única obligación de 3M consistirá en la reparación o el reemplazo de la herramienta o el reembolso del precio de compra, a
elección de 3M.
Presentación de un Reclamo de Garantía: Contáctese con su vendedor al presentar un reclamo de garantía de acuerdo con las restricciones arriba
enumeradas. Por favor, tenga en cuenta que todos los reclamos de garantía están sujetos a la aprobación del fabricante. Asegúrese de guardar su comprobante
de compra en un lugar seguro. El mismo deberá ser presentado al entablar una demanda por reclamo de garantía, dentro del año contado a partir de la fecha de
compra.Paraobtenermásayuda,llameal1-800-362-3550.
Reparación del Producto después que la Garantía Haya Caducado:
La reparación de las herramientas Abrasivas Motorizadas de 3M no amparadas por la garantía puede obtenerse a través de 3M o de un Representante Autorizado
por 3M para la Reparación de Herramientas. Contáctese con el Distribuidor de Herramientas Abrasivas Motorizadas de 3M para obtener detalles o llame al
1-800-362-3550.
3
Abrasive Systems Division
3M Center
St.Paul,MN55144-1000
www.3M.com/abrasives
© 3M 2013.
3M, Hookit y Stikit son marcas de fábrica de 3M.
Precauciones de Seguridad
1. Lea todas las instrucciones antes de usar esta herramienta. Todos los
operadores deben estar completamente capacitados sobre su uso y estar
familiarizados con estas reglas de seguridad.
2. La herramienta de RPM debe chequearse con regularidad para asegurar
una velocidad de funcionamiento correcta.
3. Asegúrese de que la herramienta esté desconectada de la fuente de
suministro de aire.
4. Al usar esta herramienta use siempre el equipo de seguridad requerido.
5. Cuando lije/pulimente, siempre arranque la herramienta sobre la pieza de
trabajo. Esto evitará el escopleado debido a la excesiva velocidad de la
almohadilladepulimentado.Detengaelujodeairedelaherramientaa
medida que la retira de la pieza de trabajo.
6. Siempre retire el suministro de aire de la herramienta antes de colocar,
ajustar o retirar le abrasive.
7. Siempre permanezca de pie con un agarre y una base firmes y preste
atención a la reacción de torque que desarrolla la herramienta.
8. Use solamente refacciones aprobadas por 3M.
9. Asegúrese siempre de que el material que se vaya a trabajar esté
asegurado firmemente, para evitar movimientos.
10. Revise regularmente la manguera y las conexiones en busca de señales
dedesgaste.Nosostengalaherramientaporlamanguera;tengasiempre
cuidado de que la herramienta no empiece a funcionar al transportarla
cuando esté conectada a la fuente de suministro de aire.
11. El polvo puede ser altamente combustible. Mantenga el área de trabajo limpia.
12. Si la herramienta recibe servicio o es reconstruida verifique que no se
exceda el valor máximo de rpm y que no haya vibración excesiva.
13. No exceda la presión de aire máxima recomendada. Use el equipo de
seguridad que se recomienda.
14. Antes de instalar cualquier accesorio de lijado o lustre, revise siempre que
la velocidad de funcionamiento máxima marcada sea igual o superior a la
velocidad considerada para esta herramienta.
15. La herramienta no cuenta con aislamiento eléctrico. No la use cuando
exista la posibilidad de contacto con conductores eléctricos vivos, tuberías
de gas y/o tuberías de agua.
16. Esta herramienta no está protegida contra los riesgos inherentes a operaciones
de corte y nunca deben acoplarse productos de corte a esta herramienta.
17. Tenga cuidado para evitar que las partes móviles de la herramienta
puedan atrapar prendas de vestir, corbatas, pelo, trapos de limpieza u
objetos colgantes sueltos. En caso de que algún objeto quede atrapado,
interrumpa inmediatamente el suministro de aire para evitar el contacto
con las partes móviles de la herramienta.
18. Mantenga las manos fuera de la almohadilla giratoria cuando esté en
funcionamiento.
19. Si parece haber fallas en el funcionamiento de la herramienta, interrumpa su
uso inmediatamente y tome medidas para que reciba servicio o sea reparada.
20. En caso de cualquier interrupción en la presión, suelte inmediatamente
lamanijadearranque;nointenteusarnuevamentelaherramientasino
hasta que la interrupción haya sido corregida.
21. Cuando la herramienta no esté en uso, almacénela en un ambiente seco y
limpio, libre de desechos de materiales.
22. Use la herramienta en un área de trabajo bien iluminada.
23. Recicle la herramienta o disponga de ella conforme a los reglamentos
locales, estatales y federales.
24. Cuando realice tareas de mantenimiento, tenga cuidado de no exponerse
a ninguna sustancia peligrosa que pueda haberse depositado en la
herramienta como resultado del trabajo. Lea también las advertencias
relacionadas con la exposición al polvo.

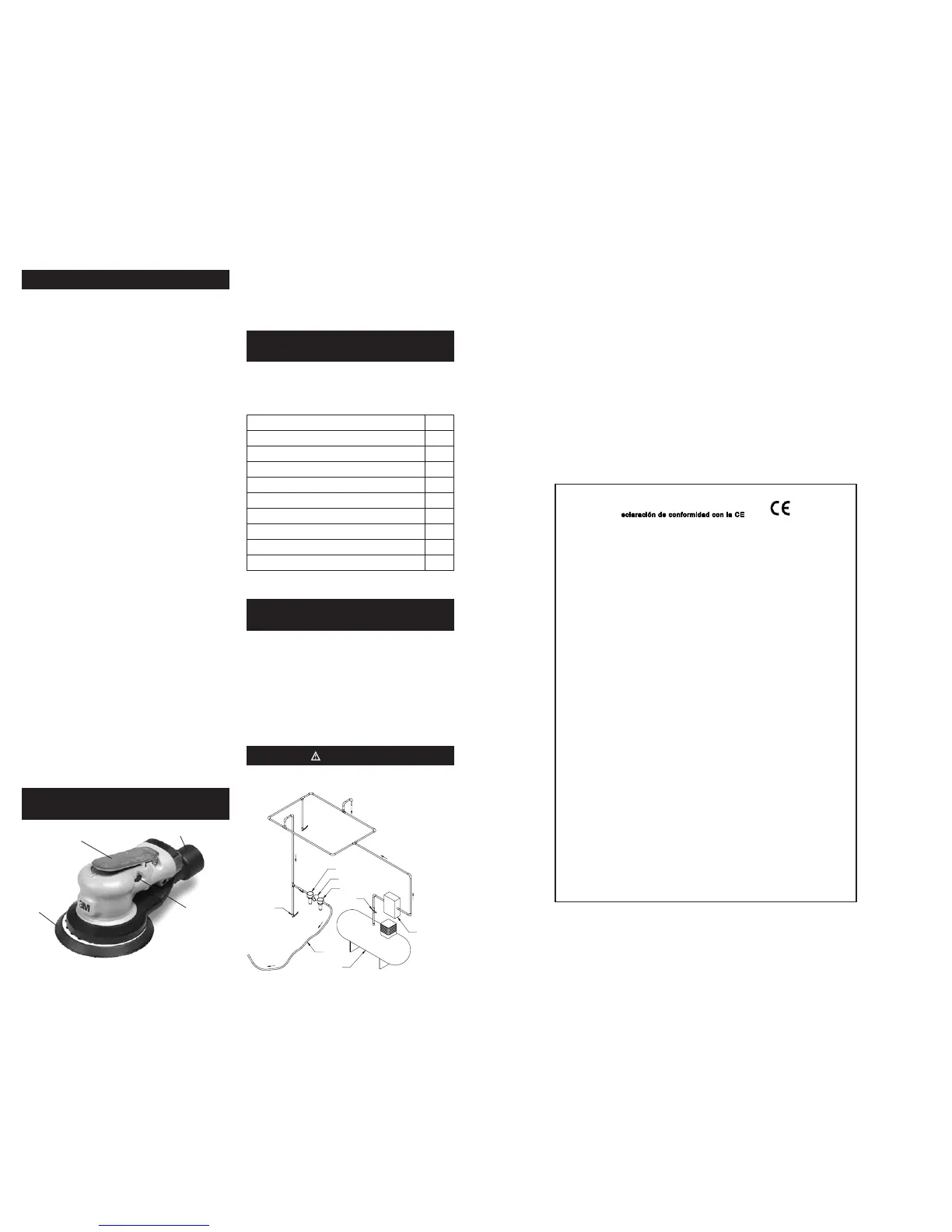

Descripción de funciones y configuración
y pruebas
Almohadilla
Palanca de activación
Accesorio fijo para el
escape del polvo
Control de
velocidad
CONFIGURACIÓNYPRUEBADELAVELOCIDADDELAHERRAMIENTA:
1. Asegúrese de que la palanca de activación no esté accionada.
2. Conecte la línea de aire ajustado.
3. Accione la palanca de activación y mueva el control de velocidad para
establecer la velocidad deseada.
4. Utilice un tacómetro vibratorio para verificar la velocidad.
5. Compruebe la velocidad periódicamente.
Accesorios recomendados:
Almohadillas 3M™
Las Almohadillas para Discos de 3M son ideales para usar con la Lijadora de
3M. Las almohadillas están fabricadas con materiales industriales de primera
calidad con uretano moldeado, y su durabilidad y fabricación precisa las
convierten en el complemento ideal para el óptimo rendimiento de la lijadora
3M. Consulte la tabla sobre Configuración/Especificaciones del Producto para
conocer la almohadilla de repuesto correcta para cada modelo en particular.
Descripción Número
de Pieza
DiscodeBajoPerlde127mm(5pulg.)deStikit™de3M™,
sin aspiradora
20351
DiscodeBajoPerlde127mm(pulg.)deHookit™de3M™,
sin aspiradora
20352
DiscodeBajoPerlparalaLimpiezadelLijadode127mm
(5pulg.)deHookit™de3M™,conaspiradora
20353
DiscodeBajoPerlde150mm(6pulg.)deStikit™de3M™,
sin aspiradora
20354
DiscodeBajoPerlde150mm(6pulg.)deHookit™de3M™,
sin aspiradora
20355
DiscodeBajoPerlparalaLimpiezadelLijadode152mm
(6pulg.)deHookit™,conaspiradora
20356
AlmohadillaparaDiscodeBajoPerl,LibredePolvo,Stikit™de
127mm(5pulg.),conaspiración
20442
AlmohadillaparaDiscodeBajoPerl,LibredePolvo,Stikit™de
152mm(6pulg.),conaspiración
20454
Disco-861deBajoPerlparalaLimpiezadelLijadode127mm
(5pulgadas)deHookit™de3M™,conaspiradora
20465
Para conocer los accesorios complementarios, consulte el catálogo
61-5002-8098-9deaccesoriosASD3Mparamejorarelrendimientoyel
catálogo61-5002-8097-1deEngineeredMetalworkingSolutions.
Cómo colocar correctamente una
almohadilla en la lijadora orbital aleatoria
1. Desconecte la línea de aire de la lijadora.
2. Extraiga la almohadilla para disco antigua de la lijadora insertando la llave
de tuercas suministrada con la herramienta, entre la cubierta de goma y
la almohadilla para disco. Utilice la llave para asegurar el vástago de la
lijadora mientras gira la almohadilla de respaldo en sentido contrario a las
agujas del reloj.
3. Después de retirar la antigua almohadilla para discos de la lijadora,
inspeccione la porción roscada del husillo para asegurarse de que las
roscas estén libres de residuos y daños.
4. Asegúrese de que la arandela fenólica esté en su lugar alrededor del eje
roscado de la nueva almohadilla para disco.
5. Asegure el husillo de la lijadora con la llave y ajuste la nueva almohadilla
para discos de manera segura a la herramienta
ADVERTENCIA
Si la almohadilla no se ajustara correctamente, el eje roscado podría
romperse y dañar la herramienta y la pieza de trabajo, lo cual podría causar
lesiones al operador o a las personas que se encuentren alrededor.
Sistema de tubería de lazo cerrado
Inclinado en la dirección del flujo de aire
Tubería de drenado
Válvula de bola
Hacia la estación
de herramientas
Filtro de aire
Válvula de
drenado
Regulador de presión
Aceitera
Válvula
de bola
Válvula de
bola
Flujo de aire
Secador de aire
Compresor de
aire y tanque
Manguera
Hacia cople en
o cerca de
la herramienta
Figura 1
Nombre de los fabricantes: División de sistemas abrasivos de 3M
Dirección de los fabricantes: 3M Center, Building 223-6N-02
St Paul, MN USA 55144
Por este medio declaramos bajo nuestra única responsabilidad que el mecanismo se describe a
continuación cumple con los requisitos esenciales aplicables de salud y seguridad de la Directiva
de Máquinas 2006/42/CE, junto con todas las enmiendas hasta la fecha.
Descripciones: Lijadoras orbitales aleatorias 3M™, serie Elite, 127 mm x 150 mm (5 pulg. x 6 pulg.),
Pad
de diámetro, 12,000 OPM; modelos sin aspiración, con aspiración central o con
autogenerador de vacío
Números de modelo: 28495, 28497. 28498. 28499. 28500, 28501, 28502, 28504, 28506, 28507, 28508,
28509, 28510, 28512, 28514, 28515, 28516, 28517, 28560, 28561, 28562, 28563,
28582, 28583, 28701, 28702, 28703, 28704, 28708
Rango de números de serie: 0010001 – 3659999, en los 3 últimos dígitos representan la unidad secuencial
fabricados en la fecha especificada
en los primeros 4 dígitos.
Se han consultado o bien se han cumplido, total o parcialmente, las siguientes normas, por ser
aplicables:
EN ISO 12100:2010
Seguridad de las máquinas. Principios generales de diseño. Evaluación de
riesgos y reducción de riesgos
EN ISO 11148-8:2011
Herramientas motorizadas no eléctricas, de mano – Requerimientos de
seguridad – Parte 8: Lijadoras y pulidoras
EN ISO 28927-3:2009
Herramientas motorizadas portátiles de mano. Métodos de prueba para
evaluar la emisión de la vibración. Parte 3. Pulidoras y lijadoras orbitales,
aleatorias y rotatorias
EN ISO 15744:2008
Herramientas motorizadas no eléctricas, de mano. Código para la
medición de ruidos. Método de ingeniería (grado 2)
Nombre completo de la persona responsable.
Stefan A. Babirad Cargo: Director Técnico
Firma: …………………… Fecha: …………………………….
St. Paul, Minnesota, USA
Nombre completo y dirección de la persona responsable de armar el expediente técnico dentro de
la comunidad:
Mr. Claus Geiger - Operaciones de Marketing de la División de Sistemas de abrasivos, 3M
Deutschland GmbH, Carl-Schurz-Strasse 1, D-41453 Neuss, Germany
