A-iPower AP5000 - Instalar la Pata de Apoyo; Instale el Conjunto de Manija

Página 09

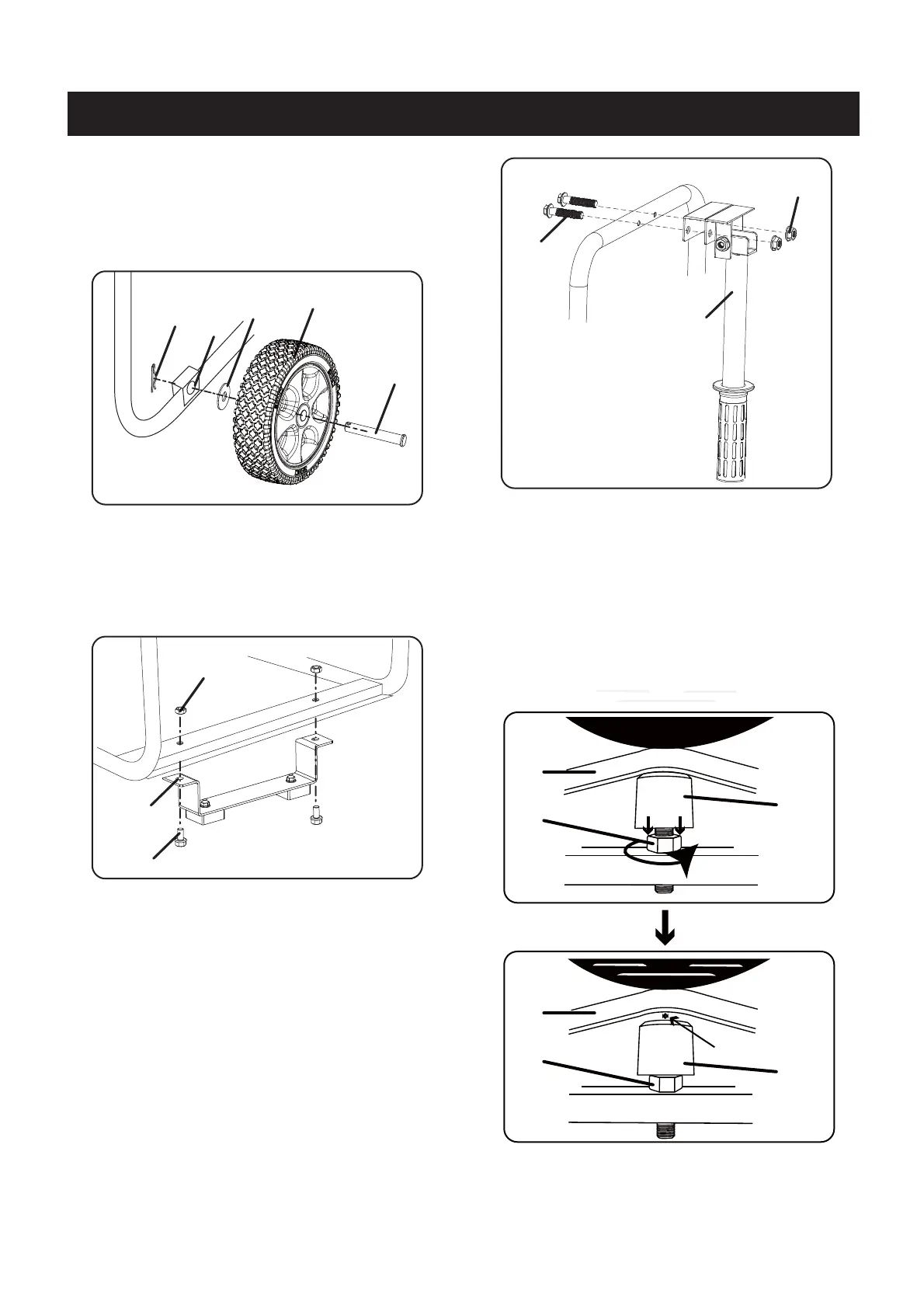

MONTAJE
IMPORTANTE: Antes de operar el generador, se debe
ajustar el asiento amortiguador (N) para haber
espacio libre. Afloje la tuerca de bloqueo (L) y ajuste
el asiento amortiguador (N) para que haya un espacio
de aprox. 3-4 mm entre la parte superior del asiento y
la parte inferior del soporte del alternador (M).
Finalizado el ajuste, vuelva a apretar la tuerca de
bloqueo.
3-4mm
3 - Deslice el pasador del eje (A) a través de la rueda
(B), la arandela plana (C) y el orificio del eje del
bastidor del generador (D).
4 - Fije todos con la clavija (E). Repita la operación
en el lado opuesto.
Instalar la Pata de Apoyo
5 - Inserte los pernos (F) a través de la pata de apoyo
(G) y los orificios en el bastidor del generador como
se muestra.
6 - Apriete los pernos (F) y las tuercas (H) al bastidor.
7 - Desatornille los tornillos (I) y las tuercas (K) del
mango.
8 - Inserte los pernos (I) a través del mango (J) y
agujeros en el bastidor del generador como se
muestra.
9 - Apretar tornillos (I) y tuercas (K).
M
N
L
M
N
L
G
F
H
Instale el conjunto de manija
I
J
K
A
B
C
D
E
