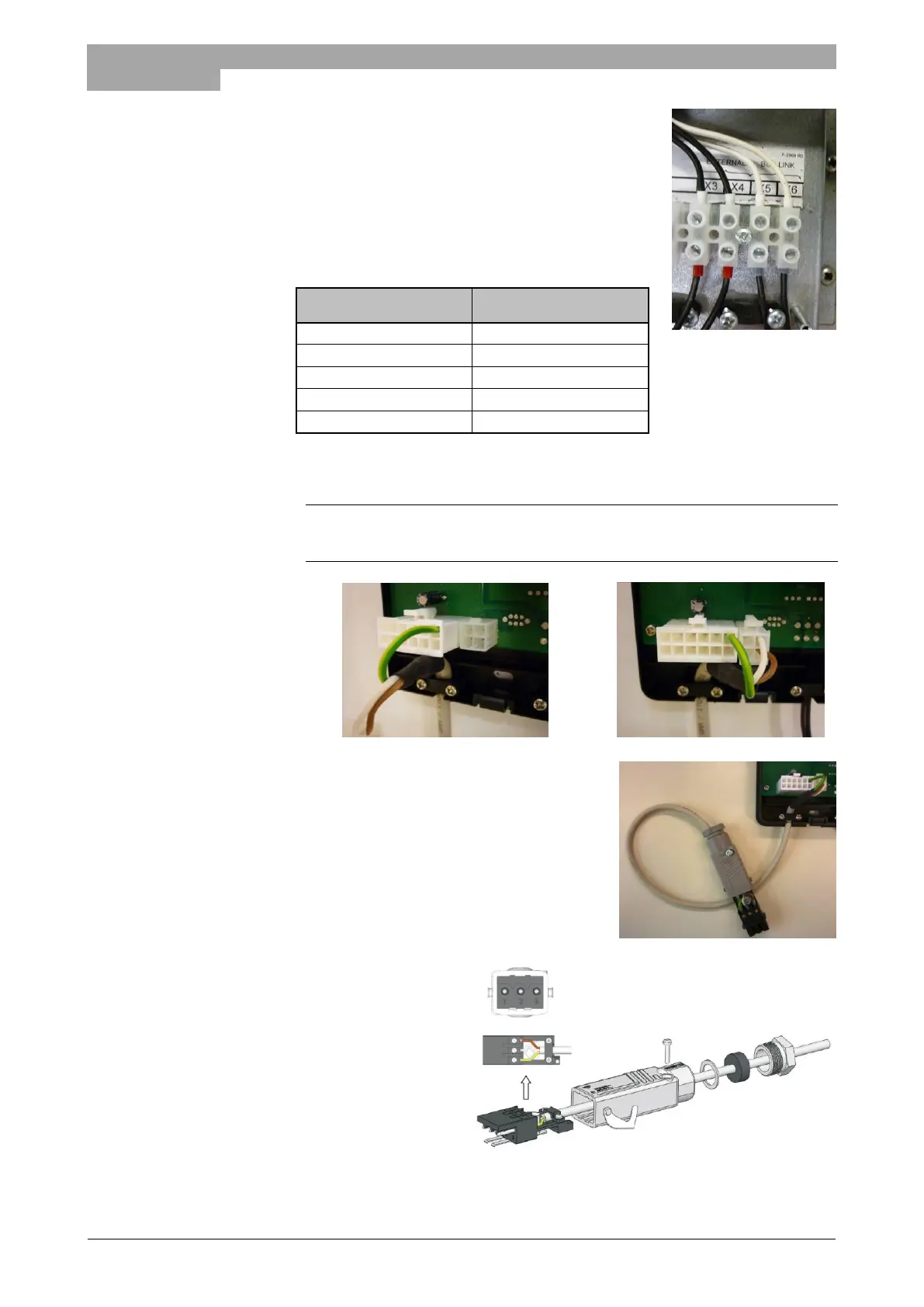

4. Voor een Cyclone BFC wordt de kabel aangesloten op
de BUS link aansluitingen (X5 en X6) geheel rechts op
de elektrische aansluitbox van het warmwatertoestel.
Het is mogelijk om zelf een andere communicatiekabel
te selecteren voor de communicatie tussen de BMS
Interface en het toestel, dan wel zonnebesturing. De
maximale lengte van de kabel is wel afhankelijk van de
diameter van de kabel, zie tabel:
5. Sluit de communicatiekabel voor de Modbus-verbinding, via de trekontlasting, aan de
op de twee connectoren aan de onderzijde van de BMS Interface.
LET OP:
Sluit eerst de twaalfpolige connector aan met de aardedraad, daarna pas de
vierpolige connector.
6. Verbind de Modbus communicatie-kabel
vervolgens op de gewenste manier met het
gebouwbeheer-systeem. Gebruik hiervoor de
met de BMS Interface meegeleverde connector
om de twee kabels aan elkaar te verbinden.
7. Sluit de kabel naar het
gebouwbeheersysteem
aan op de
meegeleverde
contrastekker. Voer de
kabel eerst door de
trekontlaster van de
contrastekker. Deze
drie aderige kabel (2
aders + aarde) is
overigens niet
meegeleverd. Let bij
het aansluiten van de aders op de juiste volgorde.
1 = bruin Modbus 1 - Tx+
2 = wit Modbus 1 - Tx-
3 = geel/groen Aarde
