Mode d’emploi - BMS Interface
2 Montage et installation
2.1 Introduction
2.2 Montage de la BMSI
2.3 Installation de la
BMSI
Trois câbles sont fournis avec la BMSI :
- Câble d'alimentation
- Câble de communication à la commande (solaire) du chauffe-eau
- Câble de communication pour connecter la BMSI au système de gestion d'immeuble
(Modbus)
La BMSI doit être montée de la sorte :
1. Retirez le cache de la BMSI.
2. Montez le côté arrière de la BMSI au mur avec les prises murales.
La BMSI doit être installée de la sorte :

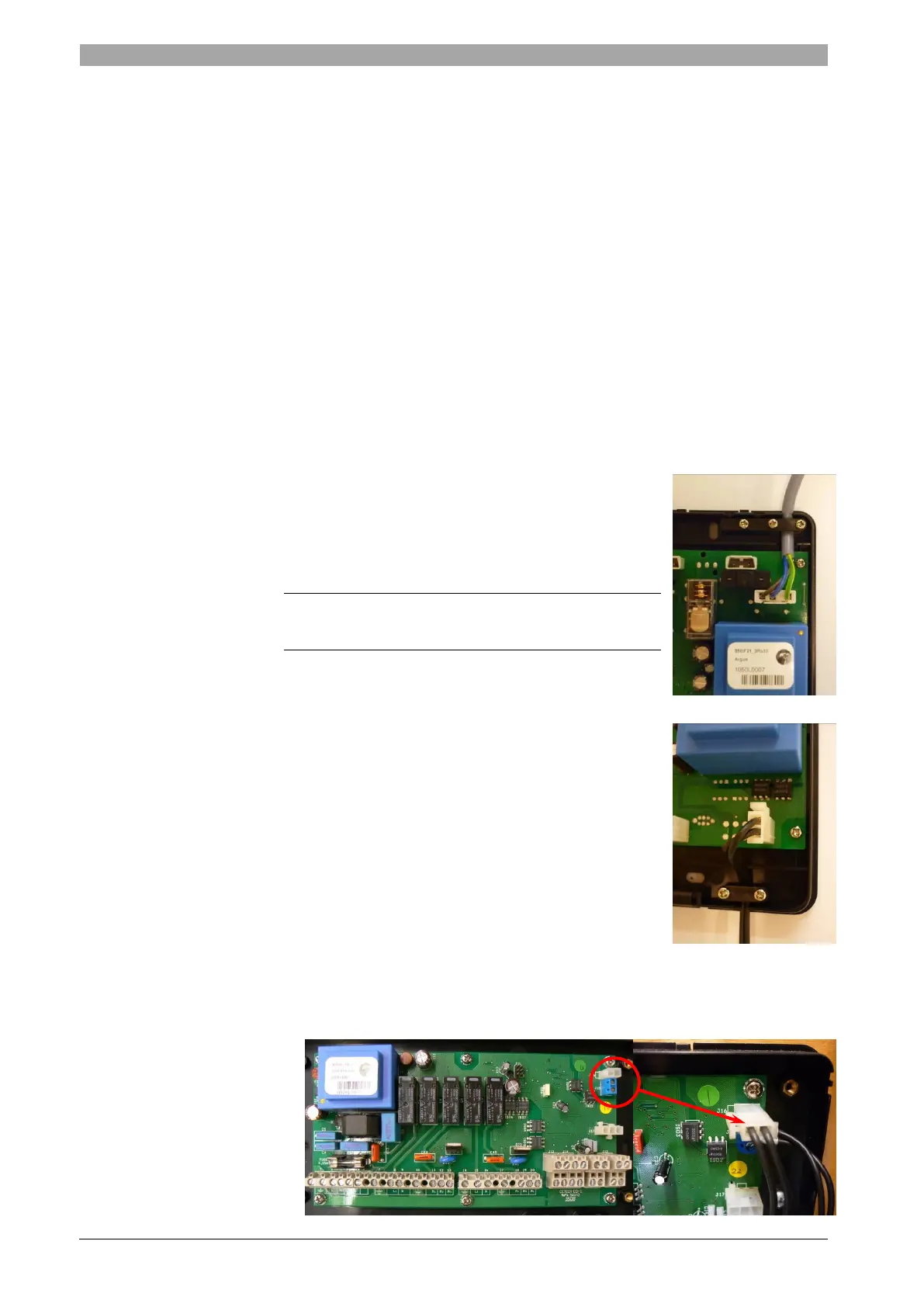

1. Connectez le câble d'alimentation via la décharge de
traction au connecteur trois voies sur le côté supérieur
droit de la BMSI. Connectez l'autre côté du câble au
secteur avec un isolateur bipolaire.
ATTENTION:
Ne mettez pas le système sous tension tant que les
connexions électriques ne sont pas exécutées.
2. Connectez le câble de communication au chauffe-eau
via la décharge de traction au connecteur deux voies sur
le côté inférieur droit de la BMSI.
3. En cas de système solaire SGE ou SGS, connectez ce câble de communication au
connecteur deux voies bleu sur le côté supérieur droit de la commande solaire,
fournie avec le chauffe-eau.
