A.O. Smith BMS Interface User Manual

Instructie handleiding - BMS Interface
11
2 Monteren en aansluiten
2.1 Inleiding
2.2 BMS Interface
monteren
2.3 BMS Interface
aansluiten
Bij de BMS Interface worden drie kabels meegeleverd:
- voedingskabel
- communicatiekabel naar de (zonne)besturing van het warmwatertoestel
- communicatiekabel voor aansluiting op het gebouwbeheersysteem (Modbus)
De BMS Interface wordt als volgt gemonteerd:
1. Verwijder het deksel van de BMS Interface.
2. Monteer de achterkant van de BMS Interface op de muur.

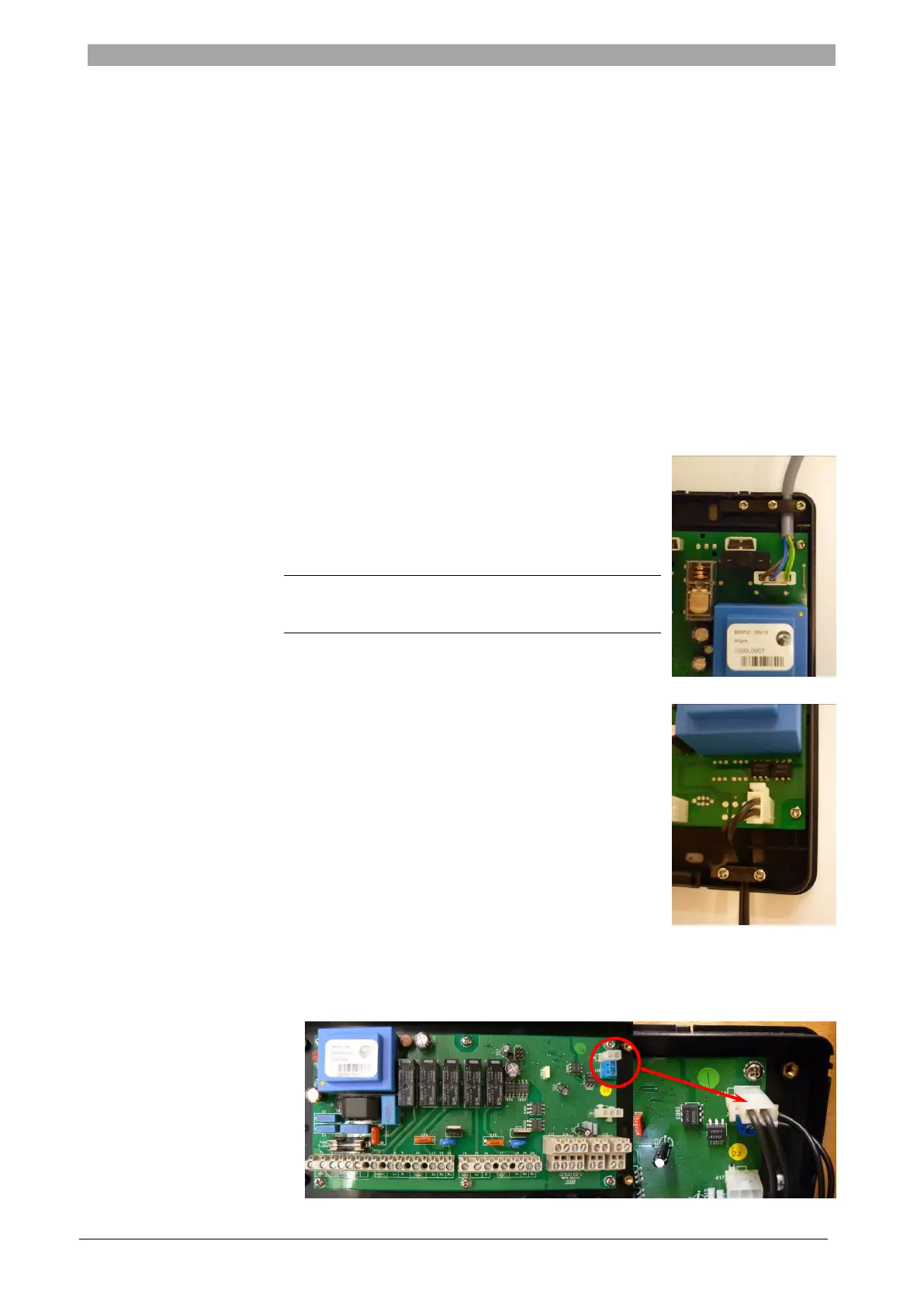

De BMS Interface wordt als volgt aangesloten:
1. Sluit de voedingskabel, via de trekontlasting, aan op de
driepolige connector aan de rechter bovenzijde van de
BMS Interface (zie figuur 1). Sluit de andere kant aan op
het stroomnet via een dubbelpolige werkschakelaar.
LET OP
Schakel pas de netspanning in als alle elektrische
aansluitingen gemaakt zijn.
2. Sluit de communicatiekabel naar het warmwatertoestel,
via de trekontlasting, aan op de tweepolige connector
aan de rechter onderzijde van de BMS Interface.
3. In het geval van een SGE of SGS zonnesysteem, sluit de communicatiekabel
vervolgens aan op de blauwe tweepolige connector aan de rechter bovenzijde van
de bij het warmwatertoestel meegeleverde zonnebesturing.
