Anleitung - BMS Interface
2 Montage und Installation
2.1 Einleitung
2.2 Montage des BMSI
2.3 Installation des BMSI
Zusammen mit dem BMSI werden drei Kabel geliefert:
- Stromkabel
- Kommunikationskabel zur (Solar-)steuerung des Wassererhitzers
- Kommunikationskabel zum Anschluss des BMSI am Gebäudemanagementsystem
(Modbus)
Das BMSI sollte folgendermaßen montiert werden:
1. Entfernen Sie die Abdeckung des BMSI.
2. Montieren Sie die Rückseite des BMSI mit Montagebolzen an der Wand.
Das BMSI sollte folgendermaßen installiert werden:

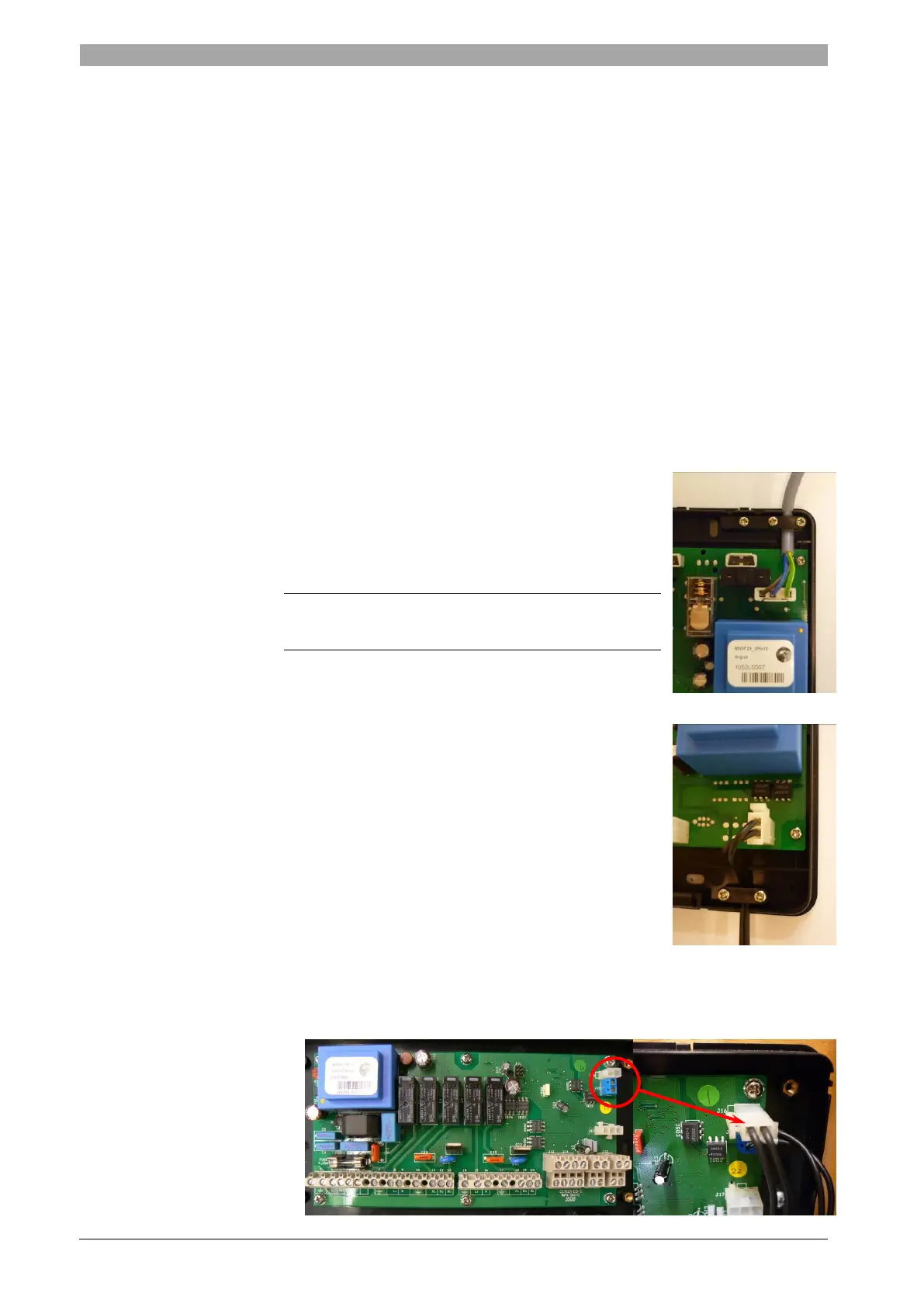

1. Schließen Sie das Stromkabel über die Zugentlastung
an der Dreifachdose oben rechts am BMSI an.
Schließen Sie die andere Seite des Kabels mit einem
Doppelpolisolator am Stromnetz an.
ACHTUNG:
Schalten Sie das System nicht ein, bevor alle elektrischen
Anschlüsse vorgenommen wurden.
2. Schließen Sie das Kommunikationskabel am
Wassererhitzer über die Zugentlastung an der
Doppelsteckdose unten rechts am BMSI an.
3. Bei einem SGE- oder SGS-Solarsystem, schließen Sie dieses Kommunikations-
kabel an der Doppelsteckdose oben rechts an der Solarsteuerung an, welche mit
dem Wassererhitzer geliefert wurde.
