Chauff e-eau électrique hybride avec pompe à chaleur résiden el Guide d’u lisa on et d’entre en • 15
3
Ouvrir un robinet d’eau chaude et
laisser l’eau couler jusqu’à plein
débit.
4
Laisser l’eau couler à plein débit
pendant trois minutes
complètes.
5
Fermer le robinet d’eau chaude
et reme re l’aérateur.
6
Vérifi er la présence de fuites au
niveau des connexions d’entrée
et de sor e et des tuyaux d’eau.
Assécher les tuyaux de sorte que toutes
gou es ou fuites soient apparentes.
Réparer toutes fuites. Presque toutes les
fuites se produisent au niveau des
connexions et ne sont pas des fuites de
réservoir.
Étape 11:
Faire les connexions
électriques
AVERTISSEMENT ! Eff ectuer des
travaux sur un circuit sous tension peut
causer des blessures graves voire la mort
suite à un choc électrique.
AVIS: Ne pas me re sous tension
l’alimenta on électrique à moins d’être
certain que tout l’air est sor du réservoir
et que le réservoir est complètement
rempli d’eau. Bien que ce chauff e-eau
est doté d’un mécanisme de sécurité
«Allumage à vide», s’assurer que tout l’air
est purgé du réservoir avant de faire des
connexions électriques.
1
S’assurer que l’alimenta on
électrique au chauff e-eau est à
ARRÊT au niveau du panneau du
disjoncteur (ou enlever les fusibles du
circuit).
2
En u lisant un mul mètre sans
contact, vérifi er le câblage pour
s’assurer que l’alimenta on est
coupée (ARRÊT).
3
Ce chauff e-eau nécessite une
alimenta on électrique
monophasé de 240/208 VCA, 30
A, à 60 Hz. Vérifi er la plaque signalé que
du chauff e-eau (voir Figure 22) et s’assurer
que la tension, le calibre des fi ls (courant
admissible), et la puissance et le type de
disjoncteur sont adéquats pour ce
chauff e-eau. Consulter le schéma de
câblage situé sur le chauff e-eau pour les
connexions électriques adéquates.
S’assurer que les calibres de fi l, le type et
les connexions sont conformes à tous les
codes locaux applicables. En l’absence de
codes locaux, suivre la norme l’édi on
courante du Code na onal de l’électricité
(CEC).
Boîte de jonction
Connecteur
d’alimentation
électrique
Fil noir
Fil rouge
Fil de
terre vert
Ouverture de
conduit 1/2 po
Vis de terre verte

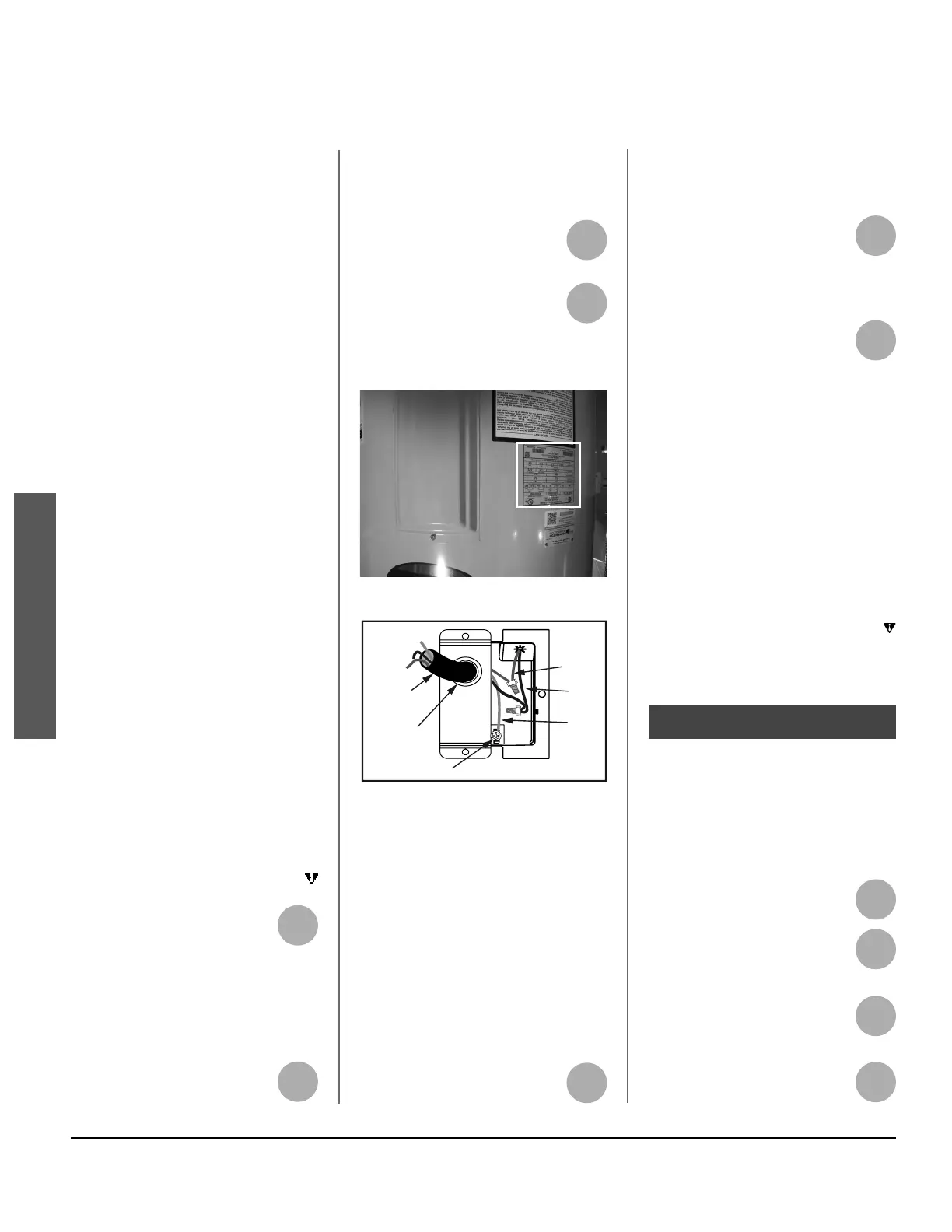

Figure 21 - Connecter les fils électriques.
Figure 22 - Les exigences électriques du chauffe-
eau peuvent être déterminées à partir de la
plaque signalétique.
4
Enlever le couvercle sur la boîte
de jonc on électrique sur le côté
du chauff e-eau.
5
Installer le câblage dans un
conduit approuvé (si requis par
les codes locaux). U liser un
réducteur de tension listé UL ou approuvé
CSA pour sécuriser le câblage électrique
vers le chauff e-eau.
6
Connecter le fi l de mis à la terre à
la vis de terre verte. Connecter
les deux fi ls d’alimenta on du
domicile aux deux fi ls d’alimenta on du
chauff e-eau. U liser des capuchons de
connexion appropriés ou autres moyens
approuvés pour faire les connexions
électriques.
7
Reme re le couvercle de la boîte
de jonc on et fi xer avec les vis
fournies.
AVERTISSEMENT! S’assurer que le
couvercle est bien fi xé afi n de réduire le
risque d’incendie et de choc électrique.
