ABB ACQ580 Quick Start Up Guide

Hand/Off/Auto çalışma
Sürücü şu modlarda kullanılabilir: Auto, Off, Hand
Auto modu – Sürücü G/Ç veya haberleşme üzerinden uz-
aktan kontrol edilir.
Off modu – Sürücü kontrol panelinden lokal olarak kontrol
edilir. Bu mod, sürücünün durduğunu gösterir.
Hand modu – Sürücü kontrol panelinden lokal olarak
kontrol edilir. Bu mod, sürücünün çalıştığını gösterir. Bu
modda, başlangıç referansı sürücü referansından kopyalanır.
En üst satırdaki
EN – Quick start-up guide 7
R0-
R4
EN
DE
ES
FR
IT
RU
SV
3 – Hand/Off/Auto operation
The drive can be used in following modes: Auto,
Off, Hand
Auto mode – Drive is controlled remotely from the
I/O or the fieldbus.
Off mode – Drive is controlled locally from the
control panel. This mode indicates that drive is
stopped.
Hand mode – Drive is controlled locally from the
control panel. This mode indicates that drive is
running. With this mode, the initial reference is
copied from the drive reference.
symbol on the top row indicates that you can
change the reference with and .
The following diagram shows the state transitions
when you press the Auto, Off or Hand button:
Drive generates the Fault 7081 Control panel
loss if the panel was disconnected from the drive
for more than the communication loss time
defined in the drive (parameter 49.04).
If panel is not connected to the drive, reset signal
should come from I/O or fieldbus, or by
reconnecting the panel.
When panel is reconnected, press (Reset)
to reset the fault.
Auto
Off
Hand
ACQ580 QSG.book Page 7 Wednesday, July 26, 2017 3:17 PM
sembolü, referansı ve ile değiştireb-
ileceğinizi belirtir.

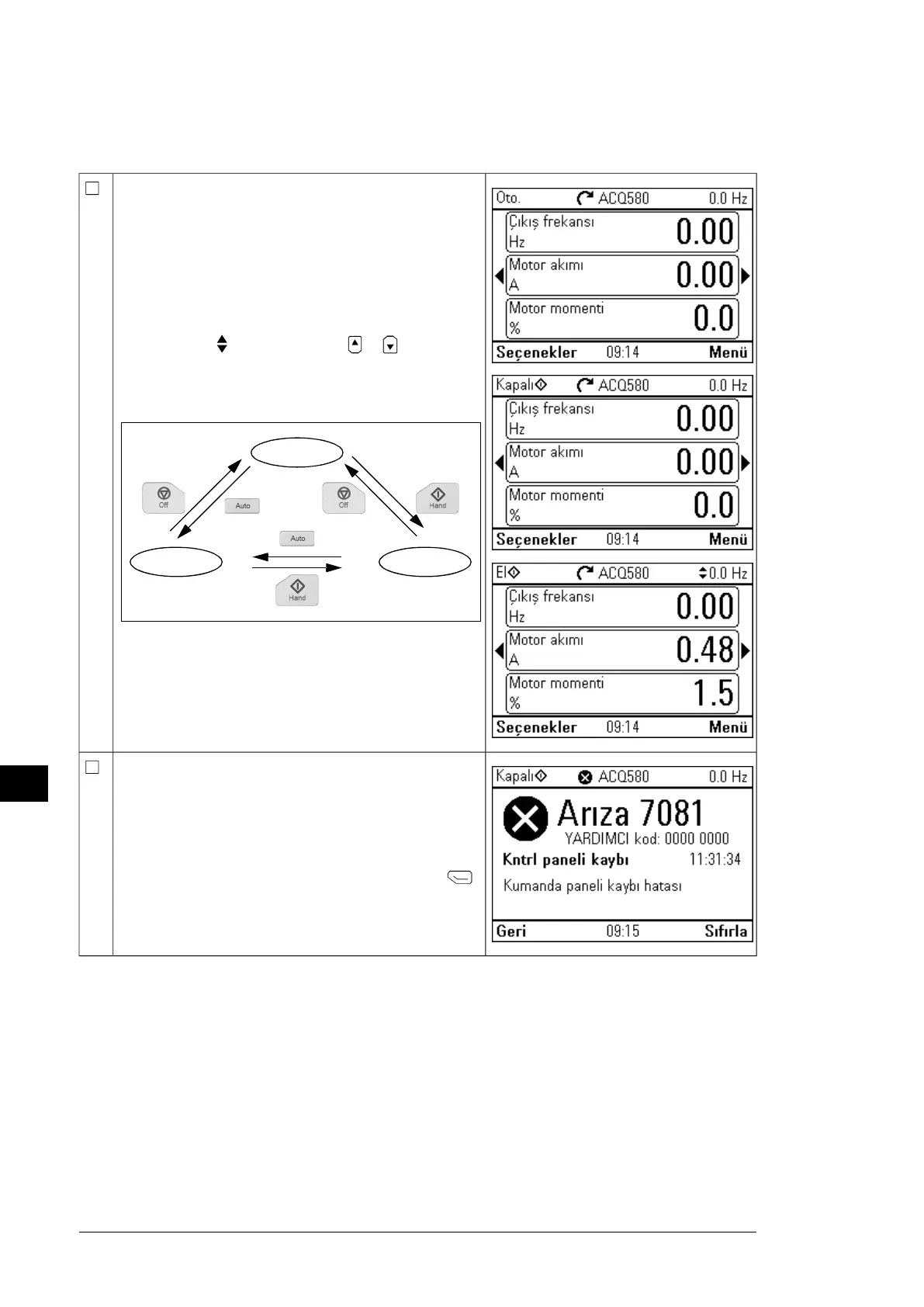

Aşağıdaki şema Auto, Off veya Hand düğmesine
bastığınızdaki durum geçişlerini gösterir:
68 TR – Hızlı kurulum kılavuzu
R0-
R4
DE
ES
FR
IT
RU
SV
TR
3 – Manuel/Kapalı/Otomatik çalışma
Sürücü aşağıdaki modlarda kullanılabilir:
Otomatik, Kapalı, Manuel
Otomatik mod – Sürücü G/Ç veya fieldbus
üzerinden uzaktan kontrol edilir.
Kapalı modu – Sürücü kontrol panelinden lokal
olarak kontrol edilir. Bu mod, sürücünün
durduğunu gösterir.
Manuel mod – Sürücü kontrol panelinden lokal
olarak kontrol edilir. Bu mod, sürücünün çalıştığını
gösterir. Bu modda, başlangıç referansı sürücü
referansından kopyalanır.
En üst satırdaki sembolü, referansı ve
ile değiştirebileceğinizi belirtir.
Aşağıdaki şema Manuel, Kapalı veya Oto
düğmesine bastığınızdaki durum geçişlerini
gösterir:
Panelin bağlantısı, sürücüde tanımlanan
(parametre 49.04) iletişim kaybı süresinden daha
uzun süre boyunca kesilmişse, sürücü Hata 7081
Kontrol paneli kaybı hatasını oluşturur.
Panel sürücüye bağlı değilse, resetleme sinyali,
G/Ç'den, fieldbus'tan veya panelin yeniden
bağlanmasıyla gelmelidir.
Panel yeniden bağlandığında, hatayı resetlemek
için (Resetle) düğmesine basın.
Oto
Kapalı
Manuel
ACQ580 QSG.book Page 68 Wednesday, July 26, 2017 3:17 PM
Panelin bağlantısı, sürücüde tanımlanan (parametre 49.04)
iletişim kaybı süresinden daha uzun süre boyunca kesilirse
sürücü Hata 7081 Kontrol paneli kaybı hatasını oluşturur.
Panel sürücüye bağlanmazsa resetleme sinyali, G/Ç’den
veya haberleşmeden ya da panelin yeniden bağlanmasıyla
gelmelidir.
Panel yeniden bağlandığında, hatayı resetlemek için
(Resetle) düğmesine basın.
İthalatçı bilgisi
ABB Elektrik Sanayi A.S.
Adres:
Y.Dudullu Esenkent Mah. DOSB
2.Cad. No:31-33
34776 Ümraniye, İstanbul
Tel: +90 216 528 22 00
Fax: +90 216 365 29 45
90 TR – Hızlı devreye alma kılavuzu
EN
CS
DE
ES
FI
FR
IT
PT
RU
SV
TR

ABB ACQ580 Specifications

General

Protection class	IP21, IP55
Ambient temperature range	-15°C to +50°C
Communication protocols	Modbus RTU
Mounting type	Wall mounted
Control method	vector control
Frequency range	0 Hz to 500 Hz
Protection features	Overcurrent, overvoltage, undervoltage, short circuit
