6. Anvisningar för brytarens
handhavande
6.1. Säkerhetsinformation
HD4-brytaren uppfyller som lägst skyddsklass IP2X
om den installeras under följande villkor:
– fast version installerad med skyddsnät
– utdragbar version installerad i ett ställverk
Under dessa förhållanden skyddas personalen mot
oavsiktlig kontakt med rörliga delar.
Iaktta största försiktighet med rörliga delar om
mekanikarbete måste utföras på brytaren utanför
ställverket eller med skyddsnätet borttaget.
Bruka inte våld på de mekaniska förreglingarna, om
manövreringen av någon anledning hindras, och
kontrollera att manövercykeln är riktig.
Brytaren måste skjutas in och dras ut gradvis för att
förhindra eventuella påkänningar som kan defor-
mera de mekaniska förreglingarna.
6.2. Manöver- och signaldelar
!

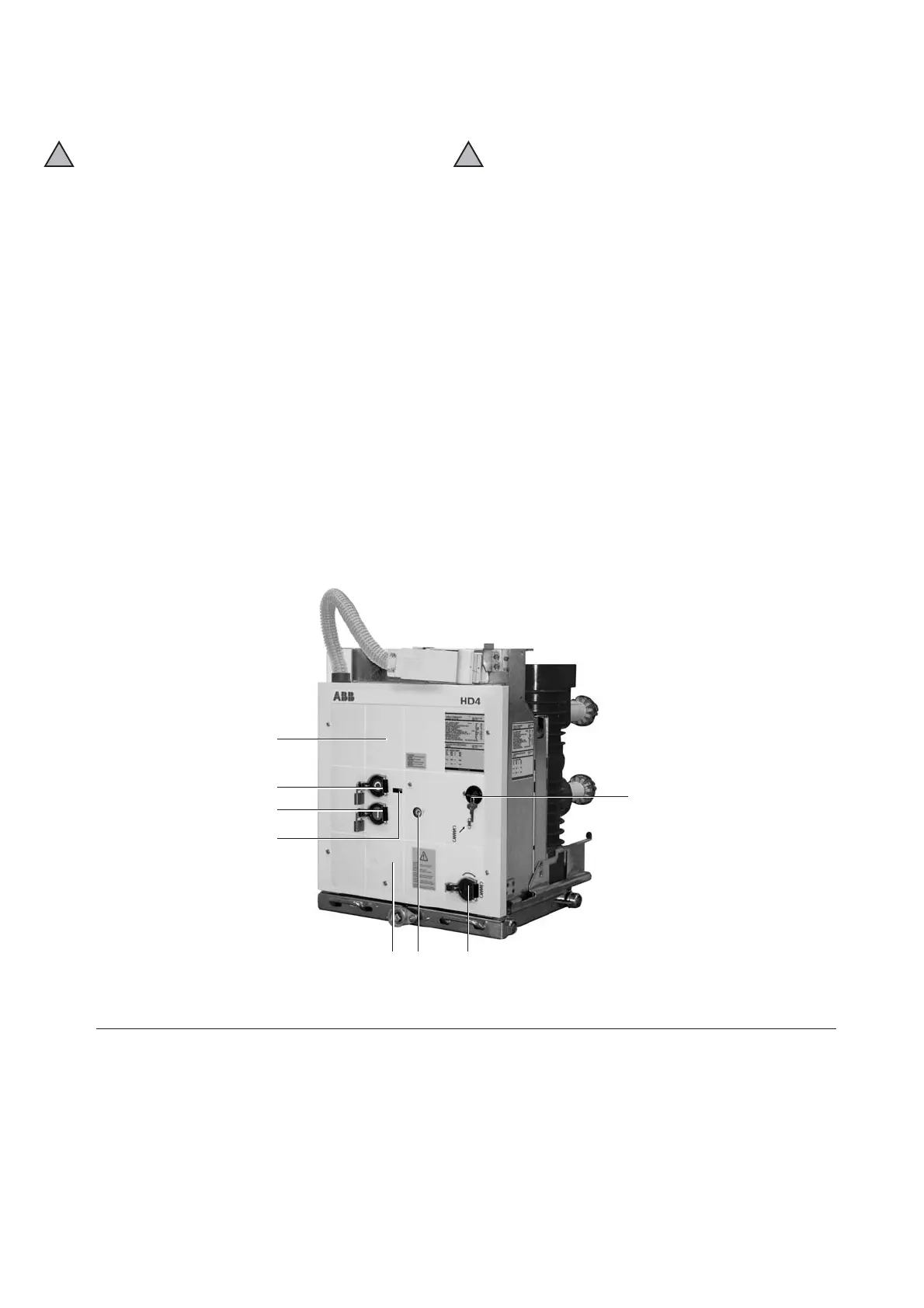

Fig. 6
Manöver- och signaldelar. Operating and signalling parts.
Bildtext
1 Signalutrustning för SF6-
trycket (tillval)
2 Frånslagsknapp
3 Tillslagsknapp
4 Manöverräknare
5 Återställningsknapp för skydds-
brytare till elmotor (tillval)
6 Axel för manuell spänning av
fjäderspänndonet
7 Signalutrustning för fjäder-
spänndonet
8 Signalutrustning för öppen/slu-
ten brytare
6. Instructions for circuit-breaker
operation
6.1. Safety indications
HD4 circuit-breakers ensure a minimum degree of
protection IP2X if installed under the following con-
ditions:
– fixed version, with protection netting
– withdrawable version, installed in a switchgear.
Under these conditions, the operator is guaranteed
against accidental contact with moving parts.
Should any mechanical operations be carried out
on the circuit-breaker outside the switchgear or
with the protection netting removed, be very careful
of any moving parts.
If the operations are prevented, do not force the
mechanical interlocks and check that the operation
sequence is correct.
The racking-in and racking-out operations of the
circuit-breaker must be carried out gradually to
prevent any impacts which might deform the me-
chanical interlocks.
6.2. Operating and signalling parts
!
Caption
1 Signalling device for state of
SF6 pressure (on request)
2 Opening push button
3 Closing push button
4 Operator counter
5 Signalling device for circuit-
breaker open/closed
6 Shaft for manual closing spring
charging
7 Signalling device for closing
springs charged/discharged
8 Resetting button for protection
circuit-breaker of geared motor
(on request)
