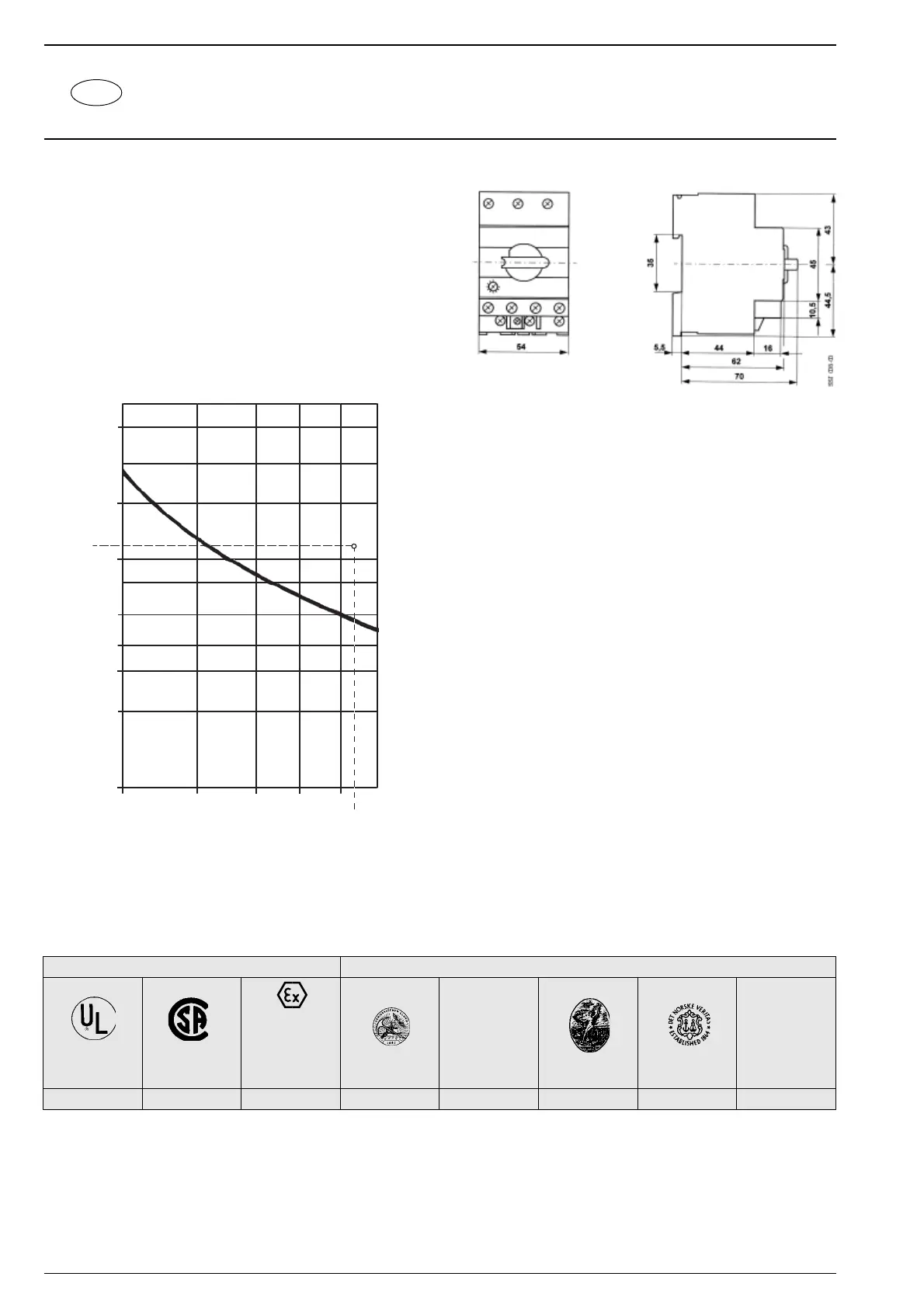

ABB MS 325 - Dimensiones; Ejemplo de Aptitud de un Relé de Sobrecarga; Licencias y Autorizaciones

26
ABB STOTZ-KONTAKT
2CDC 131 005 M5703
Múltiplos de la intensidad
aplicada
Ejemplo de aptitud de un interruptor protector del
motor:
El motor con seguridad elevada presenta los siguientes
datos
(Funcionamiento normal):
rendimiento = 7.5 kW
I
A
/I
N
= 7.4
tiempo t
E
= 11 segundos
Según la curva de disparo que se muestra, el tiempo de
disparó está por debajo del tiempo t
E
del motor.
40
20
10
11
6
4
3
2
1
3
4
5
6
7 8
7.4
tiempo de disparo
JJ JJ
J
Dimensiones
Licencias y autorizaciones
Autorizaciones Registros
Phys.-Techn.
Bundesanstalt
PTB
UL CSA EEx ''e'' GL LRS BV DNV
USA Canadá Alemania Alemania Gran Bretaña Francia Noruega
■■■■■■■
■ con autorización; las placas identificadoras llevan la marca de control en caso de que sea obligatorio
SP
[s]
Interruptor automático de motor MS 325
Según la norma IEC/EN 60 ... 947-1/-4-1/-5-1 para equipos de distribución de baja tensión,
Directiva 94/9/CE para zonas protegidas contra explosión,
Norma EN 60079-14 para materiales eléctricos en las zonas con peligro de explosión de gases
EN 50281-1 para aparatos eléctricos destinados a ser utilizados en zonas con peligro de polvo combustible
