ABB MS 325 - Beispiel für die Eignung eines Überlastrelais; Abmessungen; Approbationen und Zulassungen

6
ABB STOTZ-KONTAKT
2CDC 131 005 M5703
Leistungs-Motorschutzschalter MS 325
Nach IEC/EN 60 ... 947-1/-4-1/-5-1 für Niederspannungsschaltgeräte,
Richtlinie 94/9/EG für explosionsgeschützte Bereiche,
EN 60079-14 für elektrische Betriebsmittel für gasexplosionsgefährdete Bereiche
EN 50281-1 für elektrische Betriebsmittel für staubexplosionsgefährdete Bereiche

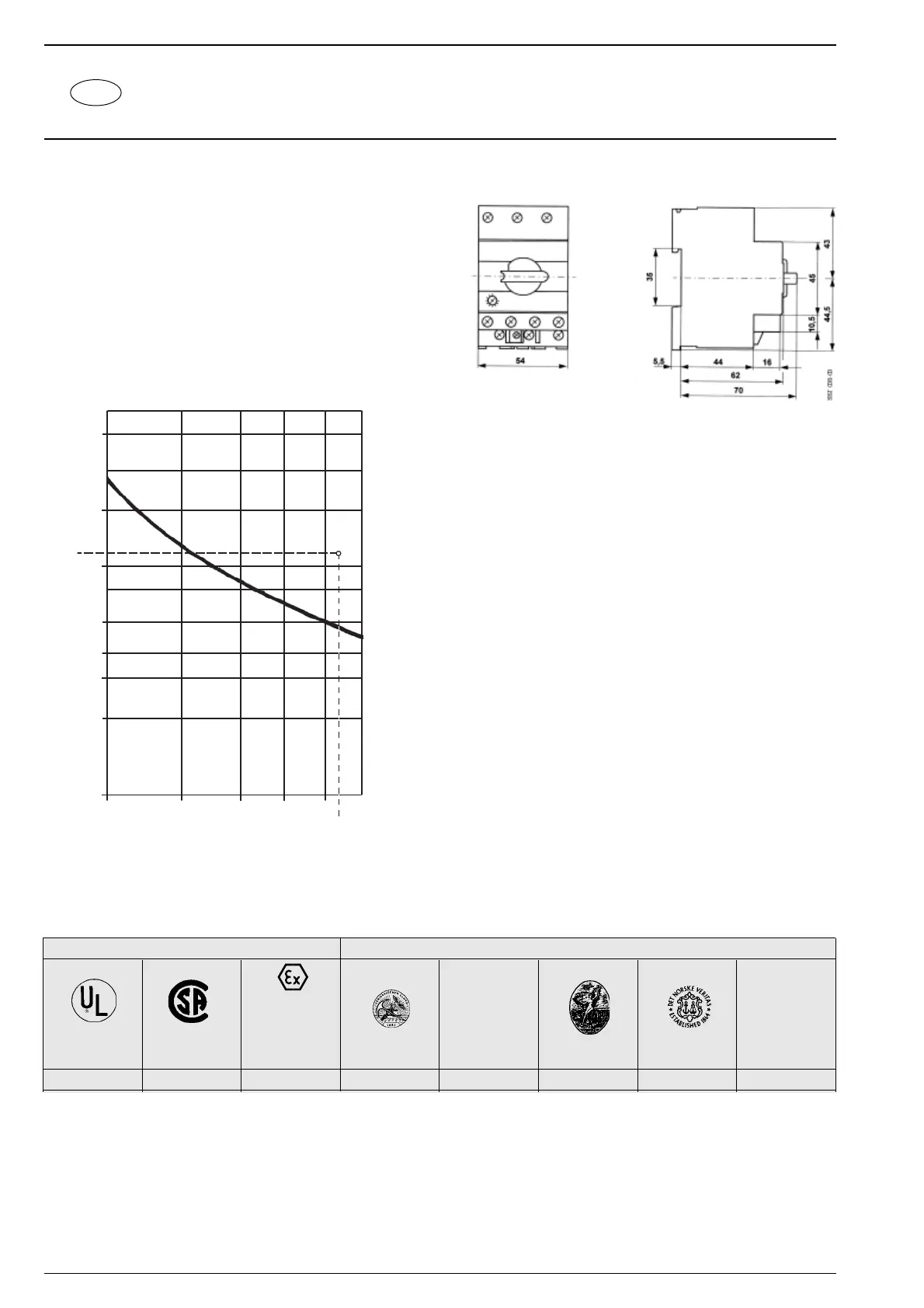

Beispiel für die Eignung eines ausgewählten
Motorschutzschalters:
Der Motor mit erhöhter Sicherheit hat folgende Daten
(Normalanlauf):
Leistung = 7,5 kW
I
A
/I
N
= 7,4
t
E
-Zeit = 11 Sekunden
Nach unten stehender Auslösekurve liegt die
Auslösezeit unterhalb der t
E
-Zeit des Motors:
Abmessungen
Approbationen und Zulassungen
Zulassungen Schiffsklassifikationsgesellschaften
Phys.-Techn.
Bundesanstalt
PTB
UL CSA EEx ''e'' GL LRS BV DNV
USA Kanada Deutschland Deutschland Großbritannien Frankreich Norwegen
■■■■■■■
■ Zulassung vorhanden; Typenschilder tragen das Prüfzeichen, wenn Zeichenpflicht besteht.
D
Vielfaches des Einstellstromes
[s]
40
20
10
11
6
4
3
2
1
3
4
5
6
7 8
7,4
Auslösezeit
JJ JJ
J
